NL
Pagina 78 / 136 MXV, MXV-B Rev4 - Bedieningsvoorschrift
vast dat er een goede afdichting ontstaat.
Te vast aandraaien kan schade aan de pomp
veroorzaken.
Zorg dat bij ensaansluitingen de pakkingen niet in de
leidingen verzakken of de doorgang blokkeren.
A
B
6
3
5
2
7
4
5
7
1
5
1
5
3.93.113
6.7.1. Zuigleiding
Wanneer de pomp boven het vloeistofniveau
geplaatst is (zuigsituatie - g. 3A), monteer
een voetklep met zuigkorf, welke te allen tijde
ondergedompeld dient te zijn.
De zuigleiding dient perfect luchtdicht en oplopend
naar de pomp aangesloten te zijn om luchtzakken te
voorkomen.
Wanneer het vloeistofniveau aan zuigzijde boven
de pomp staat (toeloopsituatie - g. 3B), monteer een
terugslagklep.
Volg de lokale verordeningen als de pomp als
drukverhogingspomp in het (drink)waterleidingnet wordt
toepast.
Monteer een lter of korf in de zuigleiding om te
voorkomen dat vaste delen de pomp binnen-treden.
6.7.2. Persleiding
Monteer een schuifafsluiter in de persleiding om de
ow, druk en opgenomen vermogen te kunnen regelen.
Monteer een drukmeter tussen de pomp en afsluiter.
LET OP: monteer een terugslagklep tussen de pomp
en afsluiter om terugstroming na uitschakeling pomp
te voorkomen en de pomp te beschermen tegen
waterslagschade.
Met servo-bestuurde apparatuur, pas een drukketel
toe of andere beveiligingen tegen pulsatie of
drukschommelingen ingeval van wisselende
stromingssnelheid.
6.8. Elektrische aansluiting
OFF
De elektrische aansluiting moet uitgevoerd
worden door een gekwaliceerd elektriciën
overeenkomstig de plaatselijke verordeningen.
Volg alle veiligheidsinstructies.
De pompset dient op een juiste wijze geaard te zijn.
Verbind de aarde in de aansluitdoos met een gemerkt
teken
.
Vergelijk de frequentie en voltage met de waarden op
het typeplaatje en sluit de fasen aan overeenkomstig
het schema in de aansluitdoos.
LET OP: Geen metalen voorwerpen in de
kabelopening tussen aansluitdoos en stator
laten vallen, anders motor demonteren en
voorwerp verwijderen.
LET OP: bij motorvermogens boven 5,5 kW
voorkom directe inschakeling. Plaats een
schakelkast met ster/driehoekschakelaar of
andere startvoorziening.
Wanneer de aansluitbox voorzien is van een
kabelwartel, gebruik exibele elektrische kabel van het
type H07RN-F met artikel over de kabel niet minder
dan 11 TAB IEC 60335-1.
Wanneer de aansluitbox is voorzien van een
doorvoerbus, sluit de elektrische kabel aan met behulp
van een mantel.
Bij gebruik in zwembaden, vijvers en soortgelijke
situaties, is het noodzakelijk dat een aardlekschakelaar
van maximaal 30 mA in de voeding wordt opgenomen.
Installeer een schakelaar waarbij elke fase van de
toevoer uitgeschakeld kan worden. De opening tussen
de contacten dient minimaal 3 mm te zijn.
Bij een 3-fase motor dient men een motorbeveiliging,
overeenkomstig met curve D de nominale motorstroom
te gebruiken.
1-fase MXV-BM, pompen zijn uitgevoerd met een
condensator en (voor 220 en 240 V, 50 Hz) met een
ingebouwde thermische beveiliging.
Elektrisch schema (alleen voor motoren Calpeda)
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L1 L2 L3
W2 U2 V2
U1 V1
W1
L1 L2 L3
MXV-B 25,32,40 MXV-B 50
MXV(L), MXV(L)4 25,32,40 MXV(L), MXV(L)4 50-65-80
Volg verder elke andere instructie (wanneer
meegeleverd) met betrekking tot de motor.
ATTENTIE: Bij toepassing met een
frequentieregeling, de minimale frequentie mag
niet lager uitkomen op 25 Hz en in elk geval
de totale opvoerhoogte van de pomp mag niet
lager zijn dan 3 m.

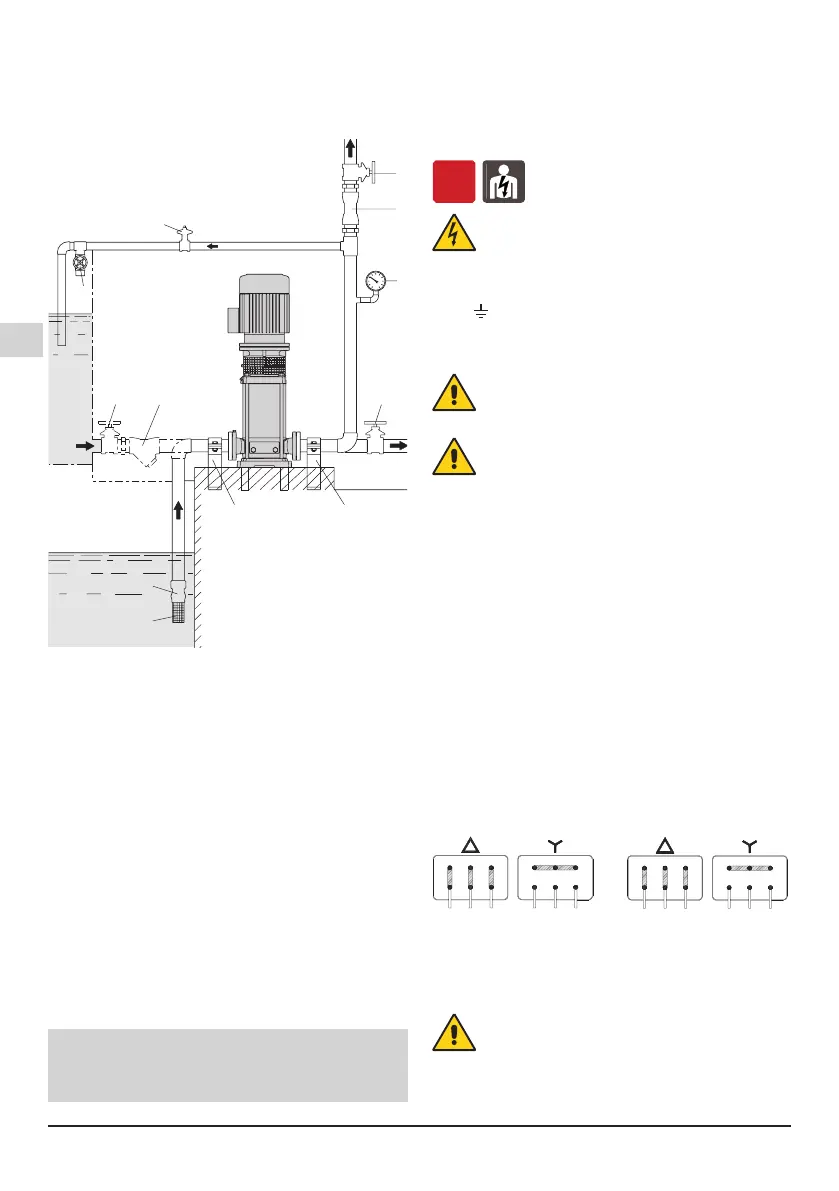

Fig. 3 Systeemdiagram
A= zuigsituatie
B= toeloopsituatie
1. Terugslagklep
2. Voetklep
3. Terugslagklep
4. Bypasklep
5. Schuifafsluiter
6. Drukmeter
7. Steunen voor
leidingen
