100
60
35
27,5
2
3
4
1
1
❺

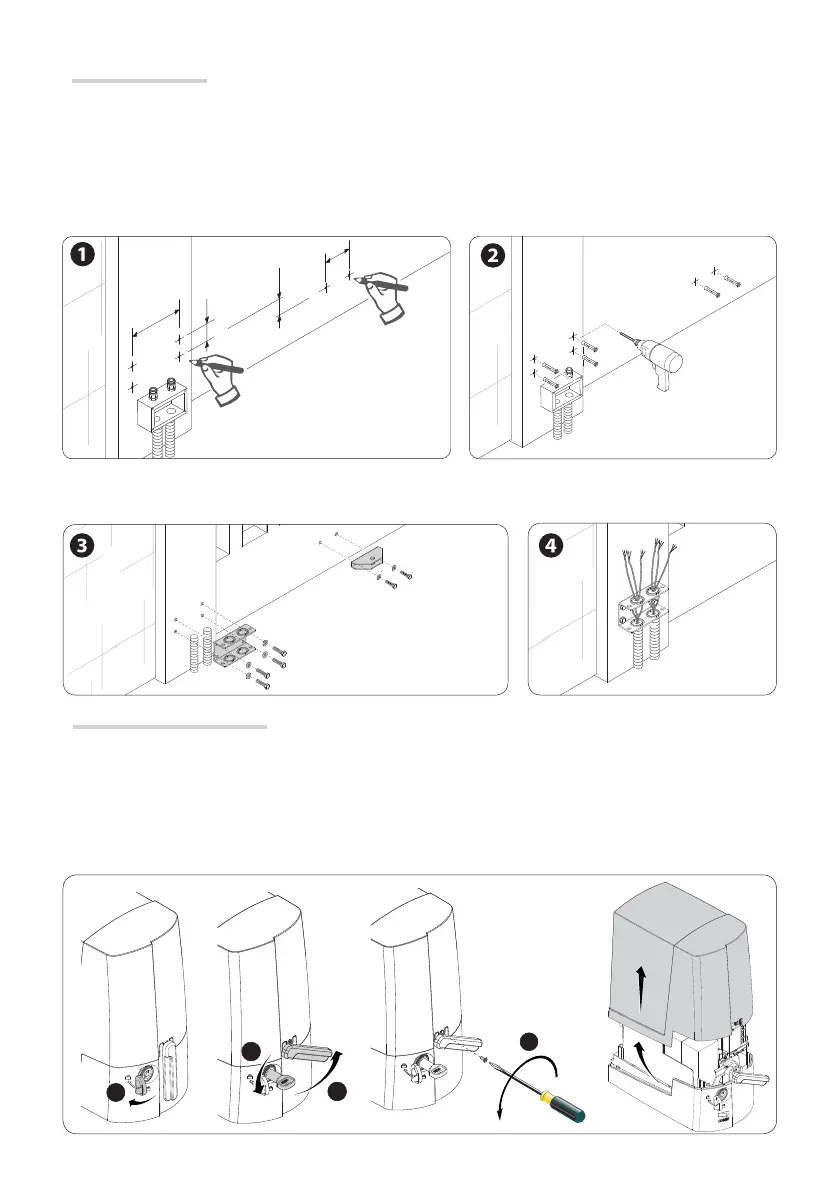

Fissaggio delle staffe
Segnare i punti di fi ssaggio della sta a pilastro e della sta a cancello.
 Le quote di fi ssaggio sono indicate nel paragrafo VERIFICHE QUOTE E DIMENSIONI DI APPLICAZIONE.
Forare i punti di fi ssaggio, inserire i tasselli o utilizzare degli inserti adeguati per la tenuta delle sta e.
 I disegni sono indicativi, spetta all’installatore scegliere la soluzione più adatta a seconda del tipo e spessore dell’anta.
Fissare le staffe con viti adeguate.
Predisporre i cavi elettrici necessari ai collegamenti passandoli attraverso i passacavi.
Prepar azione dell'automazione
Rimuovere il coperchio dell'automazione nel seguente modo:
- aprire il tappo di protezione della serratura, inserire la chiave trilobata nella serratura e girarla in senso antiorario;
- ruotare la leva di sblocco e svitare la vite che fissa il coperchio al motoriduttore;
- sollevare il coperchio tirando leggermente ai lati.
Pag. 10 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
