INSTALLAZIONE
⚠
L’installazione deve essere e ettuata da personale qualifi cato ed esperto e nel pieno rispetto delle normative vigenti.
⚠
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fi ssaggio dell’automazione e degli accessori varia a
seconda degli ingombri. Spetta quindi all’installatore scegliere la soluzione più adatta.
Le figure che seguono si riferiscono a una installazione standard con automazione e bracci di trasmissione a
sinistra di un cancello con apertura verso l’interno. L’installazione del motoriduttore con i bracci di trasmissione a
destra, sono simmetrici
.
⚠Per aperture verso l’esterno, seguire il capitolo “INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO
L’ ES T E R N O”.
Operazioni preliminari

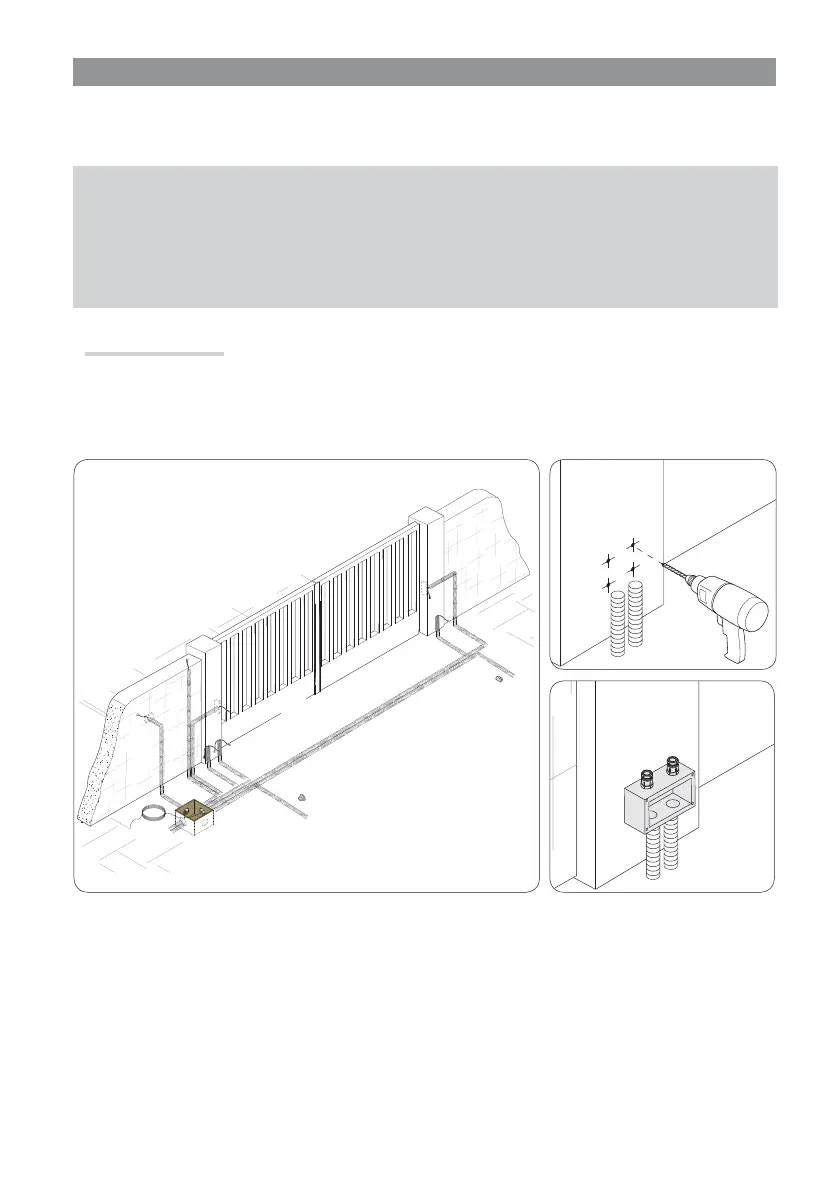

Predisporre scatole di derivazione e tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti. È necessario predisporre almeno 2 tubi corrugati
dove viene installata l’automazione (
*
sull'anta che apre per prima).
Pag. 8 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
