AF
R800
A B 1 2 3P 7 10 TS 2 C1 CX

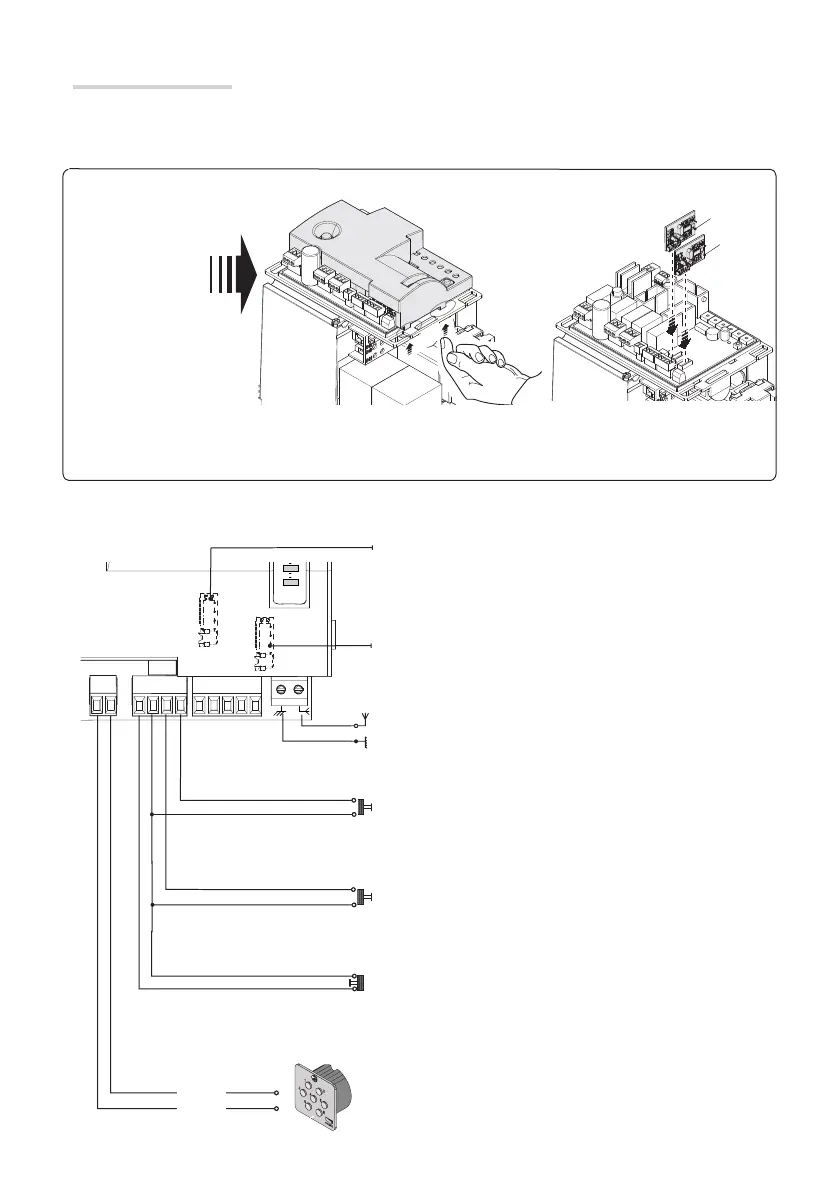

Dispositivi di comando
Selettore a tastiera.
Antenna con cavo RG58 per il comando a distanza.
Funzione APERTURA PARZIALE/PEDONALE da dispositivo di
comando (contatto NO).
Connettore per scheda AF (AF868 o AF43S) per il comando a
distanza.
Pulsante di STOP (contatto NC). Permette l’arresto del cancello con
l’esclusione della chiusura automatica. Per riprendere il movimento
premere il pulsante di comando o un altro dispositivo di comando.
Se non si utilizza, va disattivato in programmazione.
Funzione APRE-CHIUDE-INVERSIONE (passo-passo) da dispositivo
di comando (contatto NO). In alternativa, dalla programmazione delle
funzioni è possibile attivare il comando APRE-STOP-CHIUDE-STOP
(sequenziale).
⚠
Per un corretto funzionamento, prima di inserire una qualsiasi scheda a innesto (es.: AF, R800), è OBBLIGATORIO
TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.
Connettore per scheda R800 (la scheda R800 serve per poter
utilizzare il selettore a tastiera).
Per poter inserire
le schede a
innesto nei
connettori
dedicati, sollevare
il coperchio della
scheda.
Blu
Bianco
Pag. 16 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
