CX/OFF 7 PWR
C1/ON PRG
1
3P
UNI 6955
3,9 x 9,5
UNI 6955
3,9 x 13
Page 26 - Manuel FA01054-FR - 01/2018 - © CAME S.p.A. -
Traduction des instructions originales

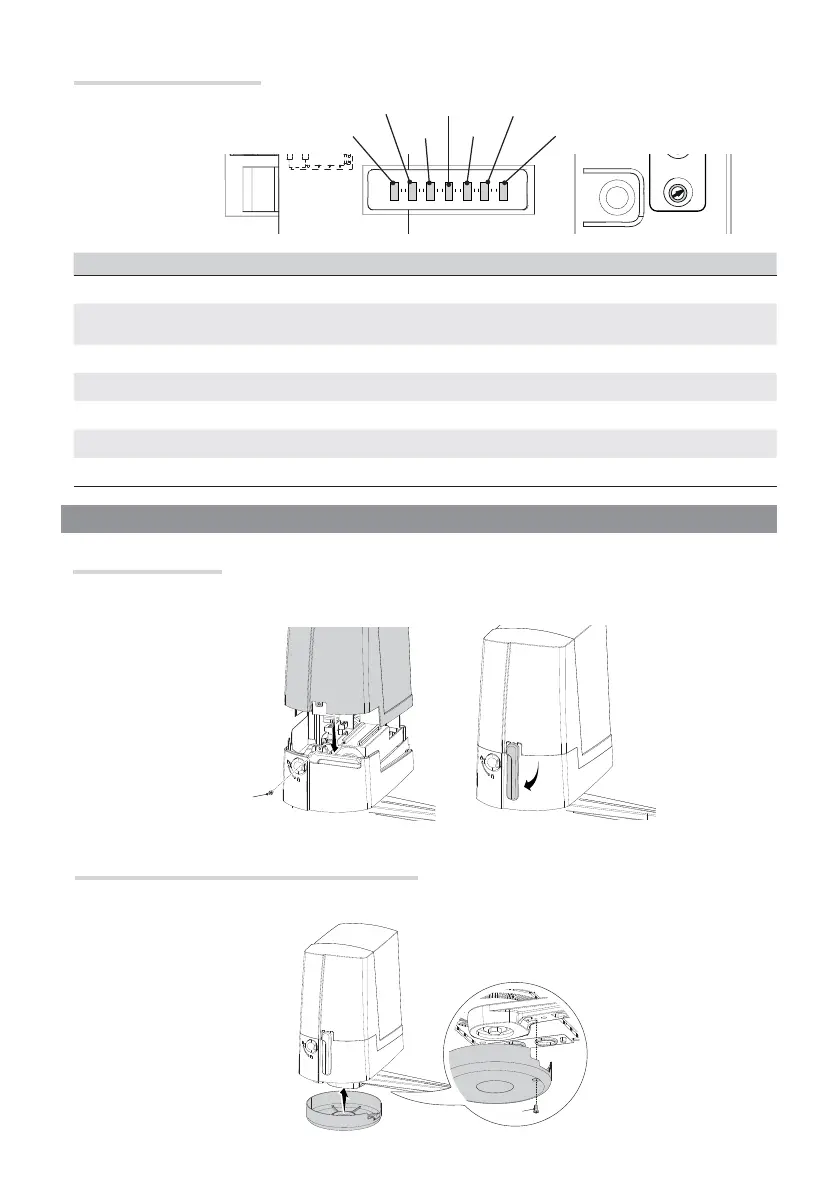

Fixation de la protection du bras de transmission
Positionner la protection sous l'automatisme et la fixer au bras de transmission à l'aide de la vis.
Fixation du couvercle
Après avoir effectué les branchements électriques et la mise en fonction, mettre le couvercle sur l'automatisme, le fixer à
l'aide de la vis et remettre le levier de déblocage.
Voyant LED Description
PWR (Vert)
Indique la présence de tension dans la carte électronique
PRG (Rouge)
Indique les phases de programmation des fonctions, le délai d'attente de la fermeture automatique et les
éventuelles erreurs/anomalies
1 (Jaune)
Indique que le contact 1-2 (NF) est ouvert (bouton d'ARRÊT)
3P (Jaune)
Indique que le contact 2-3P (NO) est fermé (bouton d'ouverture partielle)
7 (Jaune)
Indique que le contact 2-7 (NO) est fermé (bouton de commande)
C1/ON (Jaune)
C1 - Indique que le contact 2-C1 (NF) est ouvert (photocellules) / ON - Fonction activée
CX/OFF (Jaune)
CX - Indique que le contact 2-CX (NF) est ouvert (photocellules) / OFF - Fonction désactivée
Voyant de signalisation led
OPÉRATIONS FINALES
