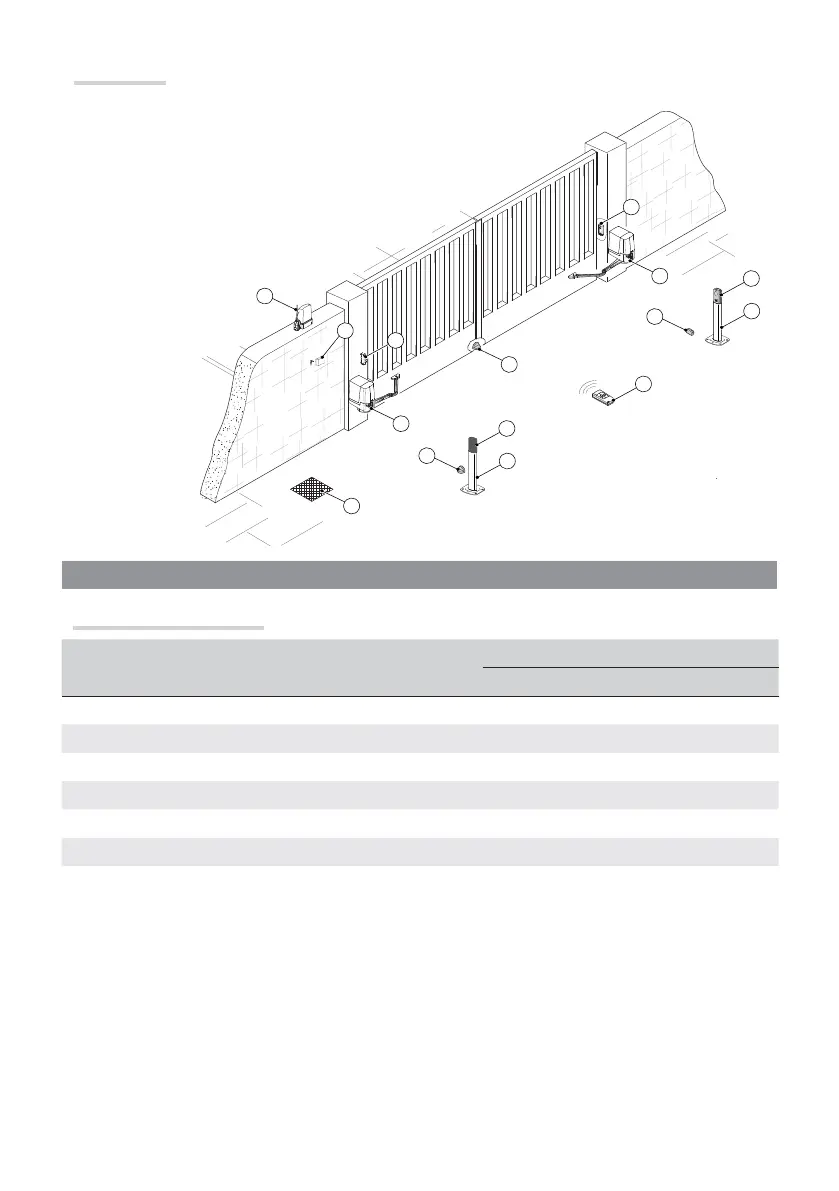

Impianto tipo
1. Automazione
2. Motoriduttore
3. Lampeggiatore
4. Selettore a chiave
5. Fotocellule
6. Colonnina per fotocellule
7. Battuta di arresto
8. Pozzetto di derivazione
9. Trasmettitore
INDICAZIONI GENERALI PER L'INSTALLAZIONE
Tipo cavi e spessori minimi
Collegamento
lunghezza cavo
< 20 m 20 < 30 m
Alimentazione quadro 3G x 1,5 mm
2
3G x 2,5 mm
2
Motoriduttore 24 V DC 3 x 1,5 mm
2
3 x 2,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
Dispositivi di comando 2 x 0,5 mm
2
Fotocellule TX 2 x 0,5 mm
2
Fotocellule RX 4 x 0,5 mm
2
Con alimentazione a 230 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla 60245 IEC 57 (IEC); in
ambiente interno invece, utilizzare cavi tipo H05VV-F conformi alla 60227 IEC 53 (IEC). Per alimentazioni fino a 48 V, si possono
utilizzare cavi tipo FROR 20-22 II conformi alla EN 50267-2-1 (CEI).
Per il collegamento dell’antenna, utilizzare cavo tipo RG58 (consigliato fino a 5 m).
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base
dell’effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere
riconsiderato sulla base degli assorbimenti e delle distanze effettive. Per i collegamenti di prodotti non contemplati in questo
manuale fa fede la documentazione allegata ai prodotti stessi.
Pag. 7 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
