Page 7 - Manuel FA01054-FR - 01/2018 - © CAME S.p.A. -
Traduction des instructions originales
En cas d’alimentation en 230 V et d’une utilisation en extérieur, adopter des câbles H05RN-F conformes à la norme
60245 IEC 57 (IEC) ; en intérieur, utiliser par contre des câbles H05VV-F conformes à la norme 60227 IEC 53 (IEC). Pour
les alimentations jusqu’à 48 V, il est possible d’utiliser des câbles FROR 20-22 II conformes à la norme EN 50267-2-1 (CEI).
Pour la connexion de l’antenne, utiliser un câble RG58 (jusqu’à 5 m).
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des câbles en
fonction de l'absorption effective des dispositifs connectés et selon les prescriptions de la norme CEI EN 60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans le
tableau doivent être réévaluées en fonction des absorptions et des distances effectives. Pour les connexions de produits non
indiqués dans ce manuel, considérer comme valable la documentation jointe à ces derniers.
Types de câbles et épaisseurs minimum
Connexion
longueur câble
< 20 m 20 < 30 m
Alimentation armoire 3G x 1,5 mm
2
3G x 2,5 mm
2
Motoréducteur 24 VDC 3 x 1,5 mm
2
3 x 2,5 mm
2
Clignotant 2 x 0,5 mm
2
Dispositifs de commande 2 x 0,5 mm
2
Photocellules TX 2 x 0,5 mm
2
Photocellules RX 4 x 0,5 mm
2
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION

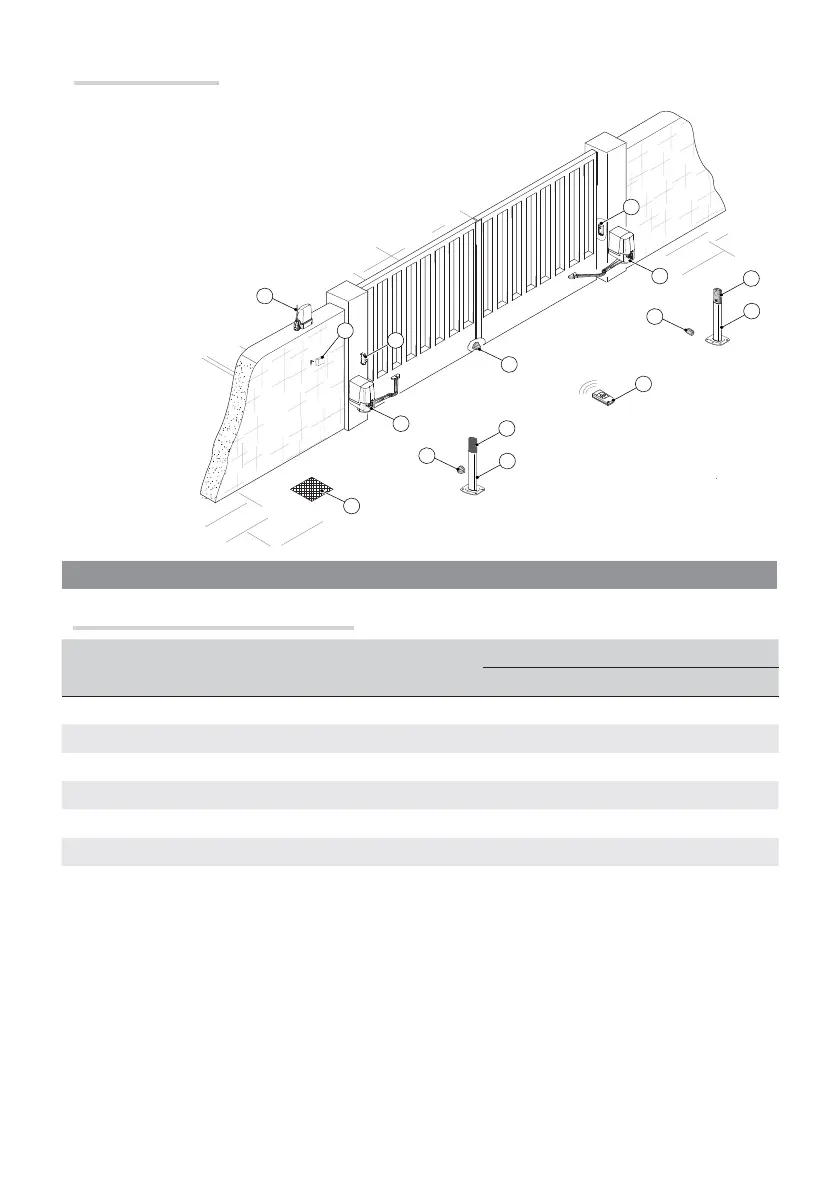

Installation standard
1. Automatisme
2. Motoréducteur
3. Clignotant
4. Sélecteur à clé
5. Photocellules
6. Colonne pour photocellules
7. Butée d'arrêt
8. Boîtier de dérivation
9. Émetteur
