C max
310 max
A
B
120 min
27,5
UNI 5931
M8x20
Page 27 - Manuel FA01054-FR - 01/2018 - © CAME S.p.A. -
Traduction des instructions originales

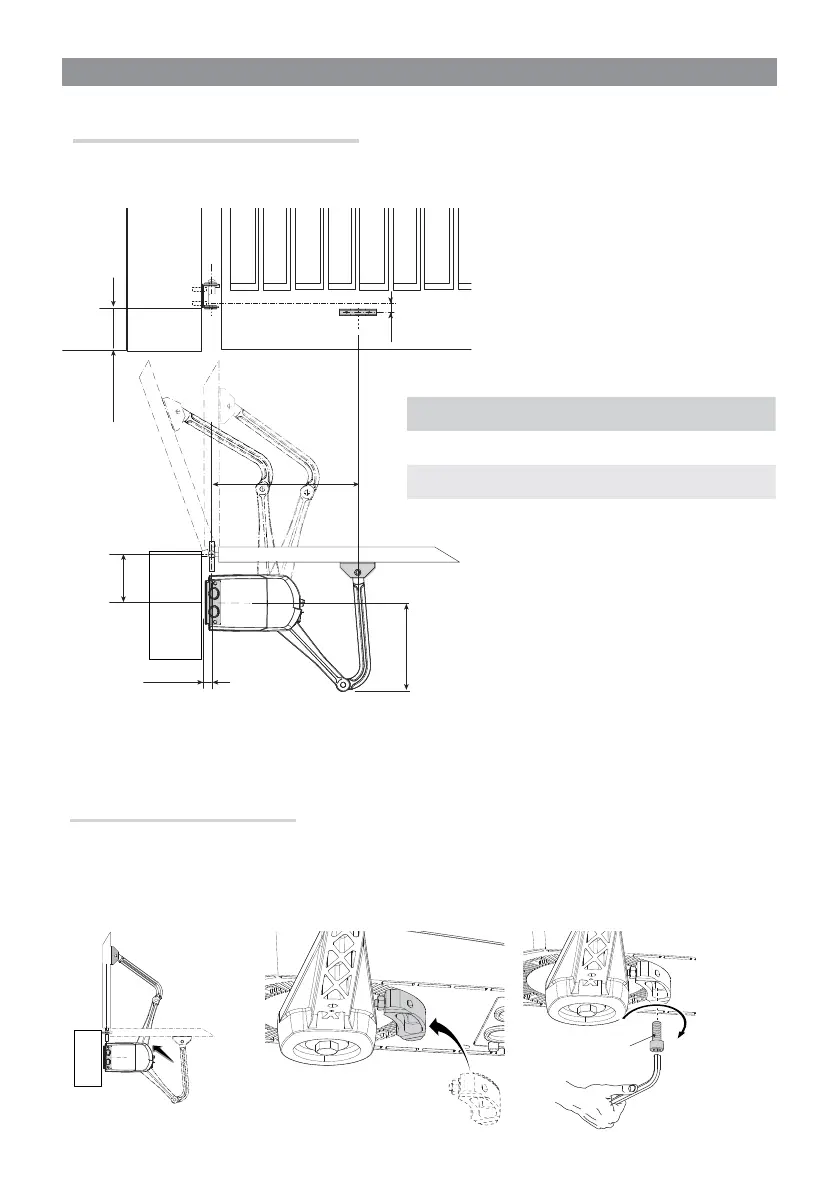

Fixation des butées mécaniques
Débloquer le motoréducteur.
En phase d'ouverture.
Ouvrir complètement le vantail. Positionner la butée sous le carter en l'approchant du bras de transmission et la fixer à
l'aide de la vis.
⚠
Attention ! La fixation des fins de course est obligatoire en cas d'absence des butées d'arrêt.
Ouverture vantail (°) A B C max.
90 140 420 60
110 140 420 60
Fixation des étriers et dimensions application
Identifier le point de fixation de l'étrier portail et établir celui de l'étrier pilier en respectant les dimensions indiquées sur le
dessin et dans le tableau.
INSTALLATION ET CONNEXION POUR L'OUVERTURE VERS L'EXTÉRIEUR
Les opérations décrites ci-après sont les seules qui varient par rapport à l’installation standard :
