AF
R800
A B 1 2 3P 7 10 TS 2 C1 CX
Стр. 16 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций
Синий
Белый

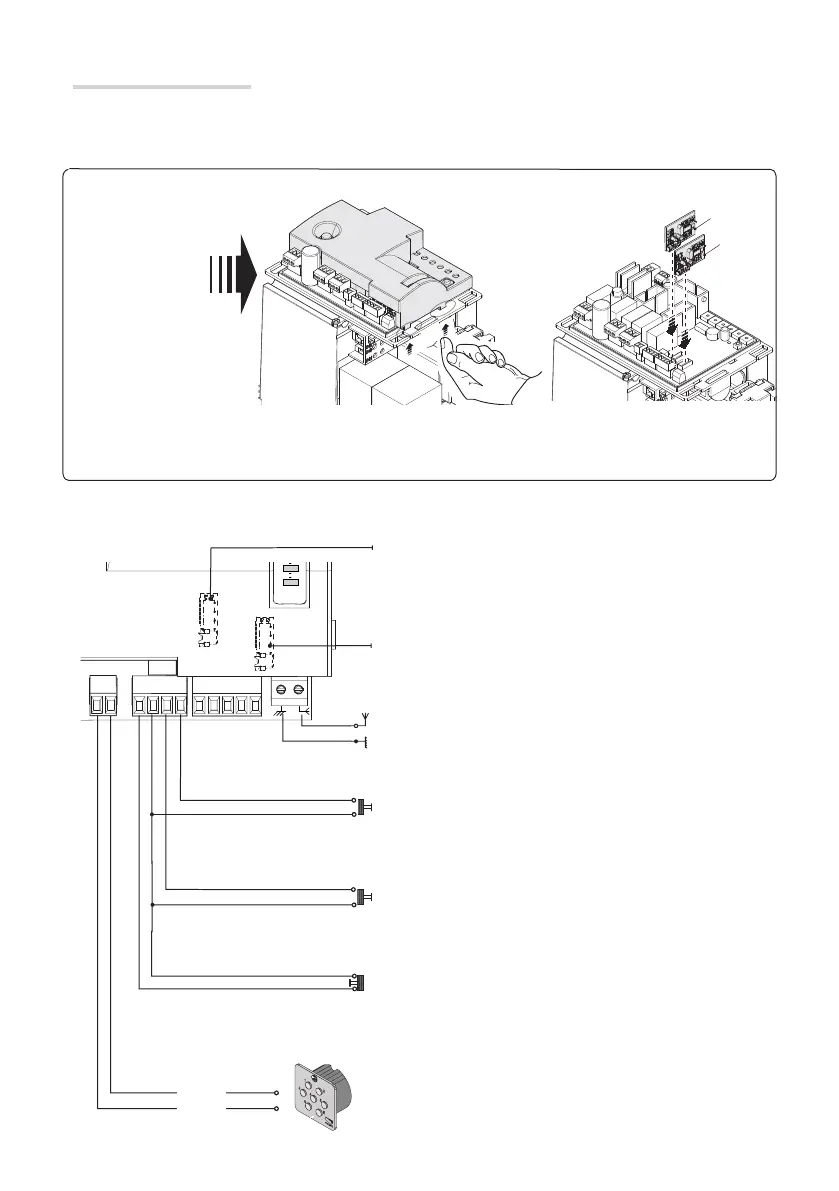

Чтобы вставить
платы в
соответствующие
разъемы, снимите
крышку платы
управления.
Разъем под плату R800 (плата R800 необходима для
использования кодонаборной клавиатуры)
⚠
Для обеспечения исправной работы перед тем как вставить плату (например: AF, R800), ОТКЛЮЧИТЕ
ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы при их наличии.
Функция «ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ»
(пошаговый режим) с помощью устройства управления
(нормально-разомкнутые контакты). В качестве альтернативы
при программировании функций можно установить режим
«ОТКРЫТЬ-СТОП-ЗАКРЫТЬ» (последовательный режим).
Кнопка «СТОП» (нормально-замкнутые контакты). Данная
кнопка позволяет остановить движение ворот с последующим
исключением цикла автоматического закрывания.
Для возобновления движения необходимо нажать
соответствующую кнопку управления или пульта ДУ.
Если контакт не используется, отключите его при
программировании.
Разъем под плату радиоприемника AF (AF868 или AF43S)
для дистанционного управления
Функция «ЧАСТИЧНОЕ ОТКРЫВАНИЕ/ПРОПУСК ПЕШЕХОДА»
с помощью устройства управления (нормально-разомкнутые
контакты)
Антенна с кабелем RG58 для дистанционного управления.
Кодонаборная клавиатура
Устройства управления
