Стр. 18 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций

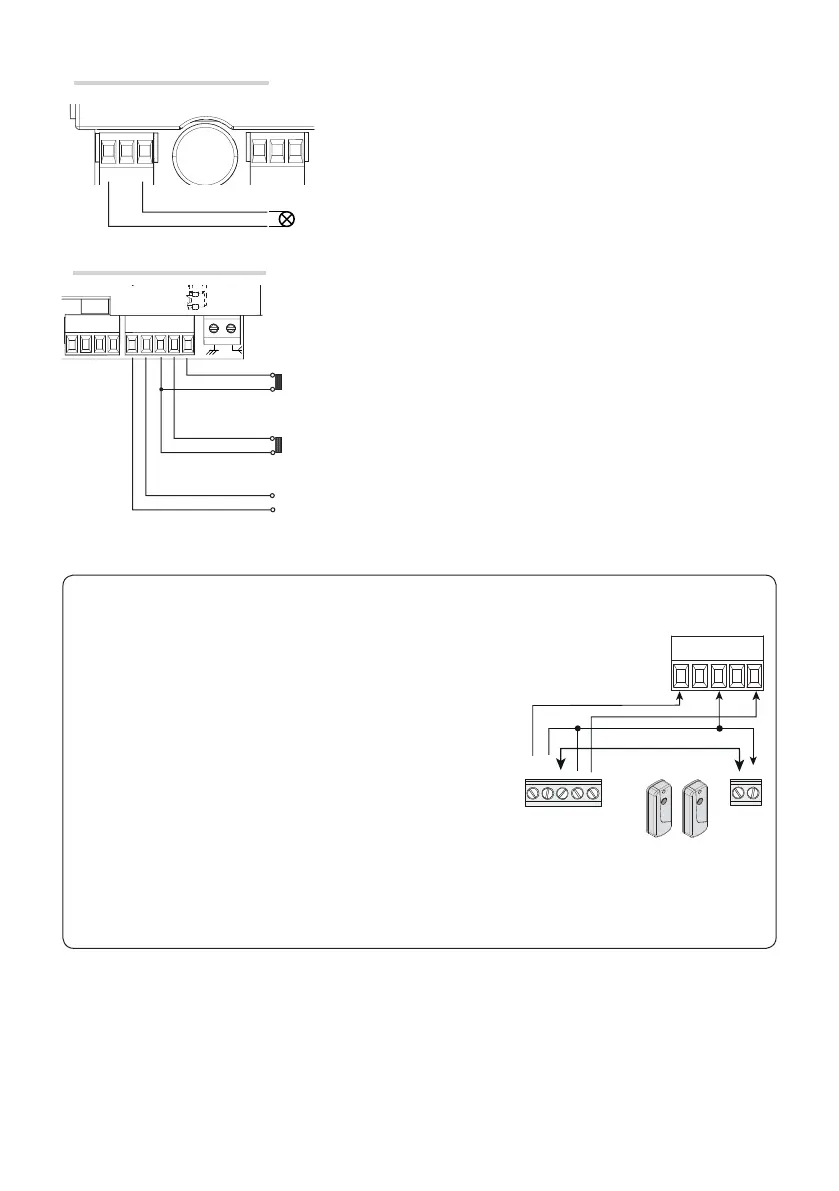

Подключение функции самодиагностики фотоэлементов
безопасности
Подключение фотоэлементов для выполнения функции «Открывание
в режиме закрывания» (нормально-замкнутые контакты), см. раздел
«Программирование функций».
Подключение фотоэлементов (нормально-замкнутые контакты), см. раздел
«Программирование функций».
Фотоэлементы
Выполните конфигурацию контактов CХ (нормально-замкнутых),
предназначенных для подключения устройств безопасности,
например, фотоэлементов, соответствующих требованиям
норматива EN 12978.
На этапе программирования функций контакты CX можно
запрограммировать на работу в режиме:
- C3 «Частичный стоп»: остановка ворот и начало отсчета времени
автоматического закрывания (если эта функция была включена).
- C4 «Обнаружение препятствия»: ворота останавливаются при
обнаружении препятствия и возобновляют движение после его
устранения.
Если контакты CX не используются, отключите их при
программировании.
Устройства сигнализации
Сигнальная лампа (макс. нагрузка: ~/=24В, 25Вт).
Устройства безопасности
