Стр. 21 - Руководство FA01054-RU - 01/2018 - © CAME S.p.A. -
Перевод оригинальных инструкций
Подключение на контактах 2-CX
По умолчанию функция отключена.
Для ее активации:

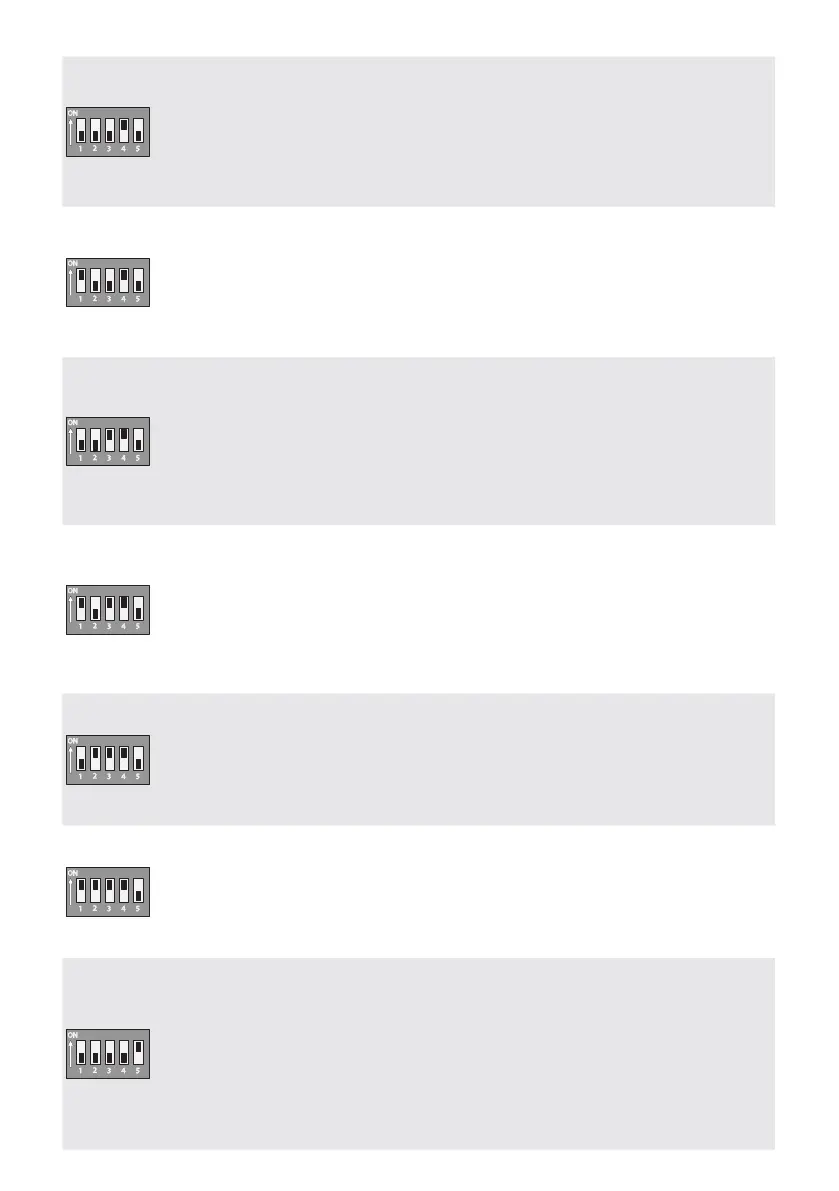

установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Для восстановления заводских настроек снова нажмите кнопку PROG. Светодиодный
индикатор замигает, и зуммер издаст 2 звуковых сигнала.
«Частичный стоп» или «Обнаружение препятствия» (контакты 2-CX)
По умолчанию выбрана опция «Частичный стоп».
Для активации функции «ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЯ»:
Установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор загорится ровным светом, и зуммер издаст звуковой
сигнал длительностью 1с.
Для восстановления заводских настроек снова нажмите кнопку PROG. Светодиодный
индикатор замигает, и зуммер издаст 2 звуковых сигнала.
«ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ» или «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП» с
помощью кнопки (контакты 2-7)
По умолчанию установлена функция «ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ».
Чтобы активировать «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП»:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку PROG. Светодиодный
индикатор замигает, и зуммер издаст 2 звуковых сигнала.
«Частичное открывание» или «Открывание для прохода пешеходов» с помощью кнопки
(контакты 2-3P)
По умолчанию функция установлена на режим «Пропуск пешехода».
Чтобы выбрать «Частичное открывание»:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку PROG. Светодиодный
индикатор замигает, и зуммер издаст 2 звуковых сигнала.
Обнаружение препятствия при остановленном приводе
По умолчанию функция включена.
Для ее отключения:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор замигает, и зуммер издаст 2 звуковых сигнала.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку PROG. Светодиодный
индикатор загорится ровным светом, а зуммер издаст звуковой сигнал длительностью 1 с.
Отключение энкодера
По умолчанию энкодер включен.
Для отключения энкодера:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор замигает, и зуммер издаст 1 звуковой сигнал.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку PROG. Светодиодный
индикатор загорится ровным светом, а зуммер издаст звуковой сигнал два раза.
Замедление по времени (энкодер отключен)
По умолчанию функция отключена.
Для ее активации:
установите DIP-переключатели, как показано на рисунке, и нажмите кнопку PROG на плате
управления. Светодиодный индикатор загорится ровным светом, а зуммер издаст звуковой
сигнал длительностью 1 с.
Чтобы вернуться к исходным настройкам, снова нажмите кнопку PROG. Светодиодный
индикатор замигает, и зуммер издаст 2 звуковых сигнала.
 Установите регулировку OP TIME на максимальное значение, регулировку SENS — на
половину. Запомните установленные значения.
