UNI 5739
M6x10
UNI 6593
Ø 6
UNI 6592
Ø 12
Ø 12
1
2
❿
⓫

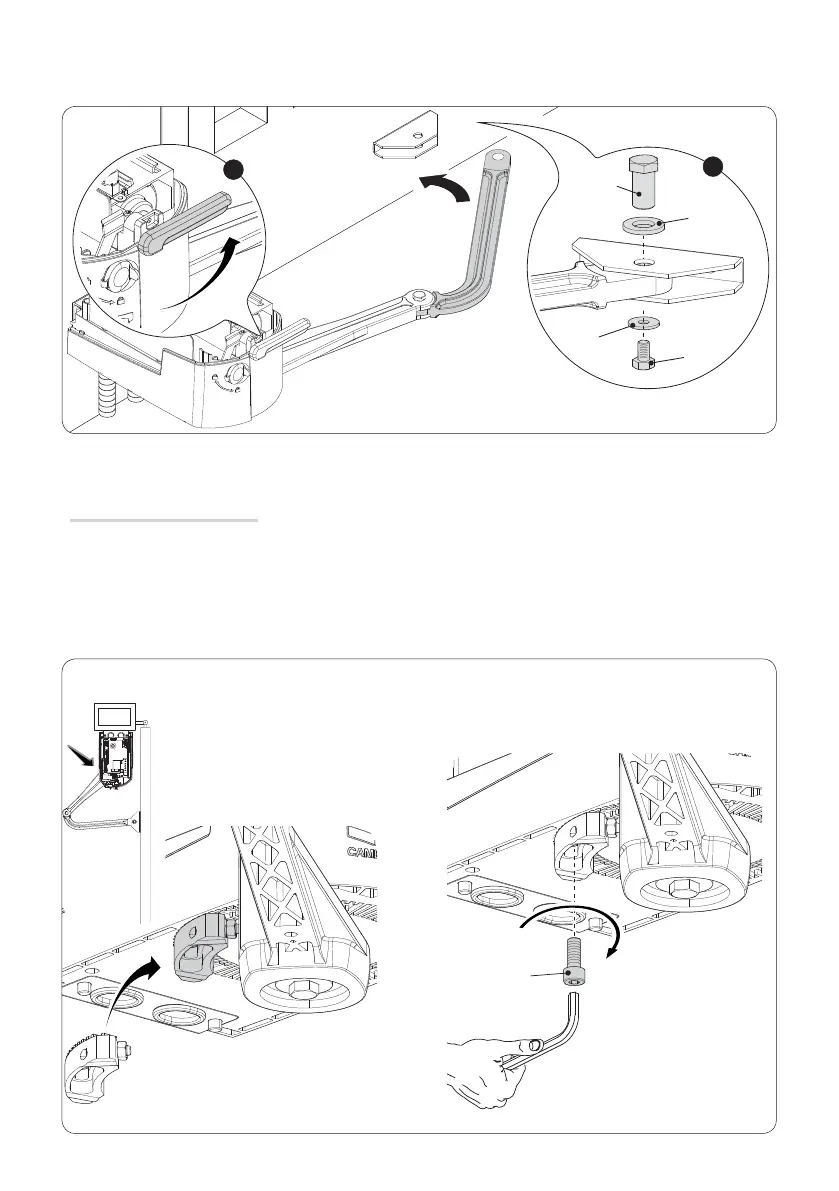

Sbloccare il motoriduttore, e fissare il braccio condotto alla staffa cancello come indicato nel disegno.
⚠
Se non ci sono le battute d’arresto, è obbligatorio fissare i fermi.
Fissaggio dei fermi meccanici
Sbloccare il motoriduttore.
In apertura.
Aprire completamente l’anta. Posizionare il fermo sotto la cassa accostandolo al braccio di trasmissione e fissarlo con la
vite.
Pag. 12 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
