CAME OPB001CB - Page 24

M2
M1
2
2
1 1
M2
M1
M2
M1
2
2
1 1
M2
M1
2
2
1 1

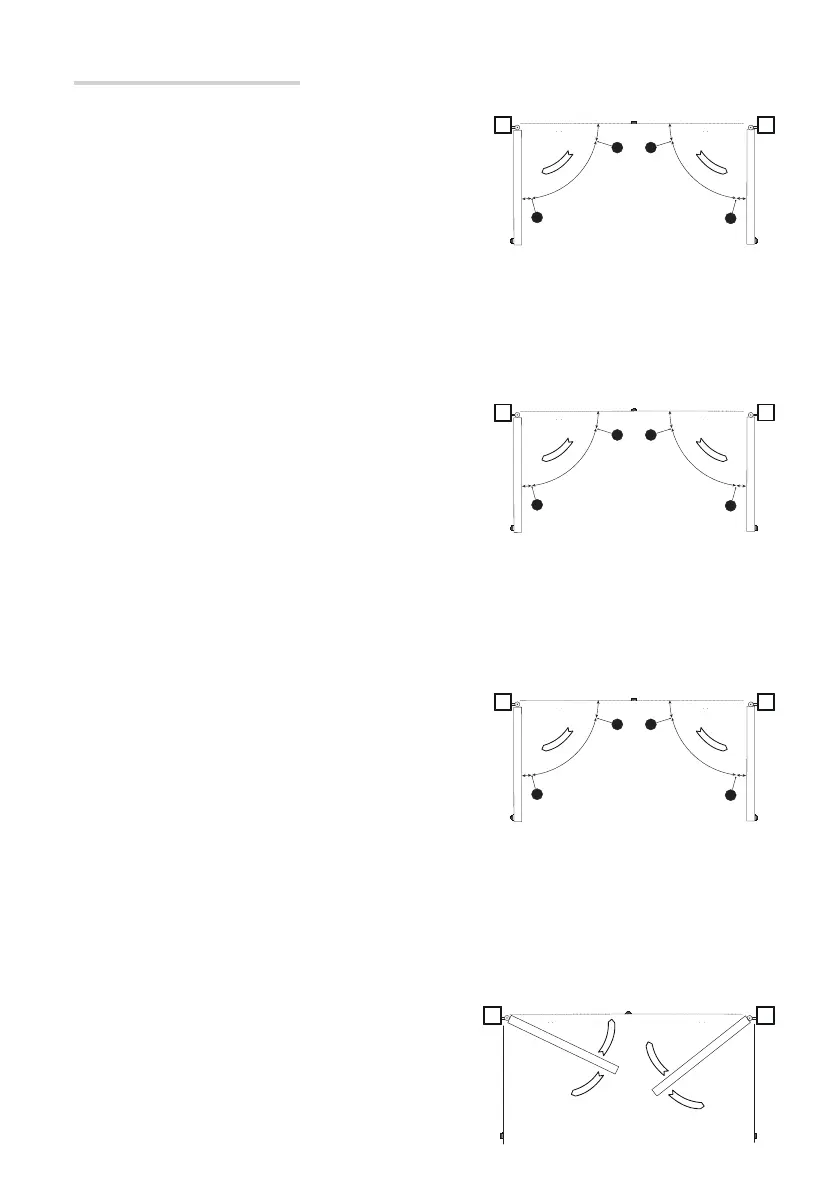

Con Encoder e rallentamenti a tempo disabilitati
 Se le funzioni Encoder e Rallentamenti a tempo sono
entrambe disabilitate, le ante effettueranno la corsa completa
a una velocità costante limitata del 50% di quella massima
prevista.
Auto-apprendimento della corsa
Con Encoder abilitato (impostazione di default)
- Selezionare i DIP e premere il tasto PROG sulla scheda come
indicato sulla programmazione delle funzioni.
L'automazione eseguirà una serie di manovre per la
determinazione dei punti di inizio rallentamenti e dei finecorsa:
󱤨 = 25% dell'area di movimento a velocità rallentata in
apertura.
󱤩 = 25% dell'area di movimento a velocità rallentata in chiusura.
Modifica dei punti di inizio dei rallentamenti in apertura e in chiusura
- Chiudere completamente le ante.
- Eseguire l'auto-apprendimento della corsa. Quando M2
raggiunge, nel corso della manovra di apertura, il punto
desiderato di inizio rallentamento in chiusura 󱤩(10/45 %),
premere il tasto PROG.
- Ripremere il tasto PROG quando M2 raggiunge, nel
corso della stessa manovra, il punto desiderato di inizio
rallentamento in apertura 󱤨(55/90 %).
- Ripetere la procedura per M1.
Rallentamenti a tempo con Encoder disabilitato
 Regolare il trimmer OP TIME al massimo, regolare il
trimmer SENS a metà, memorizzare il valore dei trimmer,
disabilitare Encoder, abilitare la funzione rallentamento a
tempo.
- Eseguire l'auto-apprendimento della corsa.
L'automazione eseguirà una serie di manovre per la
determinazione dei punti di inizio rallentamenti e dei finecorsa:
󱤨 = 25% del tempo lavoro a velocità rallentata in apertura.
󱤩 = 25% del tempo lavoro a velocità rallentata in chiusura.
Pag. 24 - Manuale FA01054-IT - 01/2018 - © CAME S.p.A. -
istruzioni originali
