Instrucciones de Instalación – Unidad
Interior
ANTES DE LA INSTALACIÓN
Antes de instalar la unidad interior, consulte la
etiqueta de la caja del producto para asegurarse
de que el número del modelo de la unidad interior
se corresponde con el número del modelo de la
unidad exterior.
Paso 1: Elegir el lugar de instalación
Antes de instalar la unidad interior, debe
elegir una ubicación adecuada. Aquí tiene
unas condiciones que le ayudarán a elegir
una ubicación adecuada para la unidad.
Los lugares de instalación correctos
deben cumplir las siguientes
condiciones:
Buena circulación de aire
Drenaje adecuado
El ruido de la unidad no molestará a otras
personas
Firme y estable — el lugar no vibrará
Sucientemente robusto para aguantar el
peso de la unidad
Un lugar a al menos un metro de
cualquier otro dispositivo eléctrico (p. ej.,
TV, radio, ordenador)
NO instale la unidad en los siguientes
lugares:
Cerca de cualquier fuente de calor, vapor
o gas combustible
Cerca de objetos inamables como
cortinas o ropa
Cerca de cualquier obstáculo que pueda
bloquear la circulación de aire
Cerca de la entrada
En un lugar expuesto a la luz solar directa
AVISO SOBRE EL AGUJERO EN LA
PARED:
Si no hay tubería de refrigerante ja:
Al elegir una ubicación, tenga en cuenta que
debe dejar bastante espacio para un agujero en
la pared (ver el paso Perforar un agujero en
la pared para la tubería de conexión) para el
cable de señal y la tubería de refrigerante que
conectan las unidades interior y exterior. La
posición predeterminada para todas las tuberías
es el lado derecho de la unidad interior (mirando
a la unidad). Sin embargo, la unidad puede
contener tuberías tanto a la derecha como a la
izquierda.

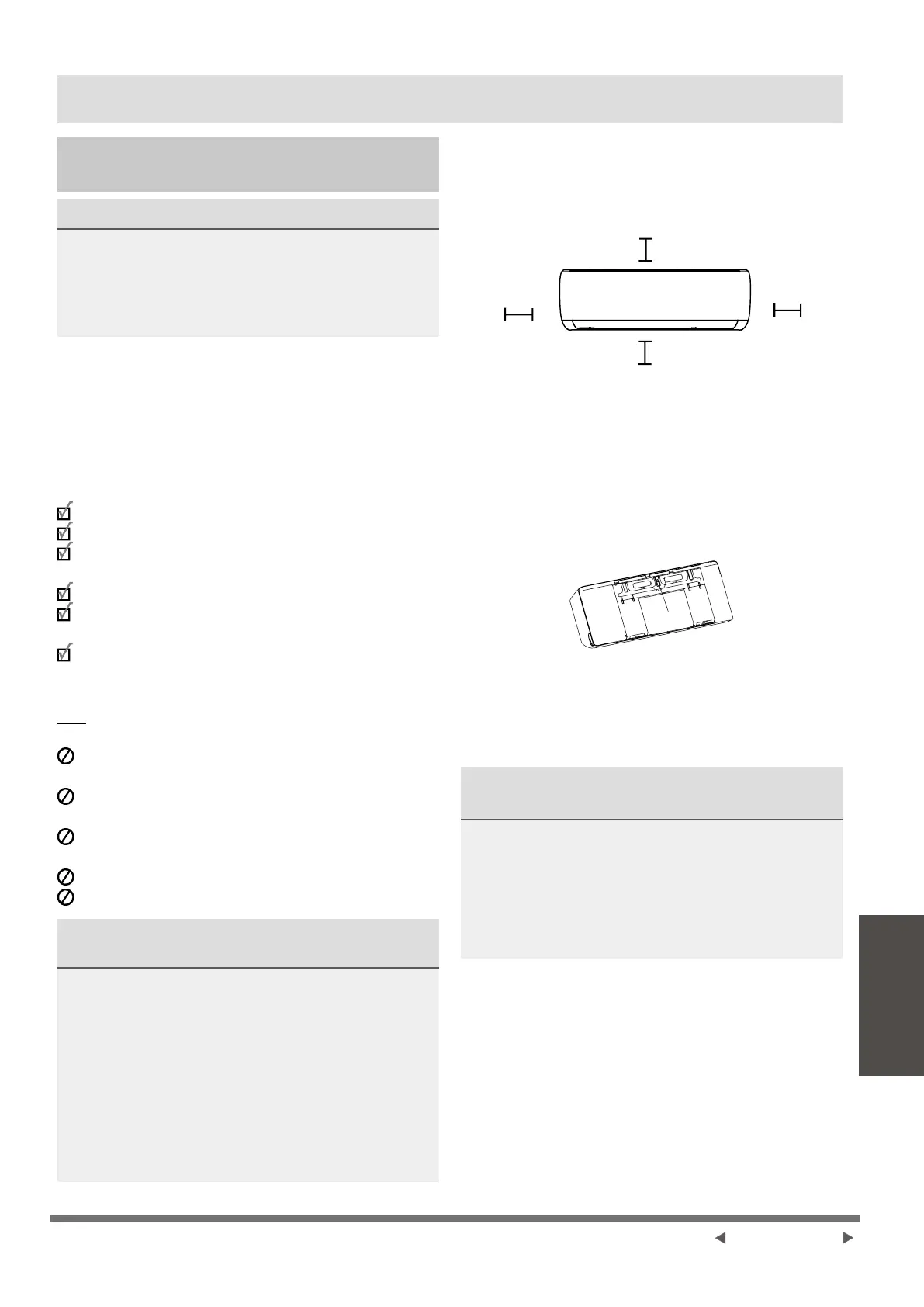

Consulte el siguiente diagrama para
asegurar la distancia adecuada a las
paredes y el techo:
15 cm (5,9 in) o más
2,3 m (90,55 in) o más
12cm (4,75
pulg.) o más
12cm (4,75
pulg.) o más
Paso 2: Fijar la placa de montaje a la
pared
La placa de montaje es el dispositivo en el
que instalará la unidad interior.
● Retire el tornillo que ja la placa de
montaje a la parte posterior de la unidad
interior.
● Asegure la placa de montaje a la pared
con los tornillos provistos. Asegúrese
de que la placa de montaje quede plana
contra la pared.
AVISO PARA PAREDES DE HORMIGÓN O
LADRILLO:
Si la pared es de ladrillo, hormigón o
material similar, perfore agujeros de 5 mm
(2,2 in) de diámetro en la pared e inserte los
tacos provistos. A continuación, asegure la
placa de montaje en la pared apretando los
tornillos directamente en los tacos.
Página 05-ES
