Paso 8: Instalar la unidad interior
Si instaló nuevas tuberías de conexión a
la unidad exterior, haga lo siguiente:
1. Si ya pasado las tuberías de refrigerante
a través del oricio de la pared, proceda
con el Paso 4.
2. En caso contrario, compruebe de nuevo
que los extremos de las tuberías de
refrigerante estén sellados para evitar
que entren suciedad u objetos extraños
en las tuberías.
3. Pase lentamente el conjunto enrollado
de tuberías de refrigerante, manguera
de drenaje y cable de señal a través del
tubo de la pared.
4. Enganche la parte superior de la unidad
interior en el gancho superior de la placa
de montaje.
5. Compruebe que la unidad esté
enganchada rmemente a la placa de
montaje aplicando una ligera presión
en los lados derecho e izquierdo de la
unidad. La unidad no debería menearse
ni desplazarse.
6. Utilizando una presión uniforme,
presione hacia abajo la mitad inferior
de la unidad. Siga presionando hasta
encajar la unidad en los ganchos de la
parte inferior de la placa de montaje.
7. Compruebe de nuevo que la unidad
esté instalada rmemente aplicando una
ligera presión en los lados derecho e
izquierdo de la unidad.
Si las tuberías de refrigerante ya están
insertadas en la pared, haga lo siguiente:
1. Enganche la parte superior de la unidad
interior en el gancho superior de la placa
de montaje.
2. Utilice un soporte o una cuña para
sostener la unidad, dejando suciente
espacio para conectar las tuberías
de refrigerante, el cable de señal y la
manguera de drenaje.

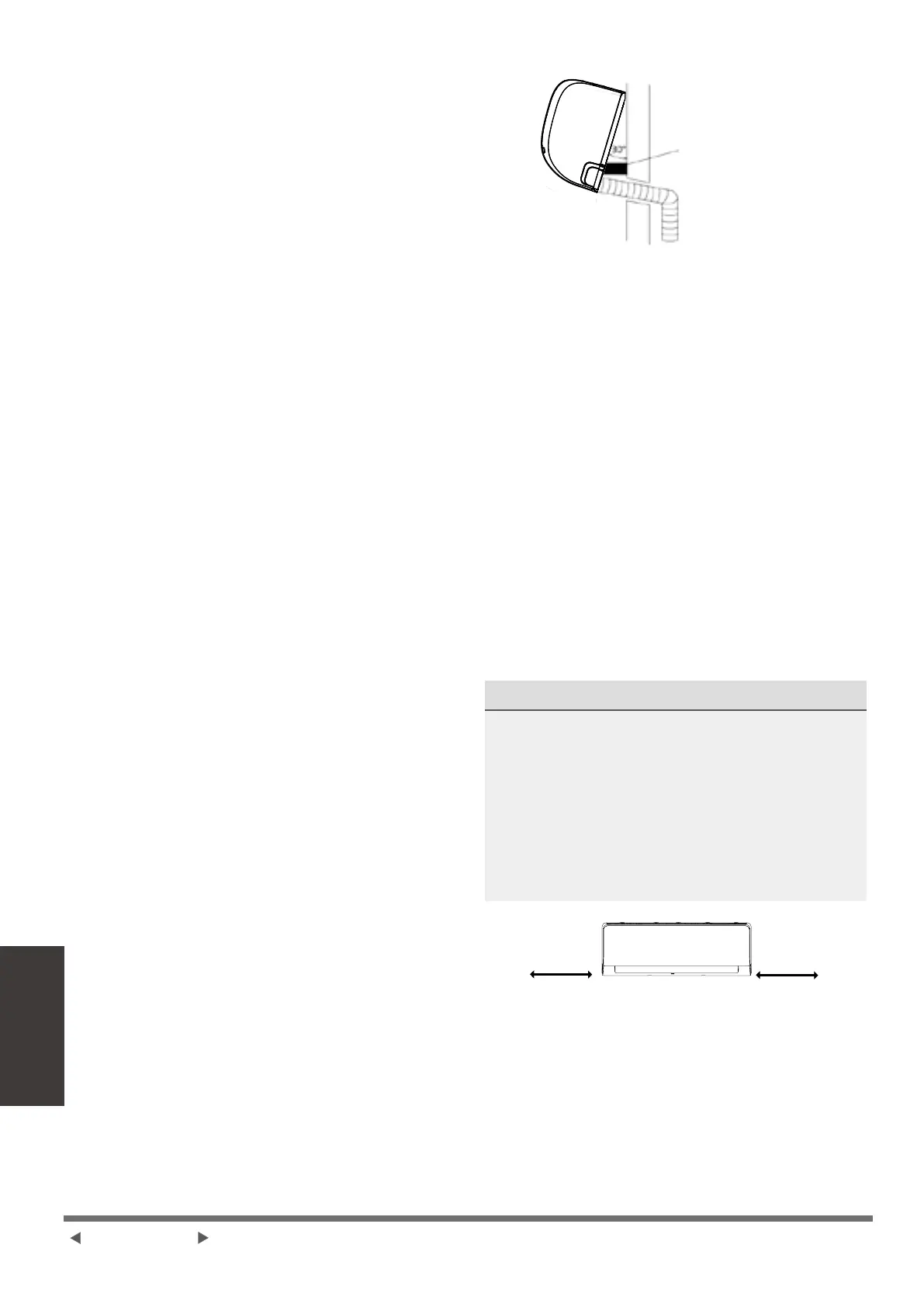

Cuña
3. Conecte la manguera de drenaje y las
tuberías de refrigerante (consulte las
instrucciones en la sección Conexión
de las Tuberías de Refrigerante de
este manual).
4. Deje expuesto el punto de conexión de
las tuberías para realizar la prueba de
fugas (consulte la sección Revisiones
Eléctricas y de Fugas de este manual).
5. Tras la prueba de fugas, envuelva el
punto de conexión con cinta aislante.
6. Retire el soporte o cuña que sostiene la
unidad.
7. Utilizando una presión uniforme,
presione hacia abajo la mitad inferior
de la unidad. Siga presionando hasta
encajar la unidad en los ganchos de la
parte inferior de la placa de montaje.
LA UNIDAD ES AJUSTABLE
Tenga en cuenta que los ganchos de
la placa de montaje son más pequeños
que los agujeros de la parte trasera de
la unidad. Si no tiene un margen amplio
para conectar las tuberías insertadas a la
unidad interior, la unidad puede ajustarse
unos 30-50 mm (1,25-1,95 pulg.) a derecha
o izquierda, dependiendo del modelo.
Mover a izquierda o derecha
30-50mm (1,2-
1,95pulg.)
30-50mm (1,2-
1,95pulg.)
