Installation de l'unité
intérieure

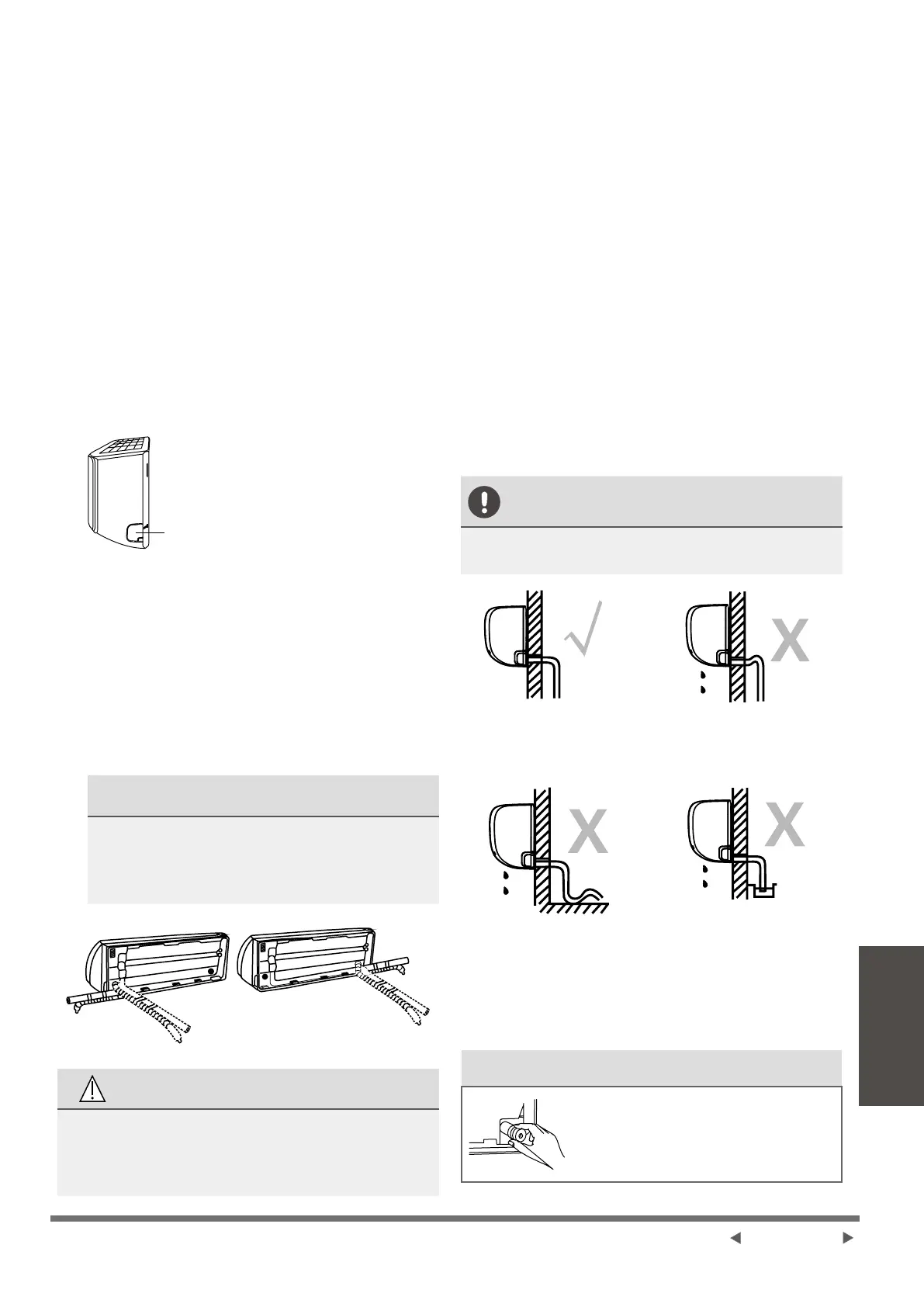

Étape 4: Préparer la tuyauterie de réfrigérant
La tuyauterie de réfrigérant se trouve à l’intérieur
d’un manchon isolant xé à l’arrière de l’unité.
Vous devez préparer le tuyau avant de la faire
passer par le trou dans le mur.
1. Basé sur la position du trou par rapport à la
plaque de montage, choisir le côté d'où la
tuyauterie sort de l’unité.
2. Si le trou dans le mur est derrière l’unité,
laissez le panneau knock-out en place. Si le
trou dans le mur est situé sur le côté de l’unité
intérieure, retirez le panneau knock-out en
plastique de ce côté de l’unité. Cela créera
une fente à travers laquelle votre tuyau peut
sortir de l’unité. Utilisez une pince à bec eflé
si le panneau en plastique est trop difcile à
retirer à la main.
Panneau Knock-Out
3. Si la tuyauterie de connexion existante est déjà
encastrée dans le mur, passez directement à
l’étape Connecter les tuyaux de vidange. S'il
n'y a pas de tuyauterie encastrée, connectez
la tuyauterie de réfrigérant de l'unité intérieure
à la tuyauterie de raccordement qui permettra
de relier les unités intérieures et extérieures.
Référez-vous à la section Raccordement de
la tuyauterie de réfrigérant de ce manuel
pour des instructions détaillées.
REMARQUE SUR LES ANGLES DE
TUYAUX
La tuyauterie de réfrigérant peut sortir de
l’unité intérieure de quatre angles différents
: Côté gauche, côté droit, arrière gauche,
arrière droit.
ATTENTION
Faire attention à ne pas déformer ou
endommager la tuyauterie tout en les pliant
loin de l’unité. Toute ssure dans la tuyauterie
affectera les performances de l’unité.
Étape 5: Connecter les tuyaux de vidange
Par défaut, le tuyau de vidange est fixé à la
gauche de l’unité (lorsque vous être en face de
l’unité). Cependant, il peut également être xé au
côté droit. Pour assurer un bon drainage, fixez
le tuyau de vidange du même côté que votre
tuyauterie de réfrigérant sort l’unité. Fixez la
rallonge du tuyau de vidange (acheté séparément)
à l’extrémité du tuyau de drainage.
● Enveloppez fermement le point de connexion
avec du ruban téon pour assurer une bonne
étanchéité et éviter les fuites.
● Pour la partie du tuyau de drainage qui restera
à l’intérieur, l’envelopper d’un isolant de tuyau
en mousse pour éviter la condensation.
● Enlevez le ltre à air et versez une petite
quantité d’eau dans le bac de drainage pour
vous assurer que l’eau s’écoule de l’unité en
douceur.
NOTE SUR LA POSITION DU TUYAU
DE VIDANGE
Assurez-vous d’arranger le tuyau de vidange
conformément aux gures suivantes.
CORRECT
Assurez-vous que le tuyau de
vidange ne soit pas plié ou
ssuré pour assurer un bon état.
PAS CORRECT
Pliures dans le tuyau de
vidange vont créer des
pièges d’eau.
PAS CORRECT
Pliures dans le tuyau de
vidange vont créer des
pièges d’eau.
PAS CORRECT
Ne mettez pas l’extrémité du
tuyau de vidange dans de l’eau
ou dans un récipient susceptible
de recueillir l’eau. Cela
empêchera un bon drainage.
BOUCHER LE TROU DE VIDANGE INUTILISÉS
Pour éviter les fuites indésirables,
vous devez boucher le trou
de vidange non utilisé avec le
bouchon en caoutchouc fourni.
Page 07-FR
