Instalación de la Unidad
Exterior

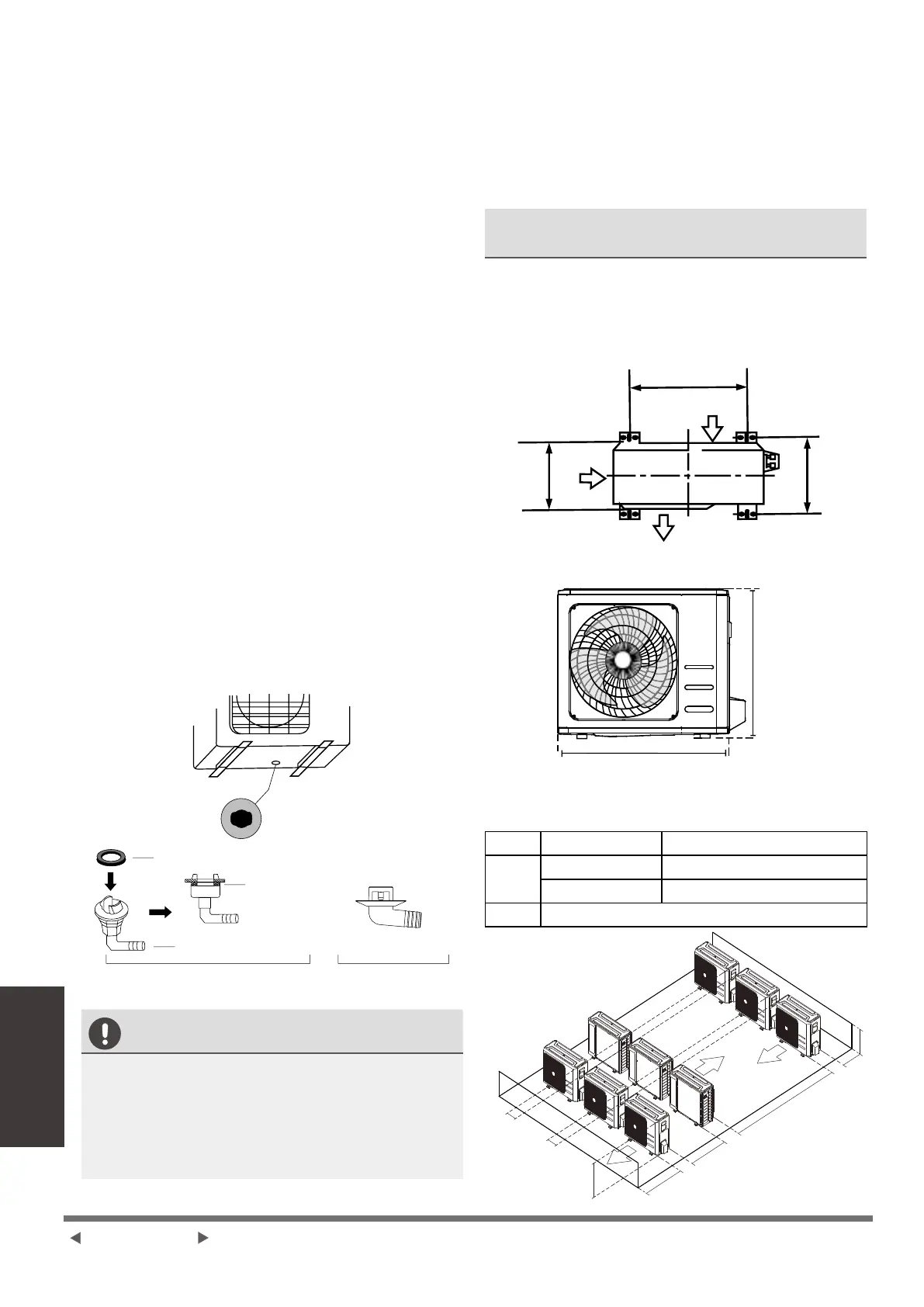

Paso 2: Instalar la junta de drenaje (sólo
en la unidad de bombeo de calor)
Antes de atornillar la unidad exterior en su
sitio, debe instalar la junta de drenaje en la
parte inferior de la unidad. Tenga en cuenta
que hay dos tipos diferentes de juntas de
drenaje, dependiendo del tipo de unidad
exterior.
Si la junta de drenaje viene con una
arandela de goma (ver Imagen A), haga lo
siguiente:
1. Encaje la arandela de goma en el extremo
de la junta de drenaje que conectará a la
unidad exterior.
2. Inserte la junta de drenaje en el agujero
de la base de la unidad.
3. Gire la junta de drenaje 90° hasta
encajarla en su lugar mirando a la parte
frontal de la unidad.
4. Conecte un alargador de manguera de
drenaje (no incluido) a la junta de drenaje
para redirigir el agua de la unidad durante
el modo de calentamiento.
Si la junta de drenaje no viene con una
arandela de goma (ver Imagen B ), haga lo
siguiente:
1. Inserte la junta de drenaje en el agujero
de la base de la unidad. La junta de
drenaje quedará encajada en su sitio.
2. Conecte un alargador de manguera de
drenaje (no incluido) a la junta de drenaje
para redirigir el agua de la unidad durante
el modo de calentamiento.
Agujero de la base de
la unidad exterior
Arandela
Arandela
Junta de drenaje
(A) (B)
EN CLIMAS FRÍOS
En climas fríos, asegúrese de que la
manguera de drenaje esté tan vertical
como sea posible para garantizar un
rápido drenaje de agua. Si el agua se
drena lentamente, puede congelarse en la
manguera e inundar la unidad.
Paso 3: Asegurar la unidad exterior
La unidad exterior puede asegurarse al
suelo o a un soporte instalado en pared
con pernos (M10). Prepare la base de
instalación de la unidad de acuerdo con las
siguientes medidas.
MEDIDAS DE MONTAJE DE LA
UNIDAD
A continuación hay una lista con diferentes
tamaños de unidades exteriores y la
distancia entre sus pies de montaje.
Prepare la base de instalación de la unidad
de acuerdo con las siguientes medidas.
A
D
B
Entrada de
aire
Entrada
de aire
Salida de aire
Alt
W
Instalación de series de Filas
Las relaciones entre H, A y L son las
siguientes.
L A
L ≤ H L ≤ 1/2H 25 cm / 9,8" o más
1/2H < L ≤ H 30 cm / 11,8" o más
L > H No puede ser instalado
L
H
A
25 cm / 9,8" o
más
25 cm / 9,8" o
más
150 cm / 59" o
más
60 cm / 23,6"
o más
300 cm / 118" o más
Página 12-ES
