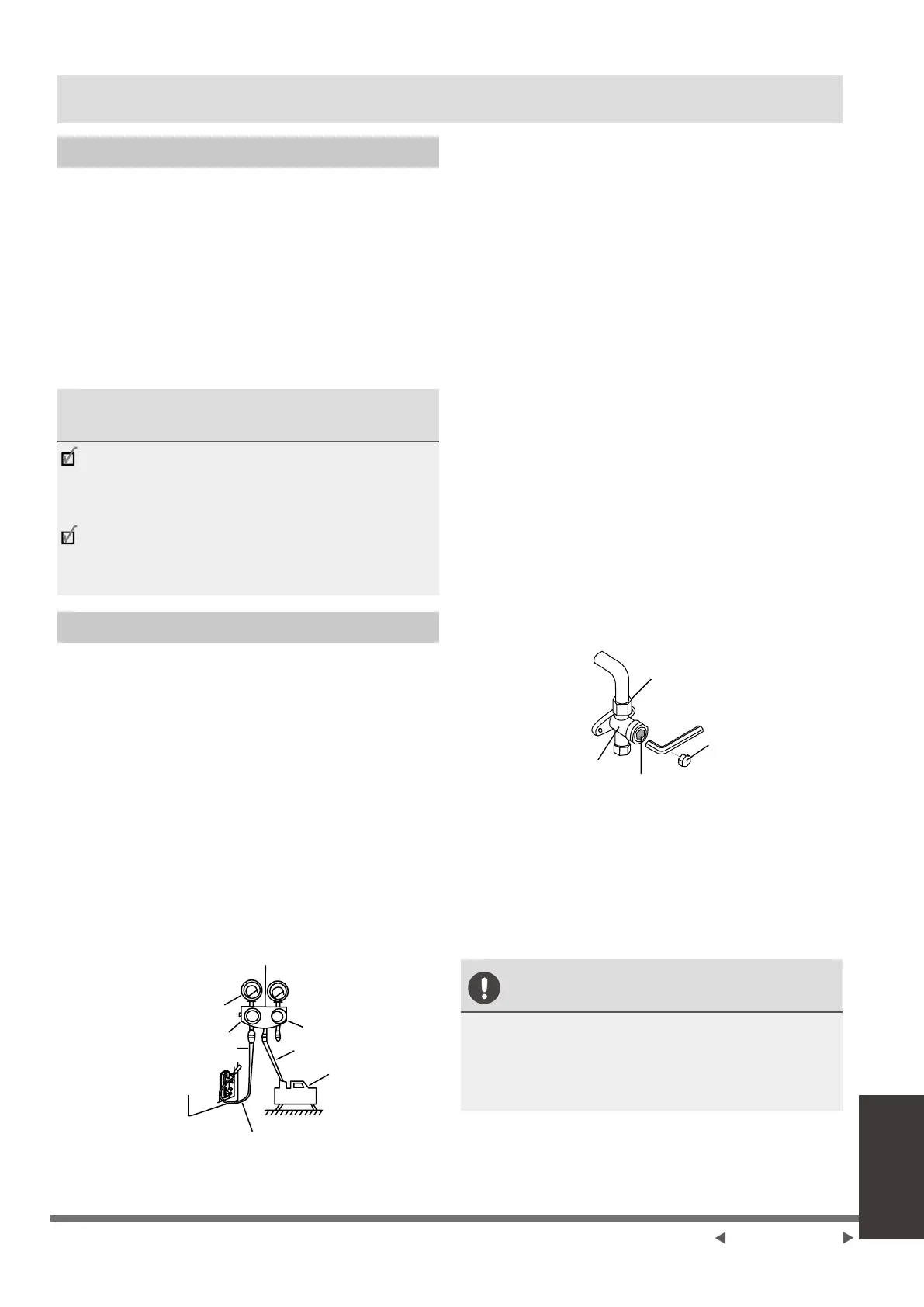

Evacuación de Aire
Evacuación de Aire
Preparaciones y Precauciones
El aire y las materias extrañas en el circuito
refrigerante pueden causar subidas de
presión inusuales que pueden dañar el aire
acondicionado, reducir su ecacia y causar
lesiones. Utilice una bomba de vacío y un
medidor múltiple para evacuar el circuito
refrigerante, retirando cualquier gas no
condensable y la humedad del sistema.
La evacuación debe realizarse tras la
instalación inicial y cuando la unidad es
recolocada.
ANTES DE REALIZAR LA
EVACUACIÓN
Compruebe para asegurarse de que los
tubos de conexión entre las unidades
interior y exterior están bien conectados.
Compruebe para asegurarse de que
todo el cableado está conectado
correctamente.
Instrucciones de Evacuación
1. Conecte la manguera de carga del
medidor múltiple al puerto de servicio de
la válvula de baja presión de la unidad
exterior.
2. Conecte otra manguera de carga del
medidor múltiple a la bomba de vacío.
3. Abra el lateral de baja presión del juego
de manómetro. Mantenga cerrado el
lateral de alta presión.
4. Encienda la bomba de vacío para
evacuar el sistema.
5. Haga funcionar el vacío durante al
menos 15 minutos, o hasta que el
indicador compuesto marque -76 cmHG
(-10
5
Pa).
Medidor Múltiple
Indicador Compuesto
-76cmHg
Válvula de baja presión
Manguera de presión/
Válvula de alta
presión
Manguera de carga
Bomba de
vacío
Manguera de
carga
Válvula de baja presión
6. Cierre el lateral de baja presión del
medidor múltiple y apague la bomba de
vacío.
7. Espere 5 minutos y compruebe que no
haya habido cambios en el sistema de
presión.
8. Si hay un cambio en el sistema de
presión, consulte la información sobre
cómo revisar fugas en la sección
Revisión de Fugas de Gas. Si no hay
cambios en la presión del sistema,
desenrosque la tapa de la válvula
empaquetada (válvula de alta presión).
9. Inserte una llave hexagonal en la válvula
embalada (válvula de alta presión) y
abra la válvula girando la llave un cuarto
de vuelta en sentido contrario a las
agujas del reloj. Escuche salir el gas
del sistema y, a continuación, cierre la
válvula tras 5 segundos.
10. Observe el manómetro durante un
minuto para asegurarse de que no
haya cambios de presión. La presión
del manómetro debería ser ligeramente
superior a la presión atmosférica.
11. Retire la manguera de carga del puerto
de servicio.
Tuerca de ensanchamiento
Vástago de la válvula
Cuerpo de la válvula
Tapón
12. Utilizando una llave hexagonal, abra por
completo las válvulas de alta presión y
baja presión.
13. Apriete manualmente los tapones de
las tres válvulas (puerto de servicio, alta
presión, baja presión). Si es necesario,
puede apretarlos más utilizando una
llave de torque.
ABRA SUAVEMENTE EL
VÁSTAGO DE LA VÁLVULA
Al abrir el vástago de la válvula, gire la
llave hexagonal hasta que choque con
el tope. No intente forzar la válvula para
abrirla más.
