Carrier 42QHG009D8S Installation Manual

Instalación de la Unidad
Interior

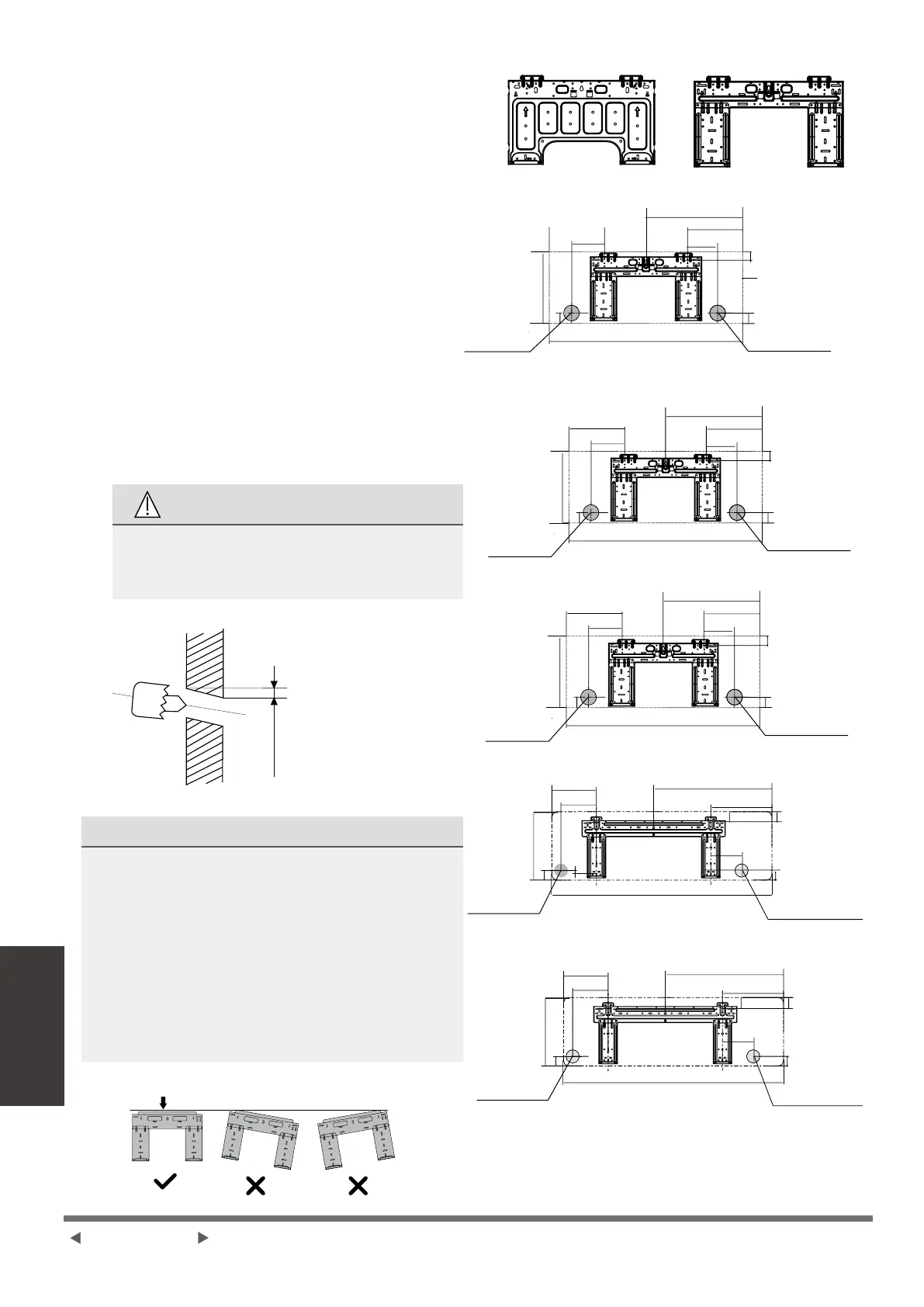

Paso 3: Perforar un agujero en la pared para la
tubería de conexión
1. Determine la ubicación del oricio en la pared
según la posición de la placa de montaje. Consulte
las Dimensiones de la Placa de Montaje.
2. Perfore un agujero en la pared utilizando un taladro
percutor de 65 mm (2,5 pulg.) o 90 mm (3,54 pulg.)
(dependiendo de los modelos). Asegúrese de que
el agujero sea perforado en un ángulo ligeramente
descendente, de forma que el extremo de salida
esté de 5 a 7 mm (0,2-0,275 in) más bajo que el
de entrada. Esto asegurará un drenaje de agua
adecuado.
3. Meta la manga protectora de la pared en el
agujero. Esto protege los bordes del agujero y
ayudará a sellarlo cuando nalice el proceso de
instalación.
PRECAUCIÓN
Al perforar el agujero de la pared,
asegúrese de evitar cables, tuberías y
otros componentes sensibles.
Pared
Interior Exterior
5-7mm (0,2- 0,275pulg.)
MEDIDAS DE LA PLACA DE MONTAJE
Diferentes modelos tienen diferentes
placas de montaje.
Para distintos requerimientos de
personalización, la forma de la placa de
montaje puede ser ligeramente diferente.
Pero las medidas de instalación son las
mismas para el mismo tamaño de la unidad
interior.
Vea Tipo A y Tipo B por ejemplo:
Orientación correcta de la Placa de Montaje
Tipo A Tipo B
348,4mm (13,7 pulg.)
403mm (15,9
pulg.)
418mm (16,5 pulg.)
527mm(20,7 pulg.)
603mm(23,7 pulg.)
247mm(9,7pulg.)
322mm(12,7pulg.)
139mm
(5,5 pulg.)
173mm
(6,8 pulg.)
165mm(6,5 pulg.)
199mm(7,8 pulg.)
106mm(4,2pulg.)
129mm(5,1 pulg.)
973mm(38,3 pulg.)
1082mm(42,6 pulg.)
318mm(12,5
pulg.)
338mm(13,3
pulg.)
48mm(1,9
pulg.)
29mm(1,1
pulg.)
54mm(2,1 pulg.)
835mm(32,9 pulg.)
246mm(9,7pulg.)
121mm(4,8 pulg.)
244mm(9,6 pulg.)
190mm(7,5 pulg.)
297mm(11,7 pulg.)
47mm(1,8 pulg.)
231mm(9,1pulg.)
121mm(4,8 pulg.)
Oricio izquierdo de la pared
posterior de 65mm (2,5 pulg.)
Oricio izquierdo de
la pared posterior de
65mm (2,5 pulg.)
Oricio izquierdo de la pared
posterior de 65mm (2,5 pulg.)
Oricio izquierdo de
la pared posterior de
65mm (2,5 pulg.)
Oricio izquierdo de
la pared posterior de
90mm (3,54 pulg.)
Esquema de la
unidad interior
Oricio derecho de la pared
posterior de 65mm (2,5 pulg.)
Oricio derecho de la pared
posterior de 65mm (2,5 pulg.)
Oricio derecho de la pared
posterior de 65mm (2,5 pulg.)
Oricio derecho de la pared
posterior de 65mm (2,5 pulg.)
Oricio derecho de la pared
posterior de 90mm (3,54 pulg.)
Modelo A
Modelo B
Modelo C
Modelo D
Modelo E
101mm(4,0 pulg.)
230mm(9,1pulg.)
190mm(7,5 pulg.)
805mm(31,7pulg.)
722mm(28,5 pulg.)
290mm(11,4
pulg.)
49mm(1,95 pulg.)
297mm(11,7
pulg.)
47mm(1,8 pulg.)
37mm(1,45
pulg.)
49mm(1,95
pulg.)
36mm(1,4
pulg.)
53mm(2,1
pulg.)
53mm
(2,1 pulg.)
37mm
(2,1 pulg.)
55mm(2,2
pulg.)
48mm
(1,9 pulg.)
54mm
(2,1 pulg.)
36mm
(1,4 pulg.)
179mm(7,1 pulg.)
136mm(5,4 pulg.)
AVISO: Cuando el tubo conector del lado de gas es
de Φ16mm (5/8 pulg.) o más, el oricio debe ser de
90mm(3,54 pulg.).
Página 06-ES
