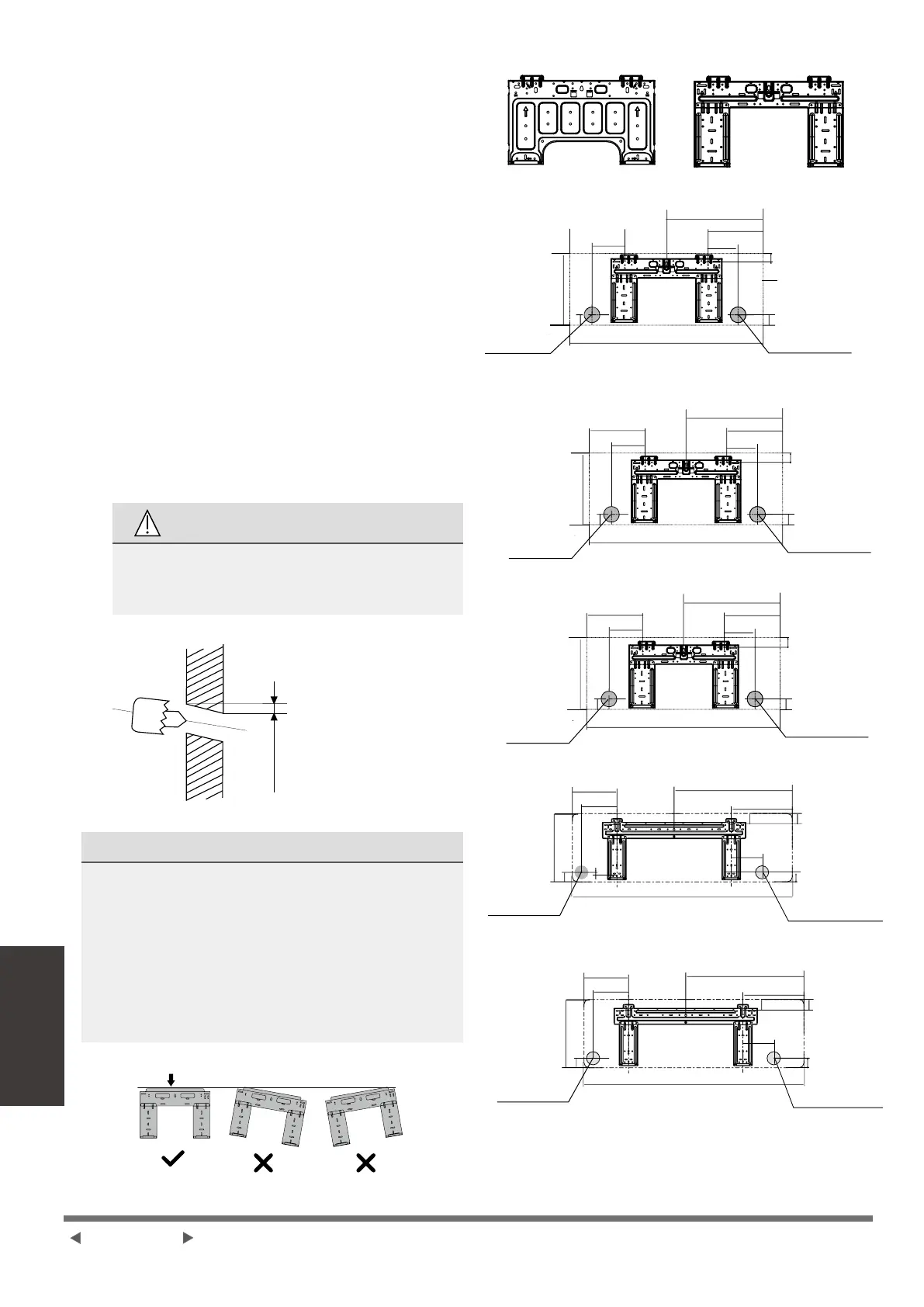

Installation de l'unité
intérieure
Étape 3: Percer un trou dans le mur pour
la tuyauterie de connexion
1. Déterminez l’emplacement du trou dans le
mur en fonction de la position de la plaque
de montage. Reporter aux Dimensions de
la plaque de montage.
2. En utilisant un carottier de 65mm (2,5
pouces) ou 90mm (3,54 pouces) (selon
les modèles), percez un trou dans le mur.
Assurez-vous que le trou est percé à un
angle légèrement descendant, de sorte
que l’extrémité extérieure du trou soit plus
basse que l’extrémité intérieure d’environ
5mm à 7mm (0,2 à 0,275 pouce). Cela
assurera un bon drainage de l’eau.
3. Placez le manchon de protection dans
le trou. Cela protège les bords du trou et
aidera à le sceller à la n du processus
d’installation.
ATTENTION
Lorsque vous percez le trou dans le
mur, veillez à éviter les ls, la plomberie
et les autres composants sensibles.
Mur
Intérieur Extérieur
5-7mm (0,2-
0,275 pouces)
DIMENSIONS DE PLAQUE DE MONTAGE
Différents modèles ont différentes plaques
de montage.
Pour les différentes exigences de
personnalisation, la forme de la plaque de
montage peut être légèrement différente.
Mais les dimensions d'installation sont les
mêmes pour la même taille d'unité intérieure.
Voir le type A et type B par exemple :
Orientation correcte de la plaque de montage
Type A Type B
348,4mm (13,7 pouces)
403mm (15,9 pouces)
418mm (16,5 pouces)
527mm (20,7 pouces)
603mm (23,7 pouces)
247mm (9,7 pouces)
322mm (12,7 pouces)
139mm
(5,5 pouces)
173mm
(6,8 pouces)
165mm (6,5 pouces)
199mm (7,8 pouces)
106mm (4,2 pouces)
129mm (5,1
pouces)
973mm (38,3 pouces)
1082mm (42,6 pouces)
318mm (12,5
pouces)
338mm (13,3
pouces)
48mm (1,9 pouces)
29mm (1,1 pouces)
54mm (2,1 pouces)
835mm (32,9 pouces)
246mm (9,7 pouces)
121mm (4,8
pouces)
244mm (9,6 pouces)
190mm (7,5 pouces)
297mm (11,7 pouces)
47mm (1,8 pouces)
231mm (9,1 pouces)
121mm (4,8 pouces)
Trou du mur arrière gauche
65mm (2,5 pouces)
Trou du mur arrière
gauche 65mm (2,5
pouces)
Trou du mur arrière
gauche 65mm (2,5
pouces)
Trou du mur arrière
gauche 65mm (2,5
pouces)
Trou du mur arrière gauche
90mm (3,54 pouces)
Prol de l’unité intérieure
Trou du mur arrière droite
65mm (2,5 pouces)
Trou du mur arrière droite
65mm (2,5 pouces)
Trou du mur arrière droite
65mm (2,5 pouces)
Trou du mur arrière droite
65mm (2,5 pouces)
Trou du mur arrière droite
90mm (3,54 pouces)
Modèle A
Modèle B
Modèle C
Modèle D
Modèle E
101mm (4,0
pouces)
230mm (9,1 pouces)
190mm (7,5 pouces)
805mm (31,7 pouces)
722mm (28,5 pouces)
290mm (11,4 pouces)
49mm (1,95 pouces)
297mm (11,7 pouces)
47mm (1,8 pouces)
37mm
(1,45
pouces)
49mm
(1,95
pouces)
36mm (1,4
pouces)
53mm
(2,1
pouces)
53mm
(2,1 pouces)
37mm
(2,1 pouces)
55mm (2,1
pouces)
48mm
(1,9 pouces)
54mm
(2,1 pouces)
36mm
(1,4 pouces)
179mm (7,1 pouces)
136mm (5,4
pouces)
NOTE: Lorsque le tuyau de raccordement à côté
gaz est de Φ16mm (5/8 pouce) ou plus, le trou
dans le mur doit être de 90mm (3,54 pouces).
Page 06-FR
