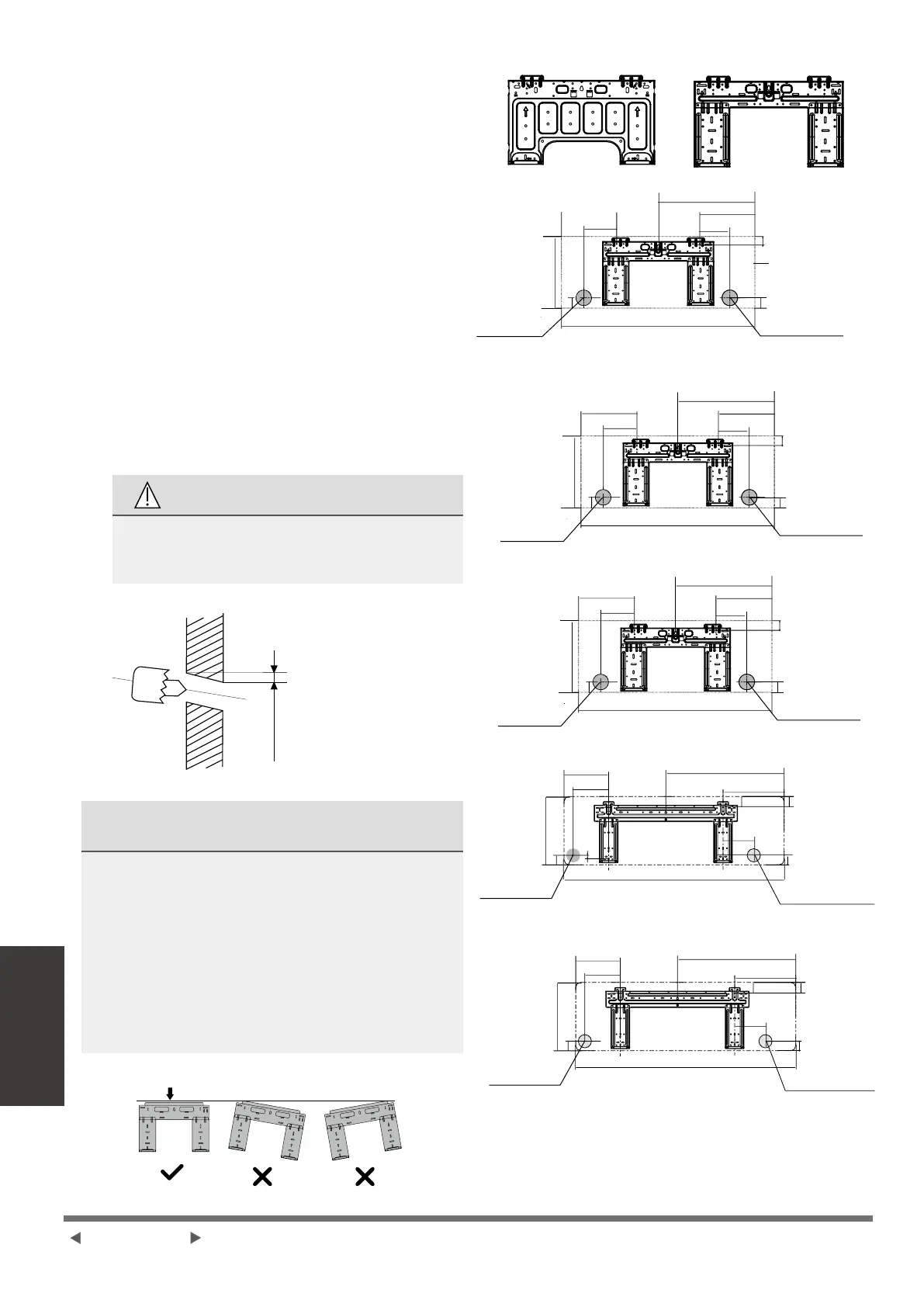

Installazione dell’unità
interna
Passo 3: Praticare un foro nella parete
per le tubazioni di collegamento
1. Determinare la posizione del foro sulla
parete in base alla posizione della
piastra di montaggio. Consultare le
dimensioni della piastra di montaggio.
2. Utilizzando una punta da 65 mm (2,5
pollici) o 90 mm (3,54 pollici) (a seconda
dei modelli), praticare un foro nel muro.
Assicurarsi che il foro sia praticato con
un leggero angolo verso il basso, in
modo che l'estremità esterna del foro sia
inferiore a quella interna da circa 5 mm
a 7 mm (0,2-0,275 pollici). Ciò garantirà
il corretto drenaggio dell'acqua.
3. Posizionare il manicotto protettivo nel
foro. Questo proteggerà i bordi del foro e
aiuterà a sigillarlo quando il processo di
installazione sarà terminato.
ATTENZIONE
Durante la perforazione del muro,
assicurarsi di schivare li, tubature e
altre componenti sensibili.
Muro
Interno Esterno
5-7mm (0,2-
1,95 pollici)
DIMENSIONI DELLA PIASTRA DI
MONTAGGIO
Diversi modelli hanno diverse piastre di
montaggio.
Per le diverse esigenze di
personalizzazione, la forma della piastra di
montaggio potrebbe essere leggermente
diversa. Ma le dimensioni dell'installazione
sono le stesse per le stesse dimensioni
dell'unità interna.
Vedi ad esempio Tipo A e Tipo B:
Orientamento corretto di Mounting Plate
(Piastra di montaggio)
Tipo A. Tipo B.
348.4mm (13.7in)
403mm (15.9in)
418mm (16.5in)
527mm (20.7in)
603mm (23.7in)
247mm (9,7 pollici)
322mm (12.7in)
139mm
(5.5in)
173mm
(6.8in)
165mm (6.5in)
199mm (7.8in)
106mm (4,2 pollici)
129mm (5.1in)
973mm (38.3in)
1082mm (42.6in)
318mm (12.5in)
338mm (13.3in)
48mm (1.9in)
29mm (1.1in)
54mm (2.1in)
835mm (32.9in)
246mm (9,7 pollici)
121mm (4.8in)
244mm (9.6in)
190mm (7.5in)
297mm (11.7in)
47mm (1.8in)
231mm (9,1 pollici)
121mm (4.8in)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
Foro sulla parete
posteriore sinistra
90mm (2,5 pollici)
Prolo dell'unità
interna
Foro sulla parete posteriore
destra 65 mm (2,5 pollici)
Foro sulla parete
posteriore destra 65
mm (2,5 pollici)
Foro sulla parete
posteriore destra 65
mm (2,5 pollici)
Foro sulla parete
posteriore destra 65
mm (2,5 pollici)
Foro sulla parete
posteriore destra
90mm (2,5 pollici)
Modello A
Modello B
Modello C
Modello D
Modello E
101mm (4.0in)
230mm (9,1
pollici)
190mm (7.5in)
805mm (31,7 pollici)
722mm (28.5in)
290mm (11.4in)
49mm (1.95in)
297mm (11.7in)
47mm (1.8in)
37mm
(1.45in)
49mm
(1.95in)
36mm
(1.4in)
53mm
(2.1in)
53mm
(2.1in)
37mm
(2.1in)
55mm
(2.1in)
48mm
(1.9in)
54mm
(2.1in)
36mm
(1.4in)
179mm (7.1in)
136mm (5.4in)
NOTA: Quando il tubo di connessione lato
gas è ø16mm (5 / 8 pollici) o più, il foro a
parete dovrebbe essere 90mm (3,54 pollici).
Pagina 06-IT
