Conexión de
las Tuberías de
Refrigerante

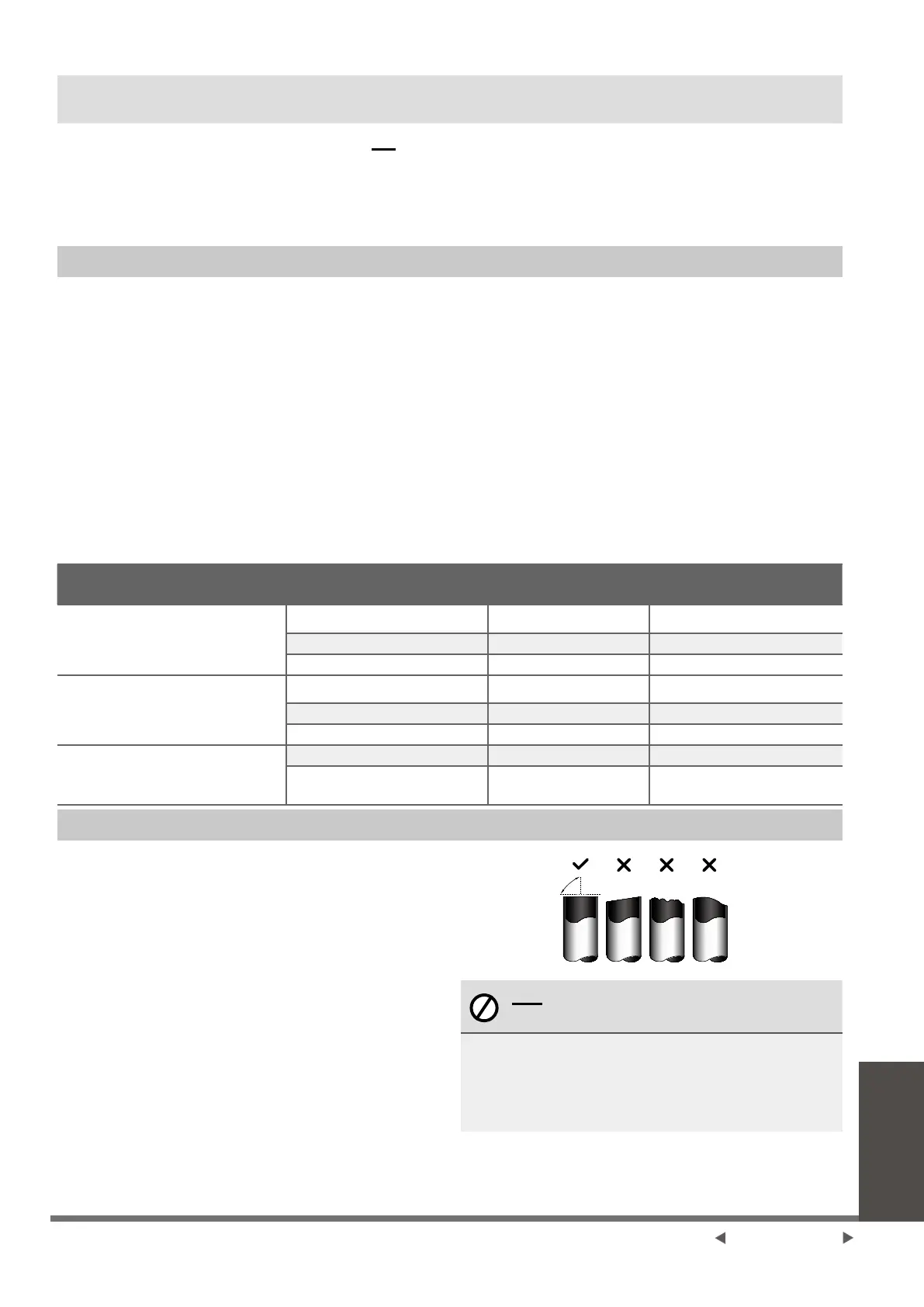

Conexión de las Tuberías de Refrigerante
Al conectar tuberías de refrigerante, no deje que entren en el sistema otras sustancias o
gases que no sean los especicados. La presencia de otros gases o sustancias disminuirá
la capacidad de la unidad, y puede causar una presión inusualmente alta en el ciclo de
refrigeración. Esto puede causar explosiones y lesiones.
Aviso sobre la Longitud del Tubo
La longitud de las tuberías de refrigerante afectará al rendimiento y a la eciencia
energética de la unidad. La eciencia nominal está probada en unidades con un tubo de 5
metros (16,5 pies) de longitud (en Norte América, la longitud estándar del tubo es de 7,5m
(25’). Se requiere una longitud de tubería mínima de 3 metros para minimizar la vibración y
el ruido excesivos. En zonas tropicales especiales, para los modelos de refrigerante R290,
no se puede añadir refrigerante y la longitud máxima del tubo de refrigerante no debe
superar 10 metros (32,8 pies).
Consulte en la siguiente tabla las especicaciones sobre longitud máxima y caída de altura
de las tuberías.
Longitud y Altura de Caída Máximas de las Tuberías de Refrigerante por
Modelo de Unidad
Modelo Capacidad (Btu/h)
Longitud máx.
(m)
Altura de Caída máx.
(m)
Aire Acondicionado
Split Inverter R410A,R32
< 15.000 25 (82 pies) 10 (33 pies)
≥ 15.000 y < 24.000 30 (98,5 pies) 20 (66 pies)
≥ 24.000 y < 36.000 50 (164 pies) 25 (82 pies)
Velocidad Fija R22
Aire Acondicionado Split
< 18.000 10 (33 pies) 5 (16 pies)
≥ 18.000 y < 21.000 15 (49 pies) 8 (26 pies)
≥ 21.000 y < 35.000 20 (66 pies) 10 (33 pies)
Aire Acondicionado Split
de Velocidad Fija
R410A,R32
< 18.000 20 (66 pies) 8 (26 pies)
≥ 18.000 y < 36.000 25 (82 pies) 10 (33 pies)
Instrucciones de Conexión – Tuberías de Refrigerante
Paso 1: Cortar los tubos
Al preparar los tubos de refrigerante,
tenga especial cuidado de cortarlos
y ensancharlos correctamente. Esto
asegurará un funcionamiento eciente y
minimizará la necesidad de mantenimiento
posterior.
1. Mida la distancia entre las unidades
interior y exterior.
2. Utilizando un cortador de tubos, corte el
tubo un poco más largo que la distancia
medida.
3. Asegúrese de que el tubo sea cortado
en un ángulo de 90° perfecto.
90°
Oblicuo Irregular Deformado
NO DEFORME EL TUBO AL
CORTARLO
Tenga especial cuidado de no dañar,
abollar o deformar el tubo al cortarlo.
Esto reducirá drásticamente la ecacia
calentadora de la unidad.
Página 15-ES
