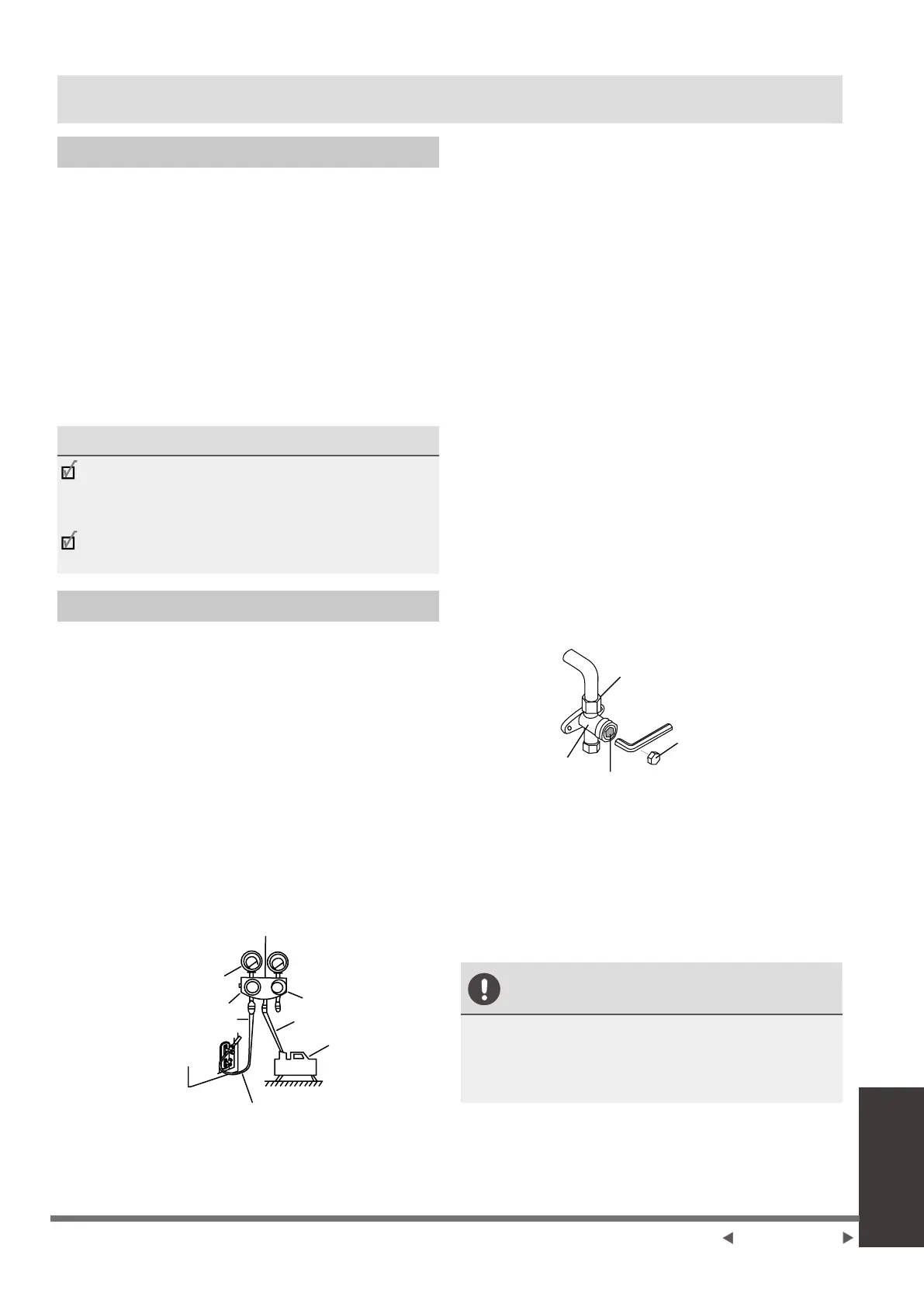

Evacuazione dell’aria
Evacuazione dell’aria
Preparazioni e precauzioni
L'aria e le sostanze estranee nel circuito
del refrigerante possono causare aumenti
anormali della pressione, che possono
danneggiare il condizionatore d'aria, ridurne
l'efcienza e causare lesioni. Utilizzare
una pompa per vuoto e un manometro per
l'evacuazione del circuito del refrigerante,
rimuovendo qualsiasi gas non condensabile e
umidità dal sistema.
L'evacuazione deve essere eseguita al
momento dell'installazione iniziale e quando
l'unità viene trasferita.
PRIMA DI EFFETTUARE L'EVACUAZIONE
Vericare che i tubi di collegamento tra
le unità interna ed esterna siano collegati
correttamente.
Vericare che tutti i cavi siano collegati
correttamente.
Istruzioni per l’evacuazione
1. Collegare il tubo di carica del manometro
collettore alla porta di servizio situata
sulla valvola a bassa pressione dell’unità
esterna.
2. Collegare un altro tubo di carica dal
manometro collettore alla pompa a vuoto.
3. Aprire il lato Bassa pressione
dell'indicatore del collettore. Tenere chiuso
il lato alta pressione.
4. Accendere la pompa a vuoto per evacuare
il sistema.
5. Eseguire il vuoto per almeno 15 minuti o
no a quando il misuratore composto non
indica -76 cmHG (-10
5
Pa).
Manometro collettore
Contatore
-76cmHg
Valvola di bassa
pressione
Tubo di pressione /
Valvola ad alta
pressione
Tubo di carica
Pompa a vuoto
Tubo di carica
Valvola di bassa pressione
6. Chiudere il lato a bassa pressione del
manometro collettore e spegnere la
pompa a vuoto.
7. Attendere 5 minuti, quindi vericare
che non ci siano state alterazioni della
pressione del sistema.
8. Se si verica una variazione della
pressione del sistema, consultare la
sezione Controllo perdite di gas per
informazioni su come vericare eventuali
perdite. Se non vi è alcun cambiamento
nella pressione del sistema, svitare il
tappo della valvola compatta (valvola ad
alta pressione).
9. Inserire la chiave esagonale nella valvola
compatta (valvola ad alta pressione) e
aprire la valvola ruotando la chiave di
1/4 in senso antiorario. Ascoltare il gas
che fuoriesce dal sistema, e richiudere la
valvola dopo 5 secondi.
10. Osservare il manometro per un minuto e
assicurarsi che non vi siano cambiamenti
di pressione. Il manometro dovrebbe
presentare un valore leggermente
superiore a quello della pressione
atmosferica.
11. Rimuovere il tubo di carica dalla porta di
servizio.
Dado svasato
stelo della valvola
Corpo valvola
Tappo
12. Usando una chiave esagonale, aprire del
tutto entrambe le valvole, ad alta e bassa
pressione.
13. Stringere a mano i cappucci delle valvole
su tutte e tre le valvole (porta di servizio,
alta pressione, bassa pressione). È
possibile serrarlo ulteriormente utilizzando
una chiave dinamometrica, se necessario.
APRIRE LO STELO DELLA
VALVOLA CON DELICATEZZA
Mentre si aprono gli steli delle valvole,
ruotare la chiave esagonale nché non si
scontra con il tappo. NON cercare di forzare
la valvola per aprirla ulteriormente.
Pagina 19-IT
