Carrier 42QHG009D8S - Rimuovere Le Sbavature; Estremità del Tubo Svasato; Collegare I Tubi

Connessione
delle tubazioni del
refrigerante

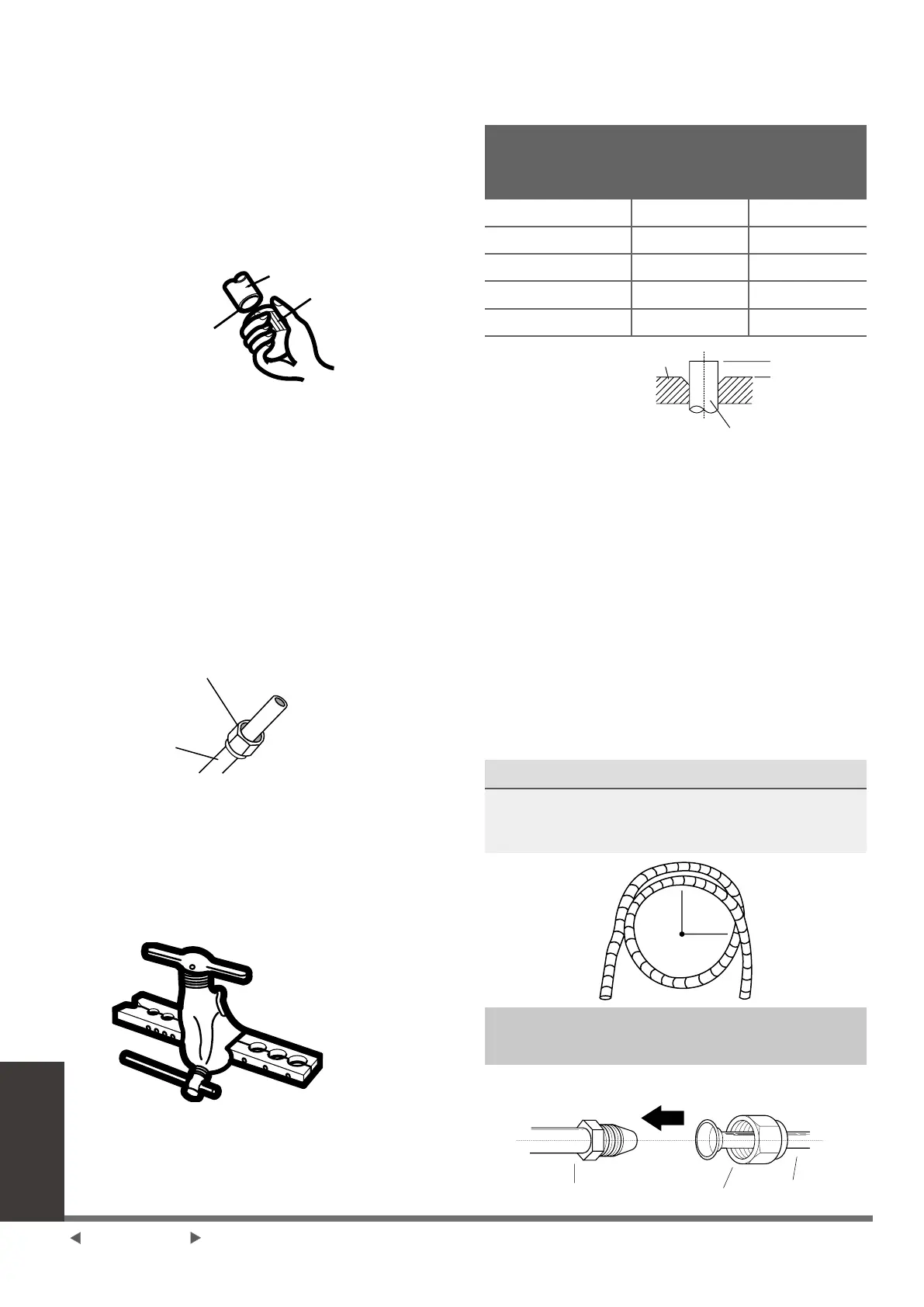

Passo 2: Rimuovere le sbavature.
Le sbavature possono inuire sulla tenuta
ermetica delle giunzioni delle tubazioni del
refrigerante. Devono essere rimosse del tutto.
1. Tenere il tubo inclinato verso il basso per
evitare che le sbavature cadano nel tubo.
2. Utilizzando un alesatore o uno strumento
di sbavatura, rimuovere tutte le sbavature
dalla sezione del tubo tagliata.
Tubo
Alesatore
Rivolgerlo verso
il basso
Passo 3: Estremità del tubo svasato
La svasatura corretta è fondamentale per
ottenere una chiusura ermetica.
1. Dopo aver rimosso le sbavature dal
tubo tagliato, sigillare le estremità con
del nastro in PVC, per evitare che corpi
estranei entrino nel tubo.
2. Rivestire il tubo con del materiale isolante.
3. Posizionare i dadi svasati su entrambe le
estremità del tubo. Assicurarsi che siano
rivolti nella direzione giusta, perché non
è possibile cambiarla direzione dopo la
svasatura.
Dado svasato
Tubo di rame
4. Rimuovere il nastro in PVC dalle estremità
del tubo quando si è pronti per eseguire il
lavoro di svasatura.
5. Bloccare la forma svasata sull'estremità
del tubo. L'estremità del tubo deve
estendersi oltre il bordo della forma
svasata conformemente alle dimensioni
indicate nella tabella seguente.
ESTENSIONE DEL TUBO OLTRE ALLA
FORMA SVASATA
Diametro
esterno del tubo
(mm)
A (mm)
Min. Max.
ø6,35 (ø0,25”) 0,7 (0,0275”) 1,3 (0,05”)
ø9,52 (ø0,375”) 1,0 (0,04”) 1,6 (0,063”)
ø12,7 (ø0,5”) 1,0 (0,04”) 1,8 (0,07”)
ø16 (ø0,63”) 2,0 (0,078”) 2,2 (0,086”)
ø19 (ø0,75”) 2,0 (0,078”) 2,4 (0,094”)
A
Forma bagliore svasata
Tubo
6. Posizionare lo strumento di svasatura
sulla forma.
7. Girare la maniglia dello strumento di
svasatura in senso orario, nché il tubo
non risulta del tutto svasato.
8. Rimuovere l’attrezzo di svasatura e
la forma svasata, quindi ispezionare
l‘estremità del tubo, per individuare
eventuali crepe e vericare la svasatura.
Passo 4: Collegare i tubi
Quando si collegano i tubi del refrigerante,
fare attenzione a non utilizzare una coppia
eccessiva o deformare le tubazioni in alcun
modo. Connettere prima il tubo a bassa
pressione e poi quello ad alta pressione.
RAGGIO MINIMO DI CURVA
Quando si piegano le tubazioni del
refrigerante connettivo, il raggio di curvatura
minimo è di 10 cm.
Raggio
≥10cm
(4 pollici)
Istruzioni per il collegamento delle
tubazioni all'unità interna
1. Allineare il centro dei due tubi che
verranno collegeti.
Tubazioni dell’unità interna Dado svasato Tubo
Pagina 16-IT
