Unità interna
Installazione

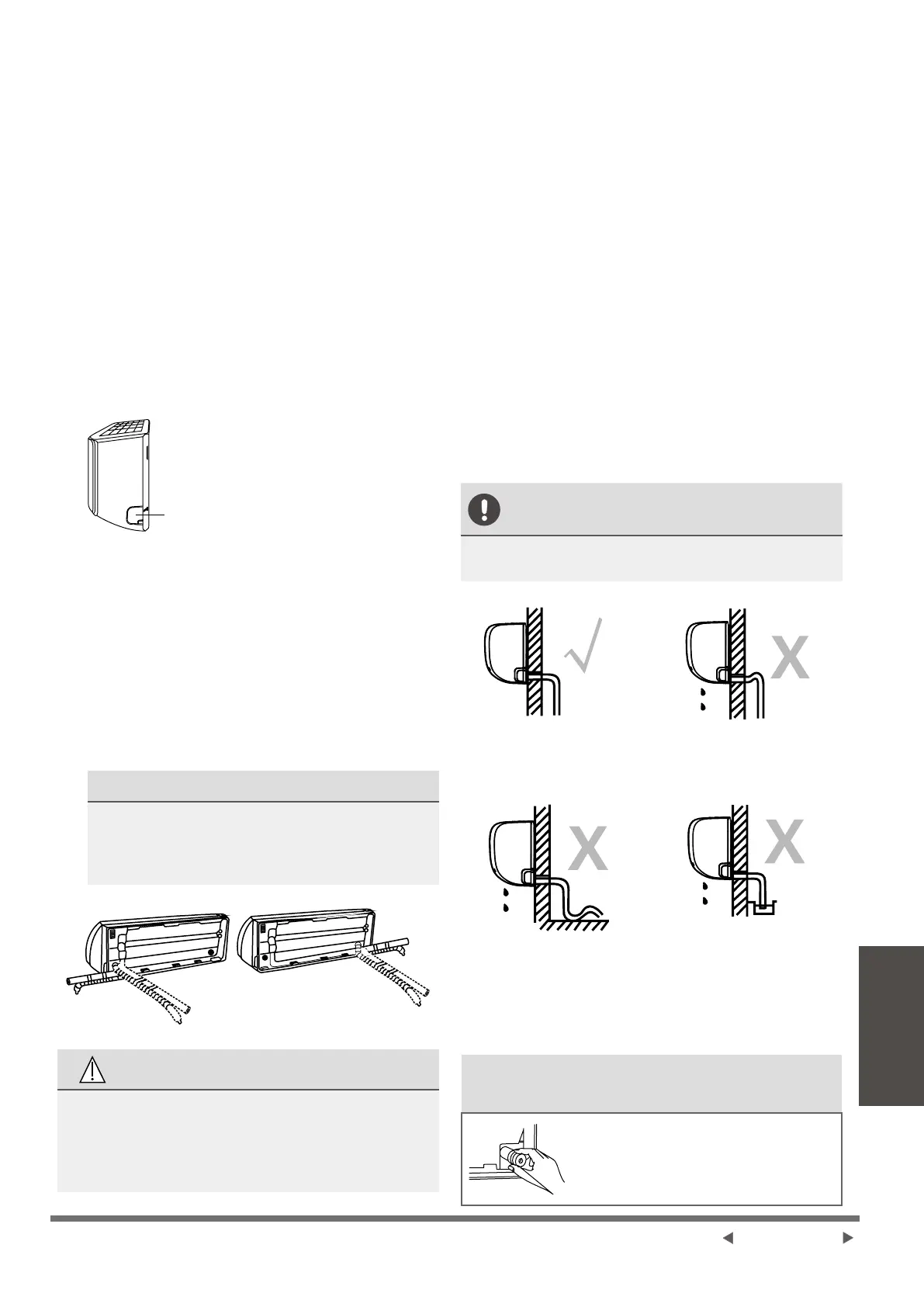

Passo 4: Preparare le tubazioni del
refrigerante
Le tubazioni del refrigerante si trovano all'interno
di una guaina isolante ssata sul retro dell'unità.
È necessario preparare le tubazioni prima di
passarle attraverso il foro nel muro.
1. In base alla posizione del foro sulla parete
rispetto alla piastra di montaggio, scegliere il
lato da cui le tubazioni usciranno dall'unità.
2. Se il foro a parete si trova dietro l'unità,
tenere il pannello estraibile in posizione.
Se il foro a parete si trova sul lato dell'unità
interna, rimuovere il pannello a sfondamento
in plastica da quel lato dell'unità. Ciò creerà
uno slot attraverso il quale le tubazioni
possono uscire dall'unità. Utilizzare una
pinza ad ago se il pannello di plastica è
troppo difcile da rimuovere a mano.
Pannello knock-out
3. Se le tubazioni di connessione esistenti
sono già incorporate nella parete,
procedere direttamente alla fase
Collegamento del tubo di scarico. Se
non sono presenti tubazioni incorporate,
collegare le tubazioni del refrigerante
dell'unità interna alle tubazioni di
connessione che uniranno le unità
interna ed esterna. Fare riferimento alla
sezione Collegamento delle tubazioni
del refrigerante di questo manuale per
istruzioni dettagliate.
NOTA SULL'ANGOLO DI TUBAZIONE
Le tubazioni del refrigerante possono
uscire dall'unità interna da quattro diverse
angolazioni: lato sinistro, lato destro,
posteriore sinistro, posteriore destro.
ATTENZIONE
Fare molta attenzione a non ammaccare o
danneggiare le tubazioni mentre le si piega
lontano dall'unità. Eventuali ammaccature
nelle tubazioni inuenzeranno le prestazioni
dell'unità.
Passo 5: Collegare il tubo di scarico
Per impostazione predenita, il tubo di scarico
è ssato sul lato sinistro dell'unità (quando si
è rivolti verso la parte posteriore dell'unità).
Tuttavia, può anche essere attaccato al
lato destro. Per garantire un drenaggio
adeguato, collegare il tubo di scarico sullo
stesso lato in cui le tubazioni del refrigerante
escono dall'unità. Collegare la prolunga del
tubo di scarico (acquistata separatamente)
all'estremità del tubo di scarico.
● Avvolgere saldamente il punto di connessione
con nastro di teon per garantire una buona
tenuta e prevenire perdite.
● Per la parte del tubo di scarico che rimarrà
all'interno, avvolgerlo con un isolante per
tubi in schiuma per evitare la condensa.
● Rimuovere il ltro dell'aria e versare una
piccola quantità di acqua nella vaschetta di
drenaggio per assicurarsi che l'acqua uisca
dall'unità in modo uniforme.
NOTA SUL POSIZIONAMENTO
DEL TUBO DI SCARICO
Assicurarsi di disporre il tubo di scarico in
base alle gure seguenti.
CORRETTO
Assicurarsi che non vi siano
pieghe o ammaccature nel
tubo di scarico per garantire un
drenaggio adeguato.
NON CORRETTO
Le pieghe nel tubo di
scarico creano trappole
d'acqua.
NON CORRETTO
Le pieghe nel tubo di
scarico creano trappole
d'acqua.
NON CORRETTO
Non posizionare l'estremità del
tubo di scarico in acqua o in
contenitori che raccolgono acqua.
Ciò impedirà il corretto drenaggio.
COLLEGARE IL FORO DI SCARICO
INUTILIZZATO
Per evitare perdite indesiderate,
è necessario tappare il foro
di scarico non utilizzato con il
tappo di gomma fornito.
Pagina 07-IT
