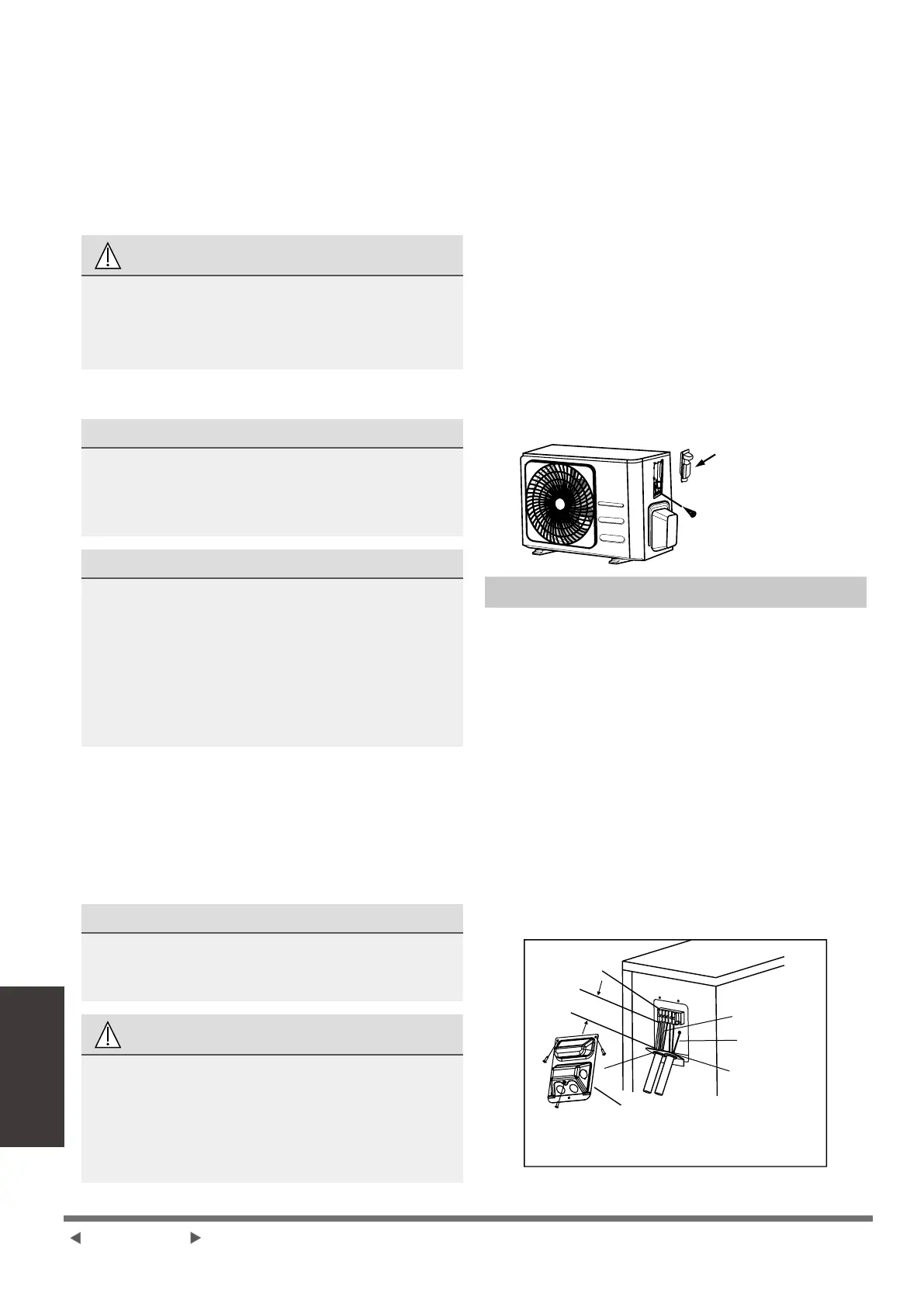

Carrier 42QHG009D8S - Collegare I Cavi DI Segnale E DI Alimentazione

Installazione dell’unità
esterna
Passo 4: Collegare i cavi di segnale e di
alimentazione
La morsettiera dell'unità esterna è protetta da
un coperchio del cablaggio elettrico sul lato
dell'unità. Uno schema di cablaggio completo
è stampato all'interno del coperchio del
cablaggio.
ATTENZIONE:
PRIMA DI EFFETTUARE QUALSIASI
LAVORO ELETTRICO O DI CABLAGGIO,
SPEGNERE L'ALIMENTAZIONE
PRINCIPALE DEL SISTEMA.
1. Preparare il cavo per la connessione
UTILIZZARE IL CAVO GIUSTO
● Cavo di alimentazione interno (se
applicabile): H05VV-F o H05V2V2-F
● Cavo di alimentazione esterno: H07RN-F
● Cavo di segnale: H07RN-F
SCEGLIERE LA MISURA CAVO GIUSTA
Le dimensioni del cavo di alimentazione, del
cavo di segnale, del fusibile e dell'interruttore
necessari sono determinate dalla corrente
massima dell'unità. La corrente massima è
indicata sulla targhetta situata sul pannello
laterale dell'unità. Fare riferimento a questa
targhetta per scegliere il cavo, il fusibile o
l'interruttore corretti.
a. Usando le spellacavi, spellare la guaina di
gomma da entrambe le estremità del cavo
per rivelare circa 40 mm (1,57 pollici) di li
all'interno.
b. Rimuovere l’isolamento dalle estremità dei li.
c. Usando un piegatore per li, aggraffare le
alette a U alle estremità dei li.
ATTENZIONE AL FILO IN DIRETTA
Durante la crimpatura dei li, accertarsi di
distinguere chiaramente il lo sotto tensione
(“L”) dagli altri li.
ATTENZIONE:
TUTTE LE OPERAZIONI DI CABLAGGIO
DEVONO ESSERE EFFETTUATE
ESCLUSIVAMENTE SECONDO IL
DIAGRAMMA DI CABLAGGIO SITUATO
ALL'INTERNO DEL COPERCHIO DEL FILO
DELL'UNITÀ ESTERNA.
2. Svitare il coperchio del cablaggio elettrico
e rimuoverlo.
3. Svitare il morsetto del cavo sotto la
morsettiera e posizionarlo di lato.
4. Collegare il lo secondo lo schema elettrico
e avvitare saldamente l'aletta di ciascun
lo al terminale corrispondente.
5. Dopo aver vericato che tutte le
connessioni siano sicure, avvolgere i li
in modo da impedire all'acqua piovana di
uire nel terminale.
6. Usando il morsetto per cavi, ssare il cavo
all'unità. Avvitare a fondo il serracavo.
7. Isolare i cavi non utilizzati con nastro
isolante in PVC. Disporli in modo che non
tocchino parti elettriche o metalliche.
8. Sostituire il coperchio del lo sul lato
dell'unità e avvitarlo in posizione.
Coperchio
Vite
Nel Nord America
1. Rimuovere il copricavo dall'unità
allentando le 3 viti.
2. Smontare i tappi sul pannello del condotto.
3. Montare moderatamente i tubi del condotto
(non inclusi) sul pannello del condotto.
4. Collegare correttamente sia
l'alimentazione sia le linee di bassa
tensione ai corrispondenti terminali sulla
morsettiera.
5. Mettere a terra l'unità in conformità con i
codici locali.
6. Assicurarsi di dimensionare ogni lo
consentendo più di qualche pollice in più
della lunghezza richiesta per il cablaggio.
7. Utilizzare i controdadi per ssare i tubi del
condotto.
G
Morsettiera
Cavo di
collegamento
Cavo di
alimentazione
Pannello condotto
Copertura del lo
Selezionare il foro passante appropriato in
base al diametro del lo.
Oltre 1,57 pollici. (40mm)
Pagina 14-IT
