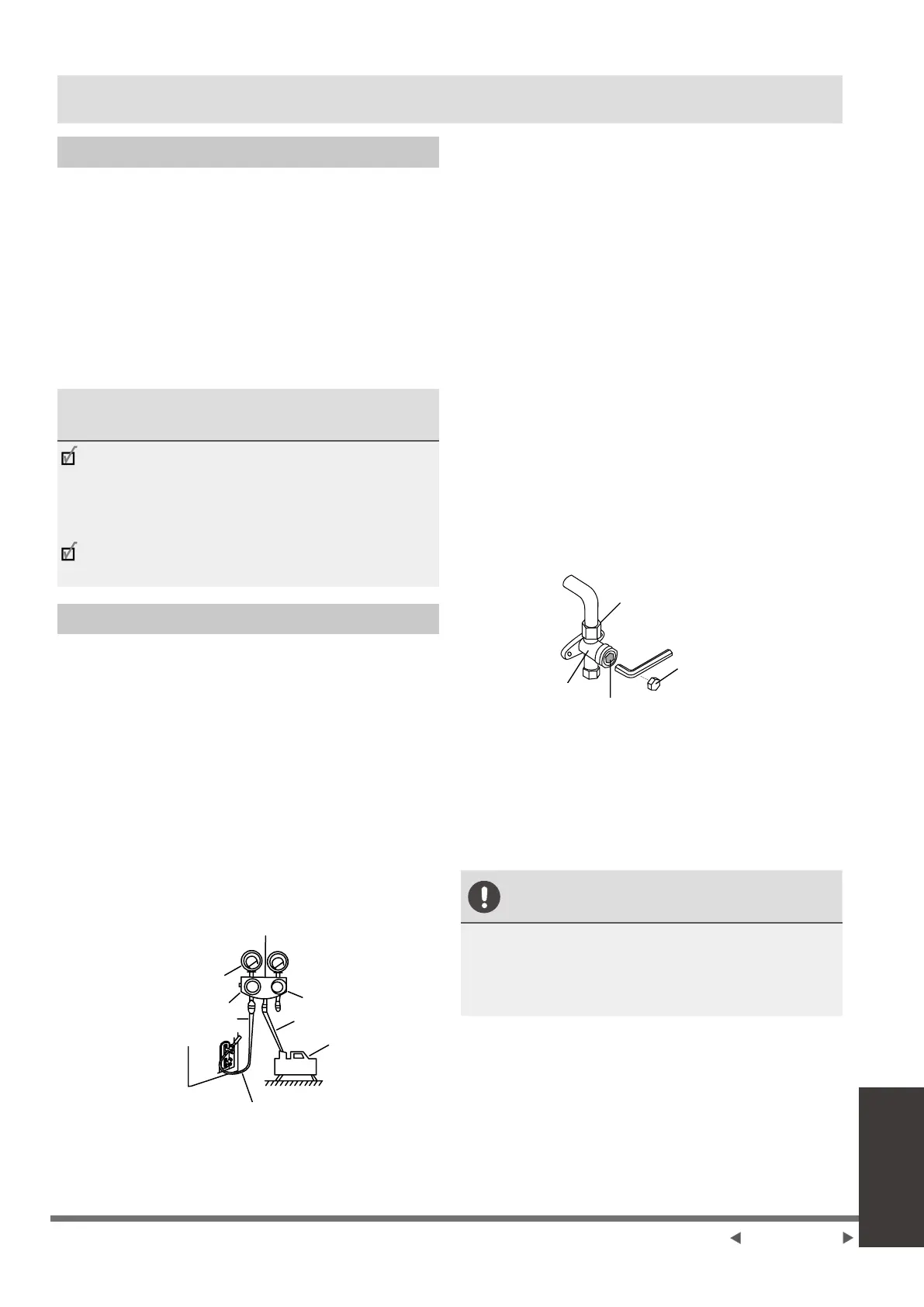

Évacuation d'air
Évacuation d'air
Préparations et précautions
De l'air et des corps étrangers dans le circuit de
réfrigérant peuvent provoquer une augmentation
anormale de la pression, ce qui peut endommager
le climatiseur, réduire son efcacité et causer
des blessures. Utilisez une pompe à vide et une
jauge manifold pour évacuer le circuit frigorique,
retirer tout gaz non condensables et l’humidité de
l’installation.
L'évacuation doit être effectuée sur l'installation
initiale et lorsque l'unité est déplacée.
AVANT DE EFFECTUER
L’ÉVACUATION
Vériez les tuyaux de connexion entre
les unités intérieure et extérieure
pour assure qu’ils sont correctement
connectés.
Assurez-vous que tout le câblage est
correctement connecté.
Instructions d'évacuation
1. Connecter le tuyau de charge de la jauge
manifold au port de maintenance de la vanne
de basse pression de l'unité extérieure.
2. Connecter un autre tuyau de charge de la
jauge manifold à la pompe à vide.
3. Ouvrir le côté basse pression de la jauge
manifold. Gardez le côté haute pression
fermé.
4. Allumer la pompe à vide pour évacuer le
système.
5. Faire le vide pendant au moins de 15 minutes
ou jusqu'à ce que le débitmètre composé
indique -76cmHG (-10
5
Pa).
Jauge manifold
Jauge composée
-76cmHg
Vanne de basse pression
Tuyau forcé
Vanne de haute pression
Tuyau de charge
Pompe à vide
Tuyau de charge
Vanne de basse pression
6. Fermer le côté Basse pression de la jauge
manifold et éteignez la pompe à vide.
7. Attendre 5 minutes, puis vérier qu’il n’y a
pas eu de changement de pression dans le
système.
8. Si la pression du système change, reportez-
vous à la section Vérication des fuites de gaz
pour savoir comment vérier les fuites. S'il
n'y a pas de changement de pression dans le
système, dévisser le capuchon de la vanne à
garniture (vanne à haute pression).
9. Insérer une clé hexagonale dans la valve à
garniture (valve haute pression) et la ouvrez
en tournant la clé d'un quart de tour dans le
sens des aiguilles. En écouter les gaz sortant
du système, puis fermer la vanne après 5
secondes.
10. Observer la jauge de pression pendant une
minute pour vous assurer qu'il n'y a pas
de changement de pression. La jauge de
pression doit indiquer une pression légèrement
supérieure à la pression atmosphérique.
11. Enlever le tuyau de charge du port de service.
Écrou à embase
Tige de vanne
Corps de vanne
Capuchon
12. À l'aide d'une clé hexagonale, ouvrir
complètement les vannes à haute pression et
basse pression.
13. Serrer les capuchons des trois vannes (port
de service, haute pression, basse pression)
à la main. Vous pouvez le serrer davantage à
l’aide d’une clé de torque si nécessaire.
OUVRIR DÉLICATEMENT DE TIGE
DE SOUPAPE
Lorsque vous ouvrez les tiges de valve,
tournez la clé hexagonale jusqu'à ce qu'elle
frappe le bouchon. N'essayez pas de forcer
la vanne à pour l’ouvrir davantage.
