Passo 8: Montare l'unità interna
Se sono state installate nuove tubazioni di
connessione sull'unità esterna, procedere
come segue:
1. Se le tubazioni del refrigerante sono
già passate attraverso il foro nel muro,
passare al punto 4.
2. In caso contrario, controllare due volte che
le estremità dei tubi del refrigerante siano
sigillate per impedire l'ingresso di sporco o
materiali estranei nei tubi.
3. Passare lentamente il fascio avvolto di tubi
del refrigerante, il tubo di scarico e il lo
del segnale attraverso il foro nel muro.
4. Agganciare la parte superiore dell'unità
interna sul gancio superiore della piastra
di montaggio.
5. Vericare che l'unità sia agganciata
saldamente al montaggio esercitando una
leggera pressione sui lati sinistro e destro
dell'unità. L'unità non deve oscillare o
spostarsi.
6. Usando una pressione uniforme, spingere
verso il basso sulla metà inferiore
dell'unità. Continuare a spingere verso il
basso nché l'unità non scatta sui ganci
lungo la parte inferiore della piastra di
montaggio.
7. Ancora una volta, vericare che l'unità
sia montata saldamente applicando una
leggera pressione sui lati sinistro e destro
dell'unità.
Se le tubazioni del refrigerante sono già
integrate nel muro, procedere come segue:
1. Agganciare la parte superiore dell'unità
interna sul gancio superiore della piastra
di montaggio.

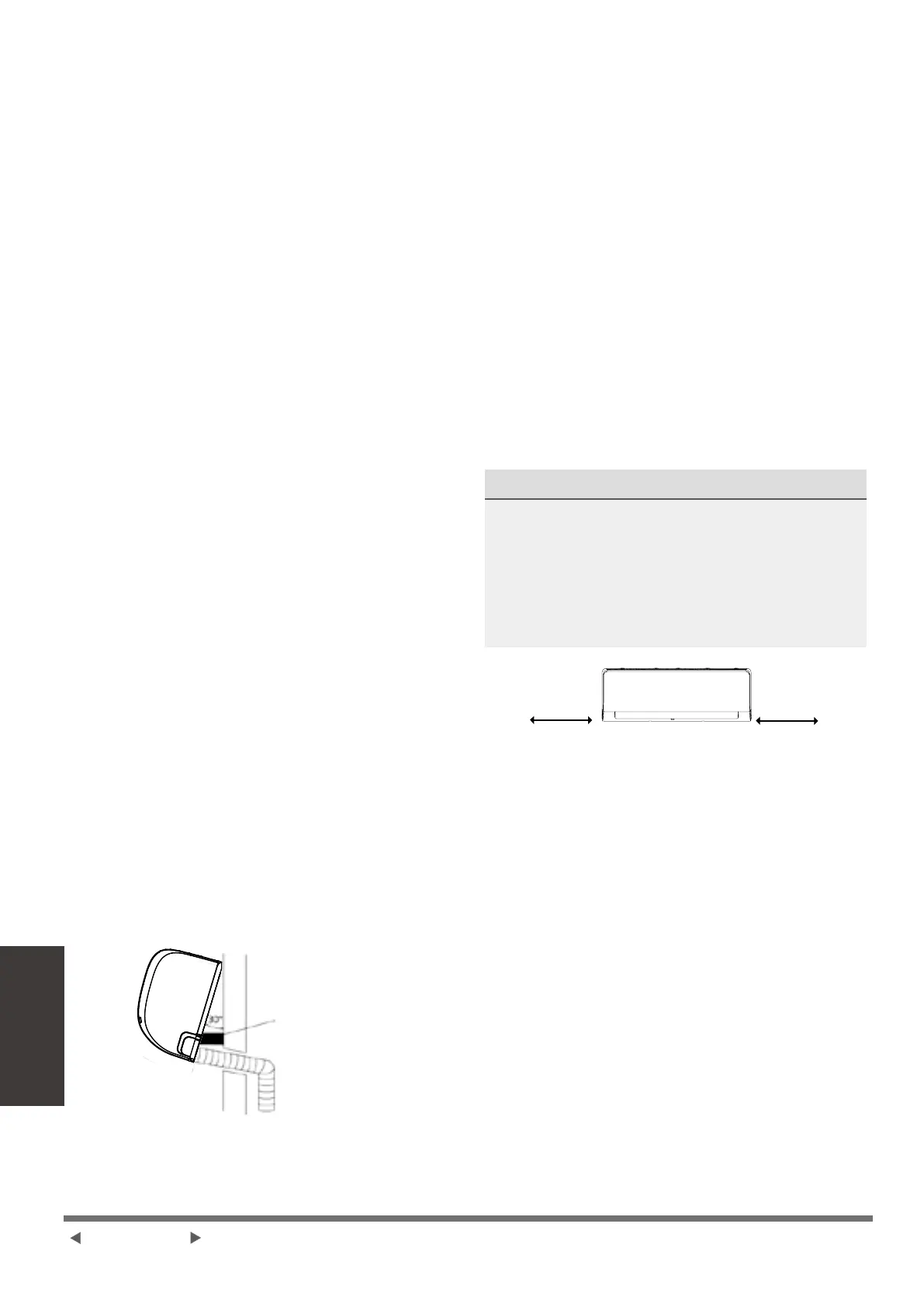

2. Utilizzare una staffa o un cuneo per
sostenere l'unità, offrendo così spazio
sufciente per collegare le tubazioni del
refrigerante, il cavo di segnale e il tubo di
scarico.
Cuneo
3. Collegare il tubo di scarico e le tubazioni
del refrigerante (consultare la sezione
Collegamento delle tubazioni del
refrigerante di questo manuale per
istruzioni).
4. Tenere il punto di connessione del tubo
esposto per eseguire il test di tenuta
(consultare la sezione Controlli elettrici e
controlli di tenuta di questo manuale).
5. Dopo la prova di tenuta, avvolgere il punto
di connessione con nastro isolante.
6. Rimuovere la staffa o il cuneo che sta
sostenendo l'unità.
7. Usando una pressione uniforme, spingere
verso il basso sulla metà inferiore
dell'unità. Continuare a spingere verso il
basso nché l'unità non scatta sui ganci
lungo la parte inferiore della piastra di
montaggio.
L'UNITÀ È REGOLABILE
Tenere presente che i ganci sulla piastra
di montaggio sono più piccoli dei fori sul
retro dell'unità. Se non si dispone di spazio
sufciente per collegare i tubi incorporati
all'unità interna, l'unità può essere regolata a
sinistra o a destra di circa 30-50 mm (1,25-
1,95 pollici), a seconda del modello.
Spostare a sinistra o a destra
30-50mm (1,2-
1,95 pollici)
30-50mm (1,2-
1,95 pollici)
Installazione dell’unità
interna
