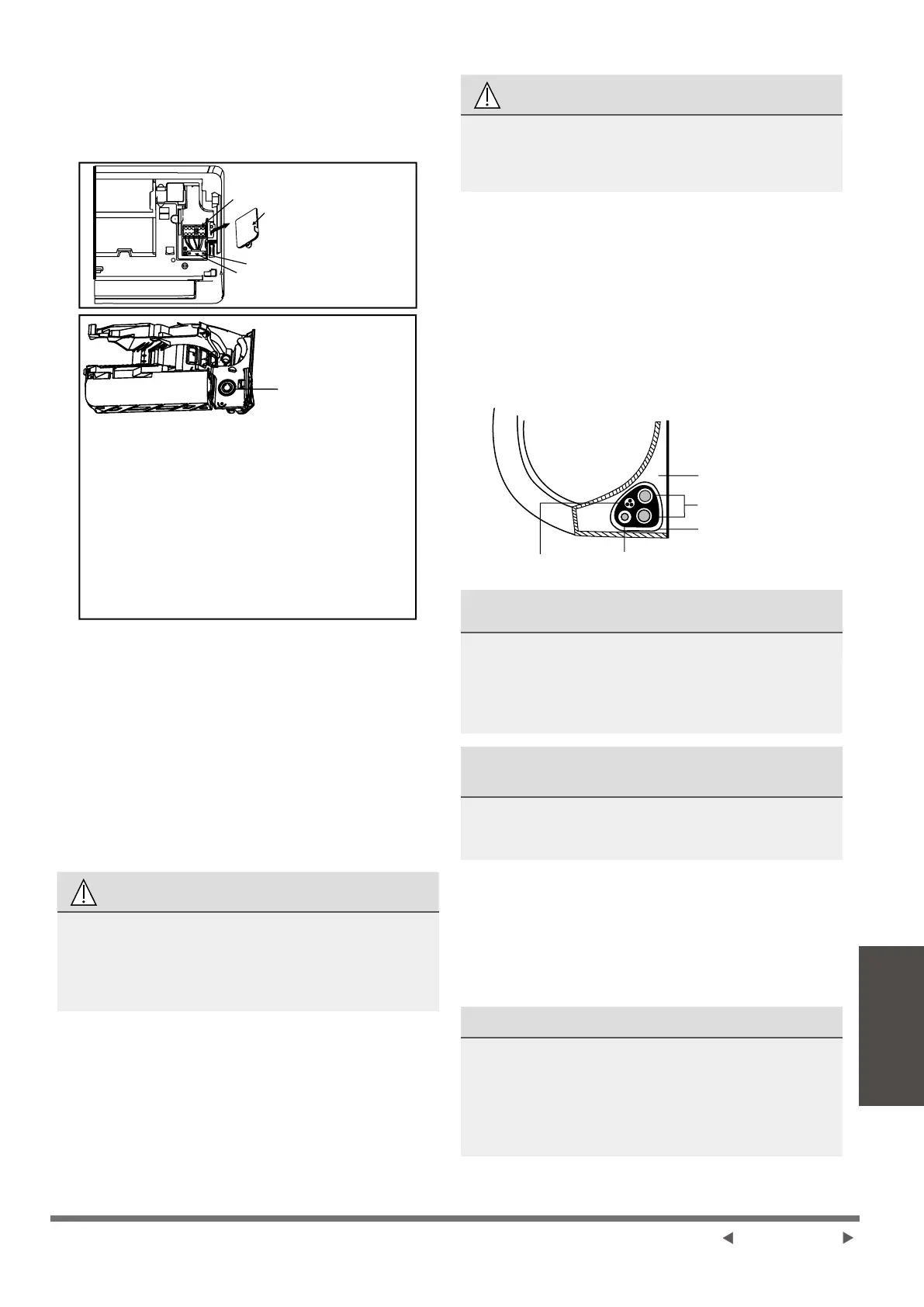

1. Aprire il pannello anteriore dell'unità interna.
2. Usando un cacciavite, aprire il coperchio della
cassetta dei cavi sul lato destro dell'unità.
Questo rivelerà la morsettiera.
Vista frontale
Morsettiera
Copertura del lo
Vite
Stringicavo
Pannello knock-out
NOTA:
● Afnché le unità con tubo del condotto colleghino
il cavo, rimuovere il grande pannello di plastica
per creare uno slot attraverso il quale è possibile
installare il tubo del condotto.
● Per le unità con cavo a cinque conduttori,
rimuovere il piccolo pannello di espulsione
centrale per creare uno slot attraverso il quale il
cavo può uscire.
● Utilizzare una pinza ad ago se il pannello di
plastica è troppo difcile da rimuovere a mano.
Vista posteriore
(solo per alcune
unità)
3. Svitare il morsetto del cavo sotto la morsettiera
e posizionarlo di lato.
4. Di fronte al retro dell'unità, rimuovere il
pannello di plastica sul lato inferiore sinistro.
5. Inserire il cavo del segnale attraverso questo
slot, dalla parte posteriore dell'unità alla parte
anteriore.
6. Di fronte alla parte anteriore dell'unità,
collegare il lo secondo lo schema elettrico
dell'unità interna, collegare l'anello a U e
avvitare saldamente ciascun lo al terminale
corrispondente.
ATTENZIONE
NON MISCELARE FILI LIVE E NULL
Ciò è pericoloso e può causare
malfunzionamenti dell'unità di
climatizzazione.
7. Dopo aver vericato che tutte le connessioni
siano sicure, utilizzare il fermacavo per ssare
il cavo di segnale all'unità. Avvitare a fondo il
serracavo.
8. Riposizionare il coperchio dei cavi sulla parte
anteriore dell'unità e il pannello di plastica sul
retro.
NOTA SUL CABLAGGIO
IL PROCESSO DI CONNESSIONE
CABLAGGIO PU DI DIFFERIRE
LEGGERMENTE TRA UNITÀ E REGIONI.
Passo 7: Avvolgimento e cavi
Prima di passare le tubazioni, il tubo di scarico
e il cavo di segnale attraverso il foro a parete, è
necessario raggrupparli insieme per risparmiare
spazio, proteggerli e isolarli (Non applicabile in
Nord America).
1. Raggruppare il tubo di scarico, i tubi del
refrigerante e il cavo di segnale come
mostrato di seguito:
Unità interna
Spazio dietro l'unità
Tubazioni del
refrigerante
Nastro isolante
Filo di segnale Tubo di scarico
IL TUBO DI SCARICO DEVE ESSERE
SOTTO IL FONDO
Accertarsi che il tubo di scarico sia nella parte
inferiore del fascio. Posizionare il tubo di scarico
nella parte superiore del fascio può causare
il trabocco della vaschetta di scarico, che può
provocare incendi o danni all'acqua.
NON intrecciare il cavo del segnale
con altri cavi.
Durante il raggruppamento di questi articoli, non
intrecciare o incrociare il cavo del segnale con
altri cavi.
2. Usando il nastro adesivo in vinile, collegare il
tubo di scarico alla parte inferiore dei tubi del
refrigerante.
3. Usando nastro isolante, avvolgere saldamente
il lo del segnale, i tubi del refrigerante e il
tubo di scarico. Ricontrolla che tutti gli articoli
siano raggruppati.
NON AVVOLGERE FINE TUBAZIONE
Quando si avvolge il fascio, mantenere le
estremità della tubazione non imballate. È
necessario accedervi per vericare la presenza
di perdite al termine del processo di installazione
(fare riferimento alla sezione Controlli elettrici e
Controlli di tenuta di questo manuale).
Unità interna
Installazione
Pagina 09-IT
