Carrier 42QHG009D8S Installation Manual

Installation de l'unité
intérieure

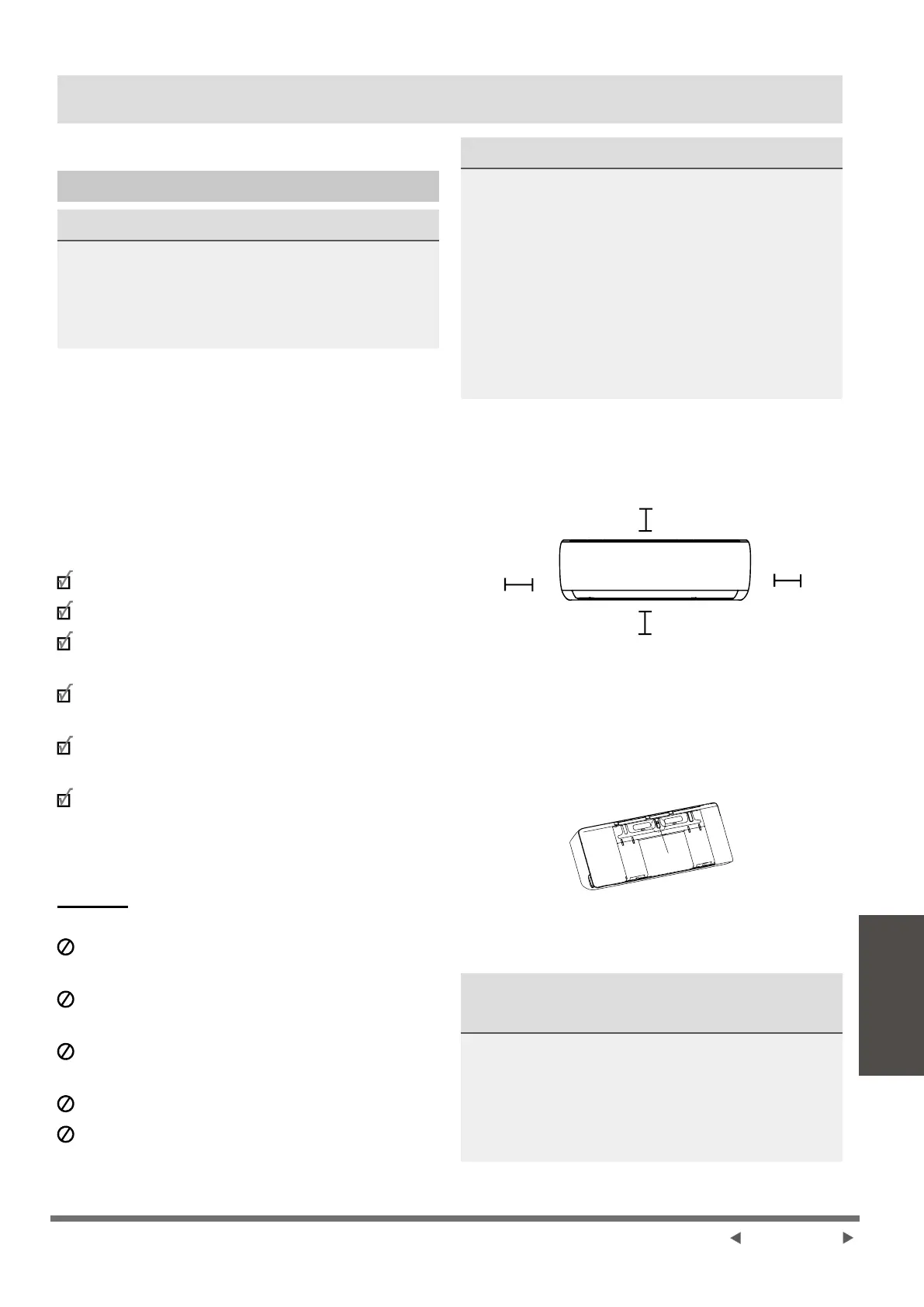

Installation de l'unité intérieure
Instructions d’installation - Unité
intérieure
AVANT L’INSTALLATION
Avant d’installer l’unité intérieure, reportez à
l’étiquette gurant sur l’emballage du produit pour
vous assurer que le numéro de modèle de l’unité
intérieure correspond au numéro de modèle de
l’unité extérieure.
Étape 1: Sélectionner l’emplacement
d’installation
Avant d'installer l'unité intérieure, vous
devez choisir un emplacement approprié.
Les normes suivantes vous aideront à
choisir un emplacement approprié pour
l’unité.
Emplacement approprié d'installation
doit répondre aux standards suivants:
Bonne circulation de l’air
Drainage pratique
Le bruit de l’unité ne dérangera pas les
autres
Ferme et solide - l’emplacement ne vibre
pas
Sufsamment solide pour supporter le
poids de l’unité
Un emplacement situé à au moins un
mètre de tous les autres dispositifs
électriques (par exemple, télévision,
radio, ordinateur)
NE PAS installer l’unité dans les endroits
suivants :
À proximité de toute source de chaleur,
de vapeur ou de gaz combustible
À proximité d’articles inammables tels
que des rideaux ou des vêtements
À proximité de tout obstacle susceptible
de bloquer la circulation d’air
Près de la porte
Dans un endroit soumis à la lumière
directe du soleil
NOTE SUR LE TROU DE MUR:
S’il n’y a pas de tuyauterie de réfrigérant xée:
Lorsque vous choisissez un emplacement, vous
devez laisser un espace sufsant pour un trou
dans le mur (voir l’étape Percer un trou dans
le mur pour la tuyauterie de connexion) pour
le câble de signal et la tuyauterie de réfrigérant
reliant les unités intérieures et extérieures. La
position par défaut pour toute la tuyauterie est le
côté droit de l’unité intérieure (en face de l’unité).
Cependant, l’unité peut accueillir des tuyaux à
gauche et à droite.
Consultez le diagramme suivant an
d’assurer la bonne distance avec les murs
et le plafond:
15cm (5,9 pouces) ou plus
2,3m (90,55 pouces) ou plus
12cm (4,75
pouces) ou
plus
12cm (4,75
pouces) ou
plus
Étape 2: Fixer la plaque de montage au
mur
La plaque de montage est le dispositif sur
lequel vous monterez l’unité intérieure.
● Enlevez la vis qui xe la plaque de montage
à l’arrière de l’unité intérieure.
● Fixez la plaque de montage au mur avec
les vis fournies. Assurez-vous que la plaque
de montage est à plat contre le mur.
NOTE POUR LES MURS EN BÉTON OU EN
BRIQUE:
Si le mur est en brique, béton, ou matériau
similaire, percer des trous de 5mm de diamètre
(diamètre 0,2 pouce) dans le mur et insérez
les ancrages de manchon fournis. Puis xez la
plaque de montage au mur en serrant les vis
directement dans les ancrages d’attache.
Page 05-FR
