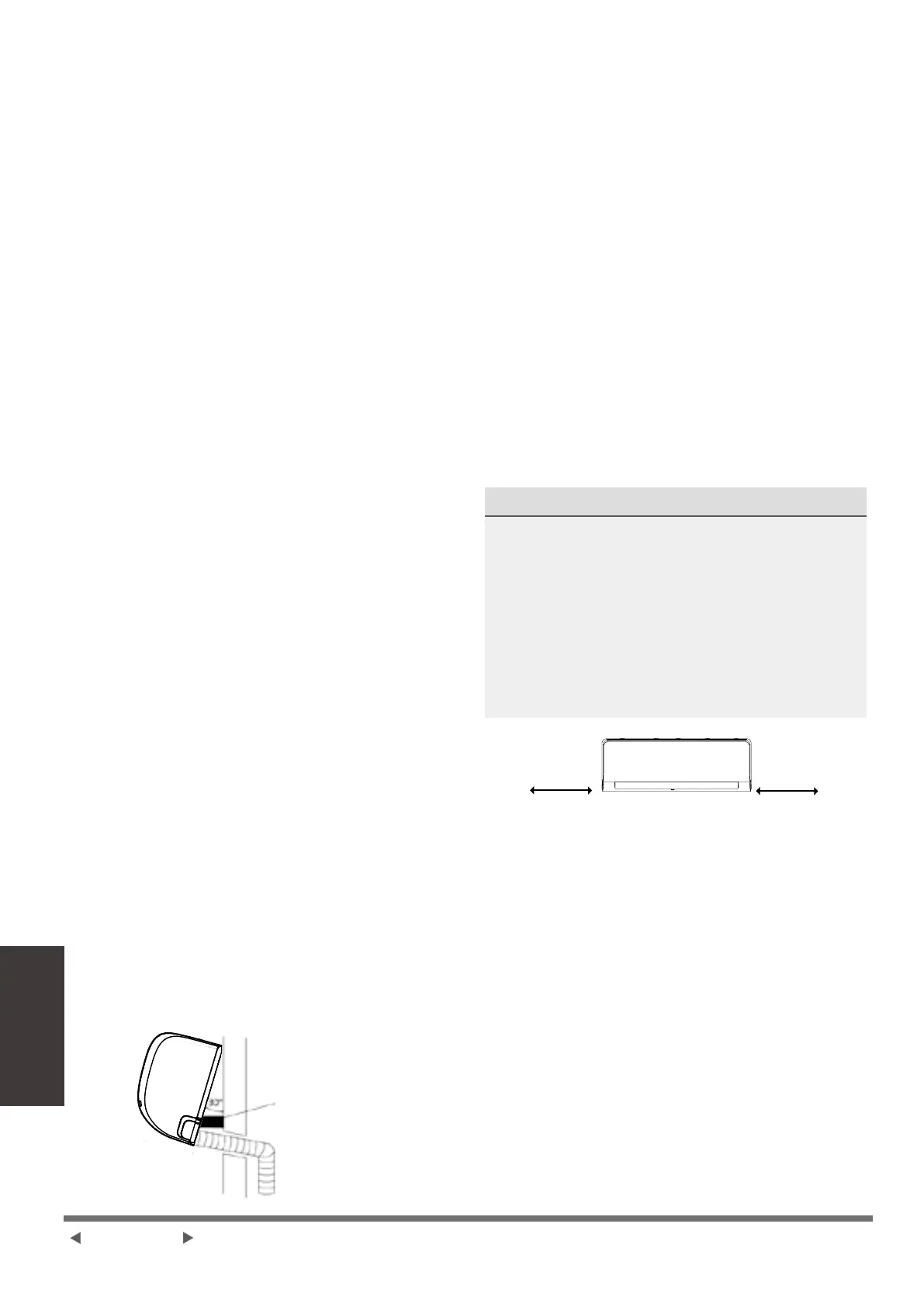

Étape 8: Installer l'unité intérieure
Si vous avez installé une nouvelle
tuyauterie de connexion à l’unité
extérieure, procédez aux étapes suivantes:
1. Si vous avez déjà passé la tuyauterie de
réfrigérant à travers le trou dans le mur,
passez à l'étape 4.
2. Sinon, vériez à nouveau que les
extrémités des tuyaux de réfrigérant
sont bien étanches pour empêcher
la pénétration de saleté ou de corps
étrangers dans les tuyaux.
3. Passez lentement le faisceau enveloppé
de tuyaux de réfrigérant, le tuyau de
drainage et le câble de signal à travers le
trou dans le mur.
4. Accrochez le haut de l'unité intérieure
au crochet supérieur de la plaque de
montage.
5. Vériez que l'unité est bien accrochée
lors du montage en appliquant une légère
pression sur les côtés gauche et droit
de l'unité. L'unité ne doit pas bouger ni
bouger.
6. En exerçant une pression uniforme,
appuyez sur la moitié inférieure de l'unité.
Continuez à appuyer jusqu'à ce que l'unité
s'enclenche dans les crochets situés au
bas de la plaque de montage.
7. Vériez que l’unité est correctement
montée en appliquant une légère pression
sur les côtés gauche et droit de l’unité.
Si la tuyauterie de réfrigérant est déjà
encastrée dans le mur, procédez comme
suit:
1. Accrochez le haut de l'unité intérieure
au crochet supérieur de la plaque de
montage.
2. Utilisez un support ou un coin pour
maintenir l’unité en place, en vous laissant
sufsamment de place pour raccorder la
tuyauterie de réfrigérant, le câble de signal
et le tuyau de drainage.
Coin
3. Connectez le tuyau de vidange et la
tuyauterie de réfrigérant (référer à la
section Raccordement de la tuyauterie
de réfrigérant de ce manuel pour les
instructions).
4. Maintenez le point de raccordement du
tuyau exposé pour effectuer le test de fuite
(voir la section Vérications électriques
et vérications de fuites de ce manuel).
5. Après le test d'étanchéité, enveloppez le
point de connexion avec du ruban isolant.
6. Retirez le support ou le coin qui supporte
l’unité.
7. En exerçant une pression uniforme,
appuyez sur la moitié inférieure de l'unité.
Continuez à appuyer jusqu'à ce que l'unité
s'enclenche dans les crochets situés au
bas de la plaque de montage.
L' UNITÉ EST RÉGLABLE
Gardez à l'esprit que les crochets de la
plaque de montage sont plus petits que les
trous à l'arrière de l'unité. Si vous constatez
que vous ne disposez pas de sufsamment
d'espace pour connecter les tuyaux
encastrés à l'unité intérieure, l'unité peut
être ajustée à gauche ou à droite d'environ
30 à 50 mm (1,25 à 1,95 pouces), selon le
modèle.
Déplacer à gauche ou à droite
30-50mm (1,2-
1,95 pouces)
30-50mm (1,2-
1,95 pouces)
Installation de l'unité
intérieure
Page 10-FR
