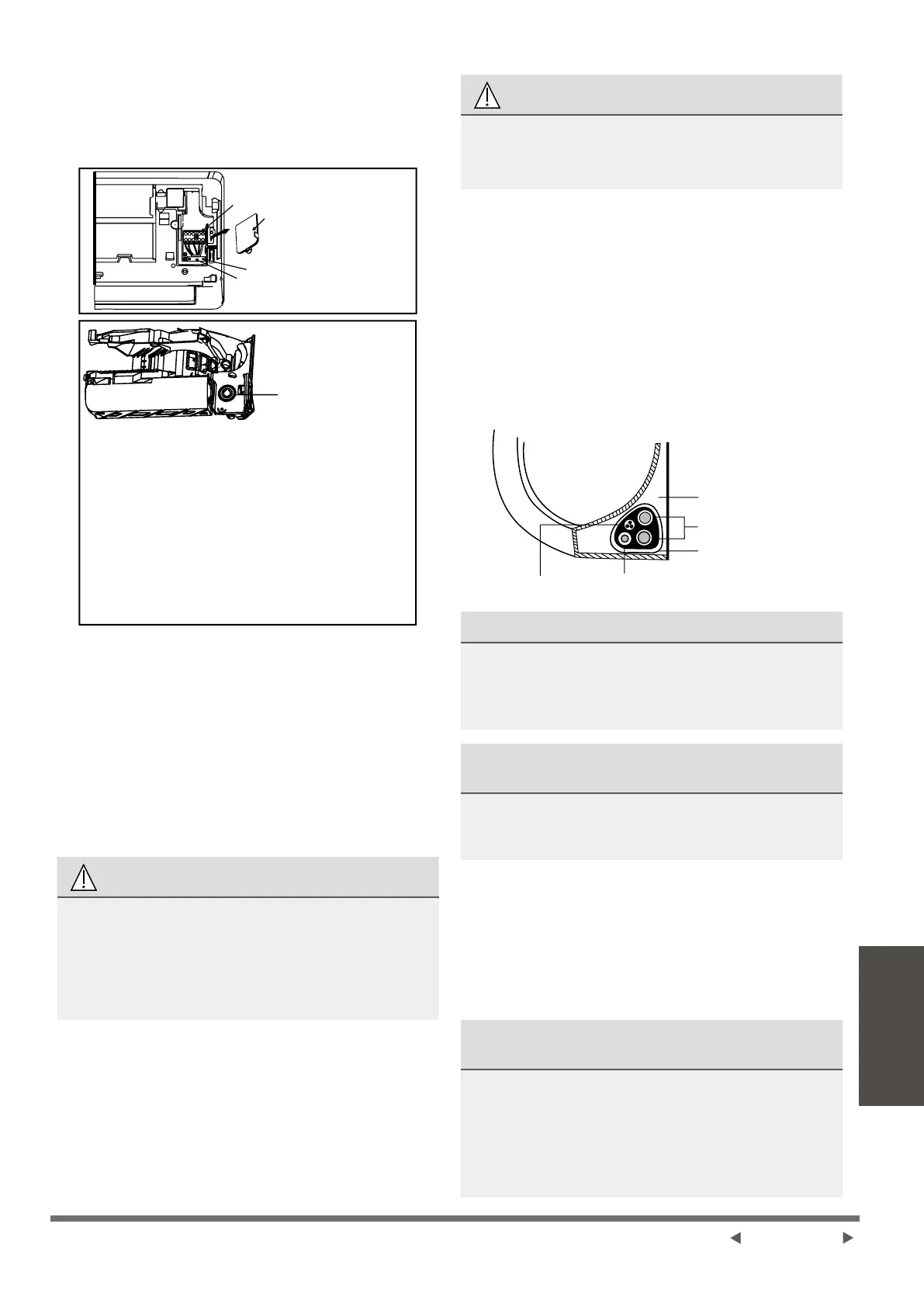

1. Ouvrez le panneau avant de l'unité intérieure.
2. À l’aide d’un tournevis, ouvrez le couvercle de
la boîte à bornes sur le côté droit de l’unité.
Cela révélera la boîte à bornes.
Vue de devant
Boîte à bornes
Couverture de l
Vis
Serre-câble
Panneau Knock-
Out
NOTE:
Pour les unités avec tube de guidage pour
connecter le câble, retirez le grand panneau
en plastique konck-out pour créer une fente à
travers laquelle le tube de guidage peut être
installé.
Pour les unités avec câble à cinq conducteurs,
retirez le petit panneau en plastique knock-out
au centre pour créer une fente à travers laquelle
le câble peut sortir.
Utilisez une pince à bec eflé si le panneau en
plastique est trop difcile à retirer à la main.
Vue arrière
(pour certaines unités
seulement)
3. Dévissez le serre-câble sous la boîte à bornes
et le placer sur le côté.
4. Face à l'arrière de l'unité retirez le panneau en
plastique situé en bas à gauche.
5. Faites passer le câble de signal à travers cette
fente, de l’arrière de l’unité vers l’avant.
6. Face à l’avant de l’unité, reliez le l selon
le schéma de câblage de l’unité intérieure,
connectez la patte en u et visser fermement
chaque l au terminal correspondant.
ATTENTION
NE PAS MELANGER LES LIGNE DE
ZERO RT LIGNE DE FEU
Ceci est dangereux et peut entraîner
un dysfonctionnement de l’unité de
climatisation.
7. Après avoir vérié que chaque connexion est
sécurisée, utilisez le serre-câble pour attacher
le câble de signal à l'unité. Vissez fermement
le serre-câble.
8. Remettez en place le couvre-l à l'avant de
l'unité et le panneau en plastique à l'arrière.
NOTE SUR LE CABLAGE
LE PROCESSUS DE CONNEXION DE
CÂBLAGE PEUT DIFFÉRER LÉGÈREMENT
ENTRE UNITÉS ET RÉGIONS
Étape 7: Envelopper la tuyauterie et le câble
Avant de faire passer la tuyauterie, le tuyau de
drainage et le câble de signal à travers le trou
mural, vous devez les regrouper pour économiser
de l'espace, les protéger et les isoler (non
applicable en Amérique du Nord).
1. Attachez le tuyau de vidange, les tuyaux
de réfrigérant et le câble de signal comme
indiqué ci-dessous:
Unité intérieure
Espace derrière l'unité
Tuyauterie de réfrigérant
Ruban isolant
Fil de signal Tuyau de drainage
LE TUYAU DE DRAINAGE DOIT ÊTRE AU FOND
Assurez-vous que le tuyau de vidange est au bas du
paquet. Si vous placez le tuyau de vidange au sommet
du faisceau, le bac de vidange risque de déborder, ce
qui peut provoquer un incendie ou des dégâts d'eau.
NE PAS ENROULER LE CABLE DE
SIGNAL AVEC D'AUTRES FILS
Lorsque vous réunissez ces éléments, n’attachez
ni ne croisez le câble de signal avec aucun autre
câblage.
2. À l’aide de ruban adhésif en vinyle, xez le
tuyau de vidange au-dessous des tuyaux de
réfrigérant.
3. À l’aide de ruban isolant, enveloppez le câble
de signal, les tuyaux de réfrigérant et le tuyau
de vidange ensemble. Double-vériez que
tous les éléments sont regroupés.
NE PAS ENROULER LES EXTREMITES DE
TUYAUTERIE
Lorsque vous enveloppez le paquet, laissez les
extrémités de la tuyauterie non enveloppées.
Vous devez y accéder pour rechercher des fuites
à la n du processus d'installation (voir la section
Vérications électriques et vérications de
fuites du présent manuel).
Installation de l'unité
intérieure
