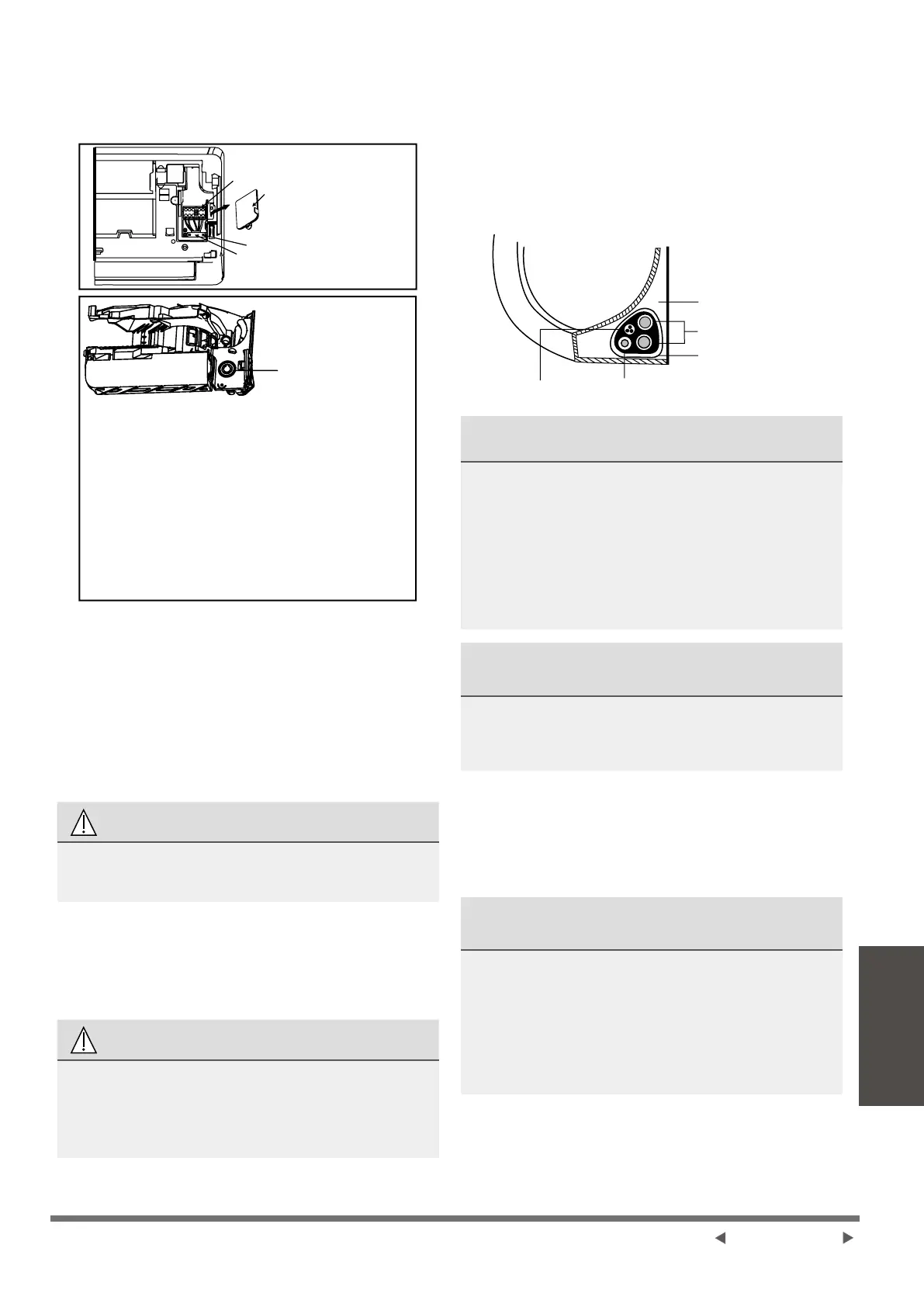

1. Abra el panel frontal de la unidad interior.
2. Utilizando un destornillador, abra la tapa de la caja
de cables en el lado derecho de la unidad. Así verá
el bloque de terminales.
Vista frontal
Bloque de terminales
Cubierta de cables
Tornillo
Pinza de cables
Panel extraíble
AVISO:
● Para las unidades con tubo de conducto para
conectar el cable, quite el panel de plástico
grande extraíble para crear un espacio a través
del cual el tubo de conducto se puede instalar.
● Para las unidades con cables de cinco hilos,
quite el panel extraíble pequeño de plástico
para crear un espacio a través del cual el
cable puede salir.
● Utilice un alicate de punta na si el panel de
plástico es muy difícil de quitar a mano.
Vista posterior
(para algunas
Unidades solamente)
3. Desatornille la pinza de cables bajo el bloque de
terminales y colóquela a un lado.
4. Mirando a la parte trasera de la unidad, retire el
panel plástico del lado inferior izquierdo.
5. Introduzca el cable de señal a través de este
oricio, desde la parte trasera de la unidad a la
delantera.
6. Mirando a la parte delantera de la unidad, conecte
el cable de acuerdo con el diagrama de cableado
de la unidad interior, conecte la lengüeta en U
y atornille rmemente cada cable a su terminal
correspondiente.
PRECAUCIÓN
NO MEZCLE CABLES CON CARGA Y SIN CARGA
Esto es peligroso y puede causar averías en el aire
acondicionado.
7. Tras comprobar todas las conexiones para
asegurarse de que sean correctas, utilice la pinza
de cables para jar el cable de señal a la unidad.
Atornille rmemente la pinza de cables.
8. Vuelva a colocar la cubierta de cables en la parte
delantera de la unidad, y el panel de plástico en la
parte trasera.
AVISO SOBRE EL CABLEADO
EL PROCESO DE CONEXIÓN DEL
CABLEADO PODRÍA DIFERIR
LIGERAMENTE SEGÚN LAS UNIDADES
Y LAS REGIONES.
Paso 7: Envolver las tuberías y los cables
Antes de pasar las tuberías, la manguera de drenaje y
el cable de señal a través del agujero de la pared, debe
agruparlos para ahorrar espacio, protegerlos y aislarlos
(No aplicable en Norteamérica).
1. Agrupe la manguera de drenaje, las tuberías de
refrigerante y el cable de señal como se muestra a
continuación:
Unidad Interior
Espacio detrás de la
unidad
Tuberías de
refrigerante
Cinta aislante
Cable de señal Manguera de drenaje
LA MANGUERA DE DRENAJE DEBE
ESTAR ABAJO
Asegúrese de que la manguera de drenaje
esté en la parte inferior del conjunto.
Colocar la manguera de drenaje en la
parte superior del conjunto puede causar
que la bandeja de drenaje se desborde, lo
que puede provocar incendios o daños por
agua.
NO ENTRELACE EL CABLE DE SEÑAL
CON OTROS CABLES
Al agrupar estos objetos, no entrelace o
cruce el cable de señal con ningún otro
cable.
2. Utilizando cinta adhesiva de vinilo, je la manguera
de drenaje a la parte inferior de las tuberías de
refrigerante.
3. Utilizando cinta aislante, enrolle rmemente el
cable de señal, las tuberías de refrigerante y la
manguera de drenaje. Revise de nuevo que todos
los objetos estén agrupados.
NO ENROLLE LOS EXTREMOS DE
LAS TUBERÍAS
Al agrupar el conjunto, mantenga los
extremos de las tuberías sin envolver.
Necesita acceder a ellos para realizar la
revisión de fugas al nal del proceso de
instalación (consulte la sección Revisiones
Eléctricas y de Fugas de este manual).
Unidad Interior
Instalación
Página 09-ES
