DISTRIBUTION SYSTEMS - ELECTRICA L POWE R SYSTEM

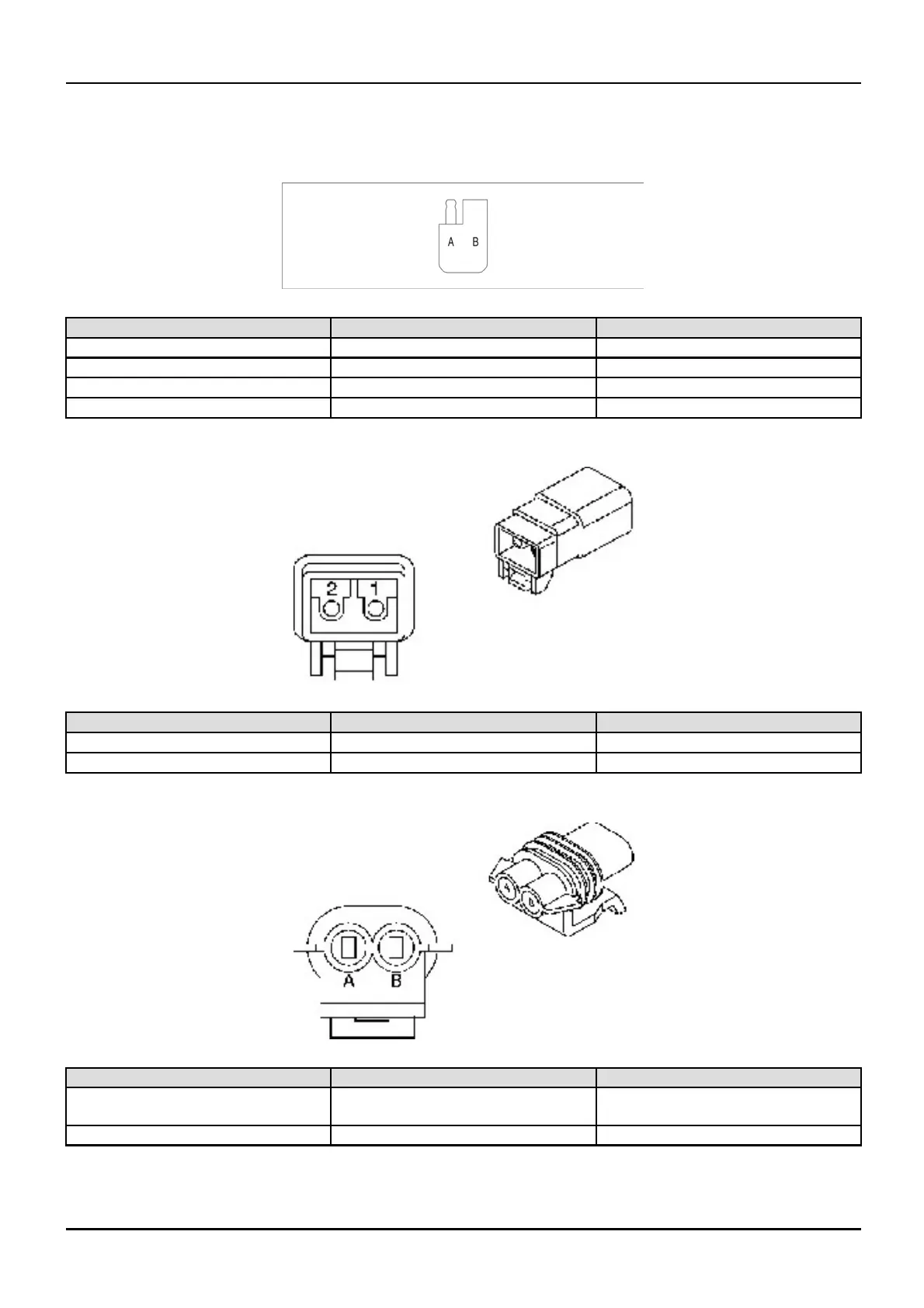

Connector - Component diagram frame 15 (A.30.A.87 - C .20.F.15)
435, 445, 445CT
Connector 73
cnh_style-24 1
Cavity Circuit ID
Description
A
178HB (B)
From connector 76 pin 2
B
547E (B)
To connector 76 pin 1
A
178HA (B)
From connector 115A pin B
B
547D (T)
To connector 115A pin A to ground
Connector 76
225316c1 2
Cavity Circuit ID
Description
1
547E (B)
From connector 73 pin B
2
178HB (B)
To connector 73 pin A
Connector 115
256340a1 3
Cavity Circuit ID
Description
A
547B (T)
From connector 75 pin A Hydraulic
Coupler Switch
B
178BL (B)
To ground
1 04/05/2005
A.30.A / 34
