Italiano Dispositivo passo-passo EX3™
146

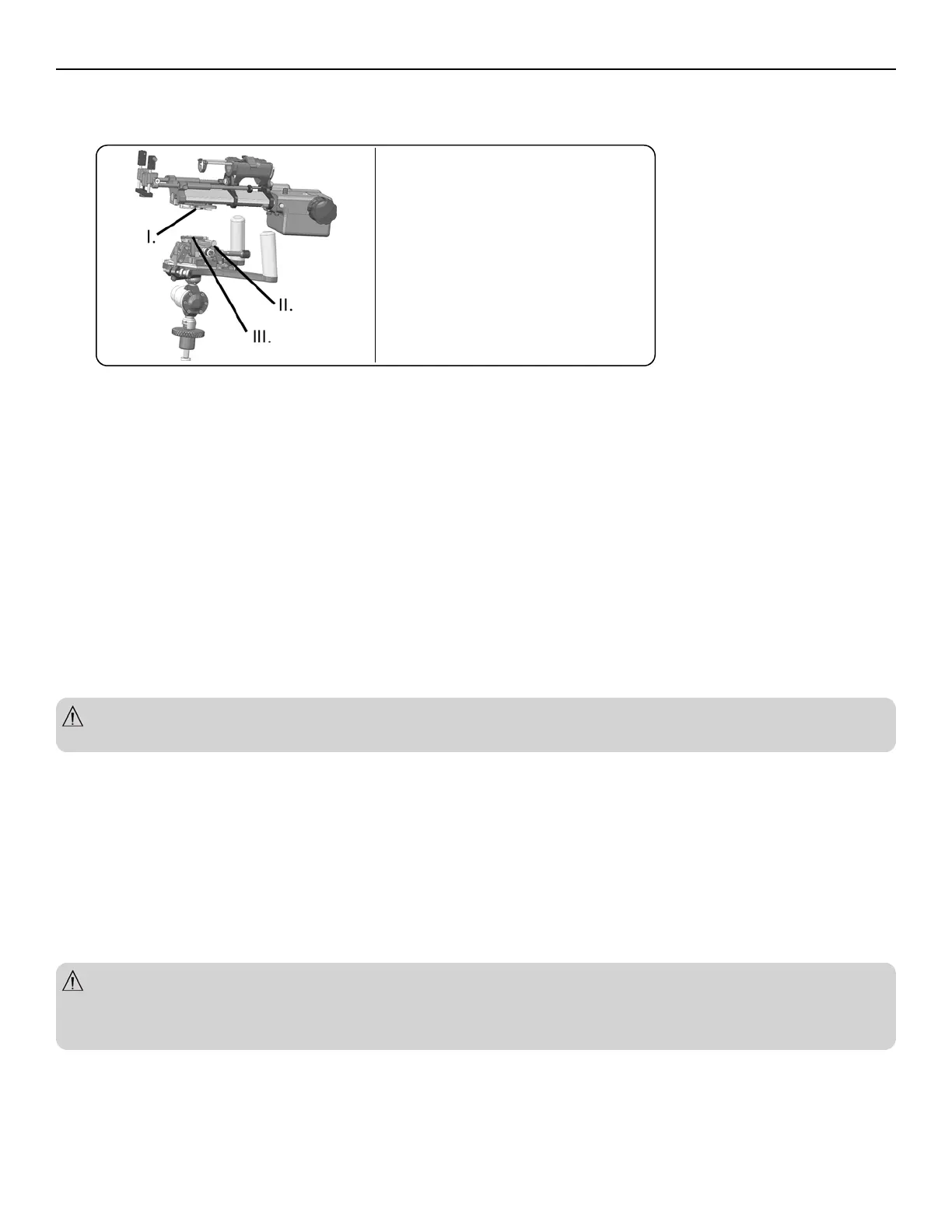

FISSAGGIO DEL DISPOSITIVO PASSO-PASSO ALLO STABILIZZATORE
1. Far scorrere la piastra dell'interfaccia del dispositivo passo-passo nella piastra dell'interfaccia dello stabilizzatore. Fissare serrando la manopola di
connessione rapida del dispositivo passo-passo.
I.
Piastra dell'interfaccia del dispositivo
passo-passo
II.
Manopola di connessione rapida del
dispositivo passo-passo
III.
Piastra dell'interfaccia dello
stabilizzatore
INSERIMENTO DELLA SONDA NEL DISPOSITIVO PASSO-PASSO E OTTIMIZZAZIONE DEL PROFILO DI INSERIMENTO
NOTA: Per il trasduttore GEHealthcare ERB: la maniglia del trasduttore deve essere rimossa.
1. Sollevare la leva di bloccaggio del corpo.
2. Posizionare e orientare il trasduttore nel corpo.
3. Abbassare la leva del corpo e avvitare la manopola.
4. Allentare le manopole di bloccaggio della guida della griglia e far scorrere indietro lungo la guida della griglia, in modo che il piano non interferisca
durante il posizionamento iniziale del trasduttore.
NOTA:
n
Il movimento longitudinale libero si ottiene disinserendo completamente la manopola di arresto del movimento longitudinale ruotandola in
senso antiorario. Abilitare la funzione passo-passo ruotando la manopola in senso orario fino a stringerla.
n
La rotazione libera del corpo si ottiene disabilitando la manopola di arresto del movimento rotatorio ruotandola in senso antiorario.
Abilitare l’arresto del movimento rotatorio ruotando la manopola in senso orario fino a stringerla.
ISPEZIONE DEL DISPOSITIVO
1. Il dispositivo passo-passo EX3 deve mantenere saldamente il trasduttore, la rotazione deve essere scorrevole e il movimento lungo l'asse longitudinale
del trasduttore deve essere preciso.
CONTROLLI FUNZIONALI PRECEDENTI L’USO
AVVERTENZA
n
Prima di ogni utilizzo effettuare i seguenti controlli per garantire prestazioni ottimali del dispositivo passo-passo.
1. Ruotare la manopola del movimento longitudinale per permettere al carrello un movimento libero lungo la corsa lineare e un'esecuzione ottimale del
movimento passo-passo.
2. Ruotare il corpo per consentire il movimento lungo la corsa di rotazione.
3. Ruotare la manopola di regolazione verticale, le manopole di bloccaggio della guida della griglia e le manopole di regolazione orizzontale per
consentire il movimento lungo l’intera corsa di rotazione.
4. Se il carrello, il corpo o le manopole non si muovono liberamente, applicare un lubrificante conforme alle politiche e alle procedure ospedaliere. È
raccomandato il grasso sintetico multiuso Super Lube
®
con Syncolon
®
(PTFE).
NOTA:
n
Se la manopola di regolazione orizzontale non si muove liberamente, lubrificare le aree superficiali del blocco scorrevole di regolazione.
n
Se il carrello non si muove liberamente, lubrificare il bordo esterno del tamburo indicatore.
COLLEGAMENTO A UN COMPUTER
AVVERTENZA
n
Non utilizzare un hub USB.
n
Il dispositivo passo-passo EX3 deve essere collegato esclusivamente ad un computer approvato secondo la norma IEC 60950-1.
n
Il computer non deve essere utilizzato nell'ambiente di trattamento del paziente.
1. Per trasmettere informazioni sulla posizione della sonda, collegare il cavo USB 2.0 dal dispositivo passo-passo EX3 direttamente al computer con un
software di pianificazione del trattamento convalidato.
