Dispositivo passo-passo EX3™ Italiano
147
2. Per terminare l'operazione in sicurezza, rimuovere il cavo USB 2.0 dal computer.

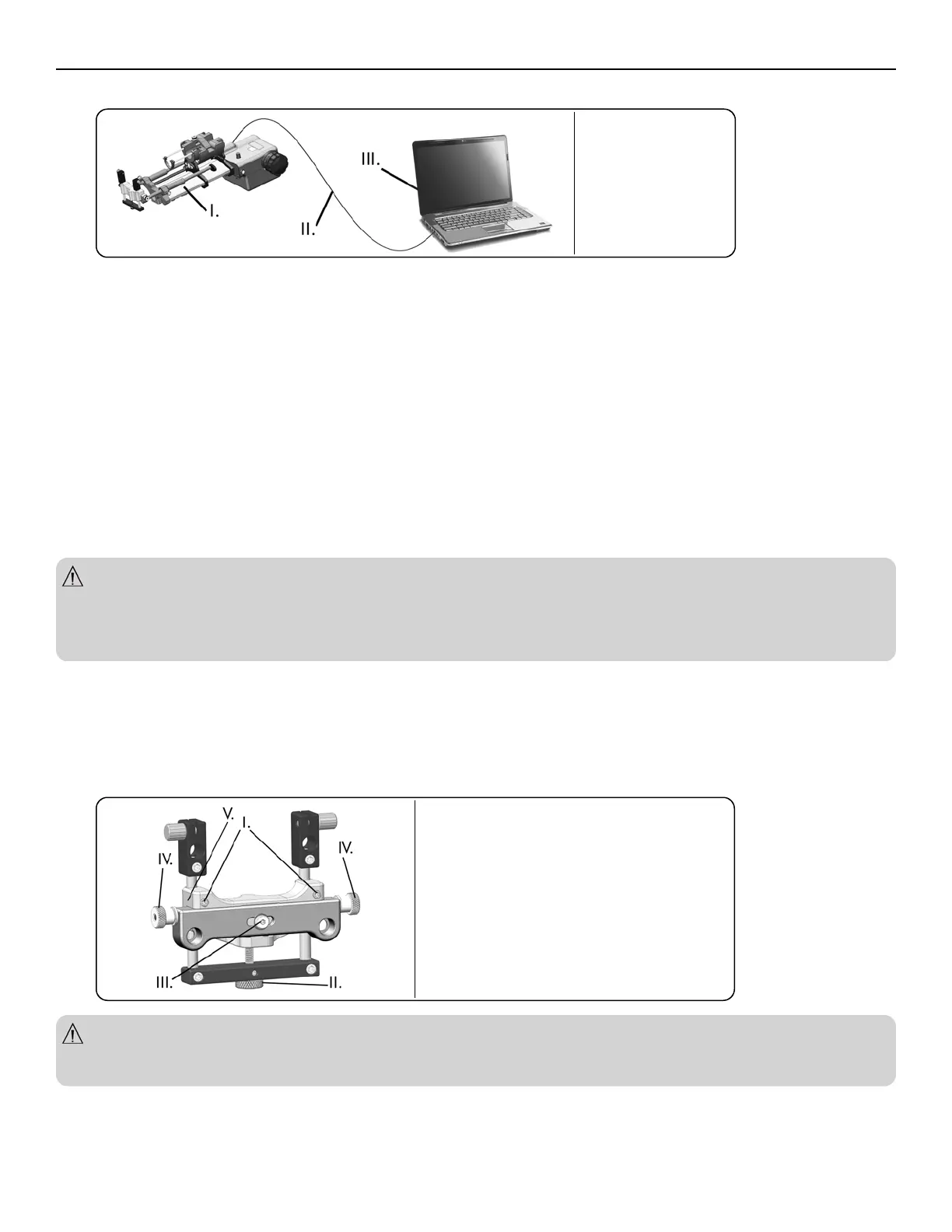

I.
Dispositivo passo-
passo EX3
II.
Cavo USB 2.0
III.
Computer
Software di pianificazione del trattamento convalidato
MIM Software™ MIM Symphony™
Varian VariSeed™
Varian Vitesse™
NOTA: Consultare il produttore del software di pianificazione del trattamento per informazioni sulla compatibilità della versione.
REGOLAZIONE DEL DISPOSITIVO PASSO-PASSO E DELLO STABILIZZATORE
1. Impugnare le maniglie del FAM e allentare la manopola di bloccaggio sullo stabilizzatore.
Per lo stabilizzatore Micro-Touch
®
: regolare il peso girando la manopola di regolazione del peso sullo stabilizzatore per ottenere il bilanciamento
prescelto dell'apparecchiatura.
2. Raggiungere la posizione ottimale per il trasduttore e avviare l’immagine, serrare la manopola di bloccaggio sullo stabilizzatore. Dopo aver bloccato
lo stabilizzatore in posizione, la manopola di bloccaggio non deve essere utilizzata fino alla rimozione dal paziente.
3. Utilizzare il FAM per ottimizzare la posizione della sonda.
4. Predisporre il telo sterile e la griglia, posizionare correttamente il piano della griglia e assicurarlo con le manopole di bloccaggio della guida della
griglia. Fare riferimento alle istruzioni per l'uso del telo sterile e della griglia template.
5. Per impostare manualmente la scala di misurazione longitudinale, allentare la manopola di bloccaggio del tamburo e posizionare il tamburo della
scala di misurazione rotativa su zero. Fissare serrando la manopola di bloccaggio del tamburo.
AVVERTENZA
n
Prima di utilizzare l'apparecchiatura appena montata, verificare che la posizione dell'ago sia allineata correttamente con il display della griglia sul
monitor a ultrasuoni. Se la posizione dell'ago non è allineata correttamente con il display, regolare il piano della griglia.
n
Se il blocco della manopola sullo stabilizzatore non fissa saldamente in posizione l'unità, contattare CIVCO.
n
Le scale di misurazione longitudinale e rotativa sono fornite esclusivamente a titolo di riferimento.
REGOLAZIONE E FISSAGGIO DEL PIANO DELLA GRIGLIA
1. Allentare le viti di regolazione verticale con la chiave esagonale fornita (3/32”). Allineare l'ago con il display della griglia sul monitor a ultrasuoni
girando la manopola di regolazione verticale fino a quando la posizione verticale dell'ago sarà correttamente allineata con il display.Serrare le viti di
regolazione verticale.
2. Allentare la vite di regolazione orizzontale con la chiave esagonale fornita (3/32”). Allineare l'ago con il display della griglia sul monitor a ultrasuoni
girando la manopola di regolazione orizzontale fino a quando la posizione orizzontale dell'ago sarà correttamente allineata con il display. Serrare la
vite di regolazione orizzontale.
I.
Viti di regolazione verticale
II.
Manopola di regolazione verticale
III.
Vite di regolazione orizzontale
IV.
Manopole di regolazione orizzontale
V.
Blocco scorrevole di regolazione
AVVERTENZA
n
Pulire e disinfettare il dispositivo passo-passo ogni volta che il piano della griglia viene regolato e fissato per garantire un’adeguata
decontaminazione delle aree esposte del piano della griglia prima dell'uso. Per le istruzioni, consultare la sezione Rigenerazione.
