Polski Stepper EX3™
212

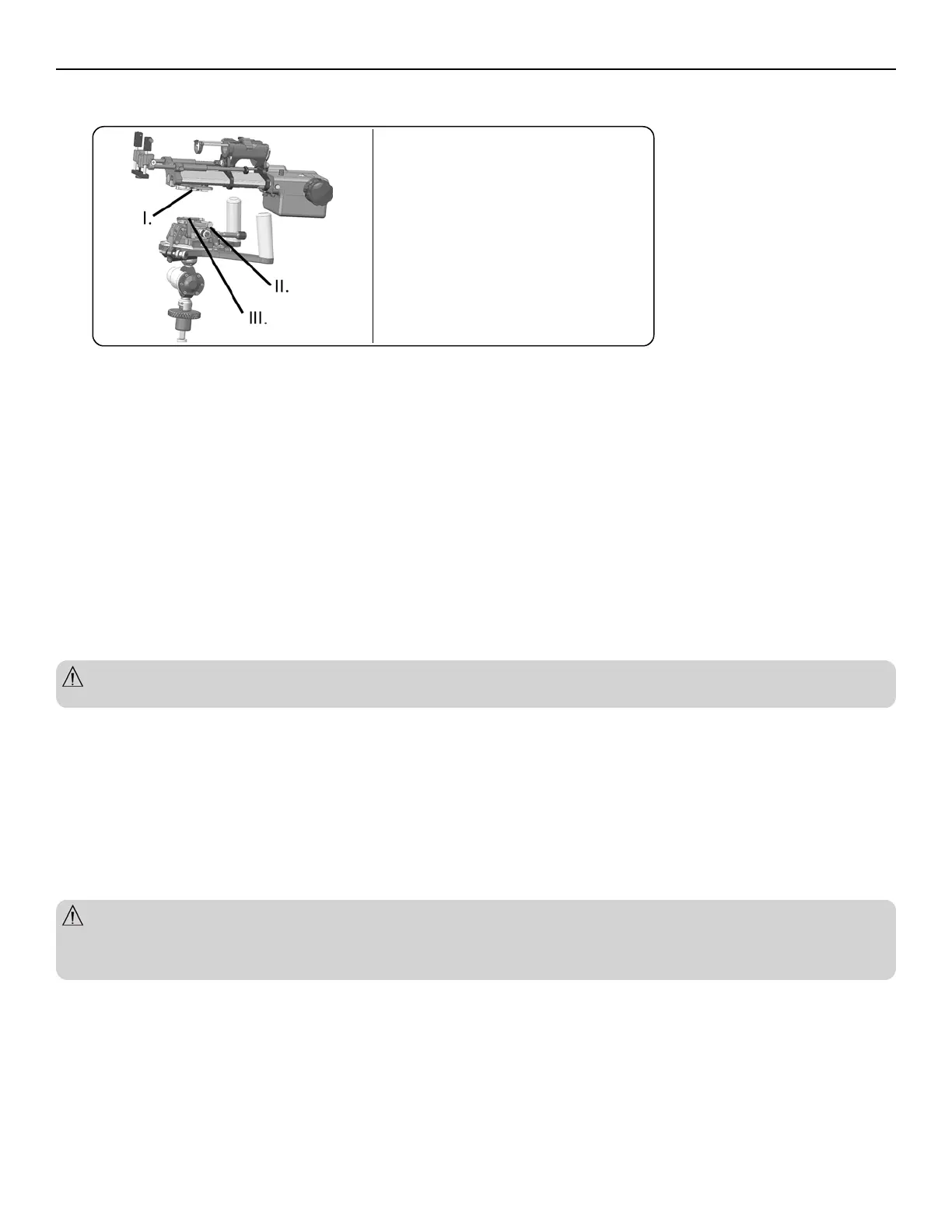

MOCOWANIE STEPPERA DO STABILIZATORA
1. Wsunąć płytkę interfejsu steppera do płytki interfejsu stabilizatora. Unieruchomić, dokręcając pokrętło szybkozłączne steppera.
I.
Płytka interfejsu steppera
II.
Szybkozłączne pokrętło steppera
III.
Płytka interfejsu stabilizatora
UMIESZCZANIE SONDY W STEPPERZE I OPTYMALIZACJA PROFILU WPROWADZANIA
UWAGA: W przypadku przetwornika GEHealthcare ERB: uchwyt przetwornika należy zdjąć.
1. Otworzyć zatrzask kołyski.
2. Umieścić i ustawić przetwornik w kołysce.
3. Zamknąć zatrzask kołyski i dokręcić pokrętło.
4. Poluzować pokrętła blokujące szyn siatki i odciągnąć szyny siatki, tak aby platforma siatki znajdowała się z dala od początkowej pozycji
przetwornika.
UWAGA:
n
Swobodny ruch wzdłużny osiągnięty przez całkowite zwolnienie pokrętła zapadki ruchu wzdłużnego poprzez obrócenie w lewo. Włączyć
funkcję stopniowej zmiany pozycji, obracając pokrętło do oporu w prawo.
n
Swobodny ruch kołyski osiągnięty przez całkowite zwolnienie pokrętła zapadki ruchu rotacyjnego poprzez obrócenie w lewo. Włączyć
zapadkę rotacji, obracając pokrętło do oporu w prawo.
KONTROLA URZĄDZENIA
1. Stepper EX3 powinien unieruchamiać przetwornik, umożliwiać płynną rotację i precyzyjny ruch wzdłuż podłużnej osi przetwornika.
KONTROLA DZIAŁANIA PRZED UŻYCIEM
OSTRZEŻENIE
n
Przed każdym użyciem wykonać następujące kontrole, aby zapewnić optymalne działanie steppera.
1. Obrócić pokrętło ruchu wzdłużnego, aby upewnić się, że karetka porusza się swobodnie w pełnym zakresie ruchu liniowego oraz wykonuje funkcję
stopniowej zmiany pozycji.
2. Obrócić kołyskę, aby zapewnić pełen zakres ruchu rotacyjnego.
3. Obrócić pokrętło regulacji pionowej, pokrętła blokujące szyny siatki oraz pokrętło regulacji poziomej, aby zapewnić pełen zakres ruchu rotacyjnego.
4. Jeśli karetka, kołyska lub pokrętła nie poruszają się swobodnie, nanieść smar zgodny z zasadami i procedurami szpitalnymi. Zaleca się
wielozadaniowy smar syntetyczny Super Lube
®
z Syncolon
®
(PTFE).
UWAGA:
n
Jeśli pokrętło regulacji poziomej nie porusza się swobodnie, nasmarować powierzchnię bloku suwaka regulacji.
n
Jeśli karetka nie porusza się swobodnie, nasmarować zewnętrzną krawędź bębna indeksującego.
PODŁĄCZANIE DO KOMPUTERA
OSTRZEŻENIE
n
Nie używać rozdzielacza USB.
n
Stepper EX3 wolno podłączać wyłącznie do komputera zgodnego z normą IEC 60950-1.
n
Komputer nie może być używany w środowisku wykonywania zabiegu u pacjenta.
1. Aby przesłać informacje o pozycji sondy, podłączyć kabel USB 2.0 steppera EX3 bezpośrednio do komputera z zatwierdzonym oprogramowaniem
do planowania leczenia.
