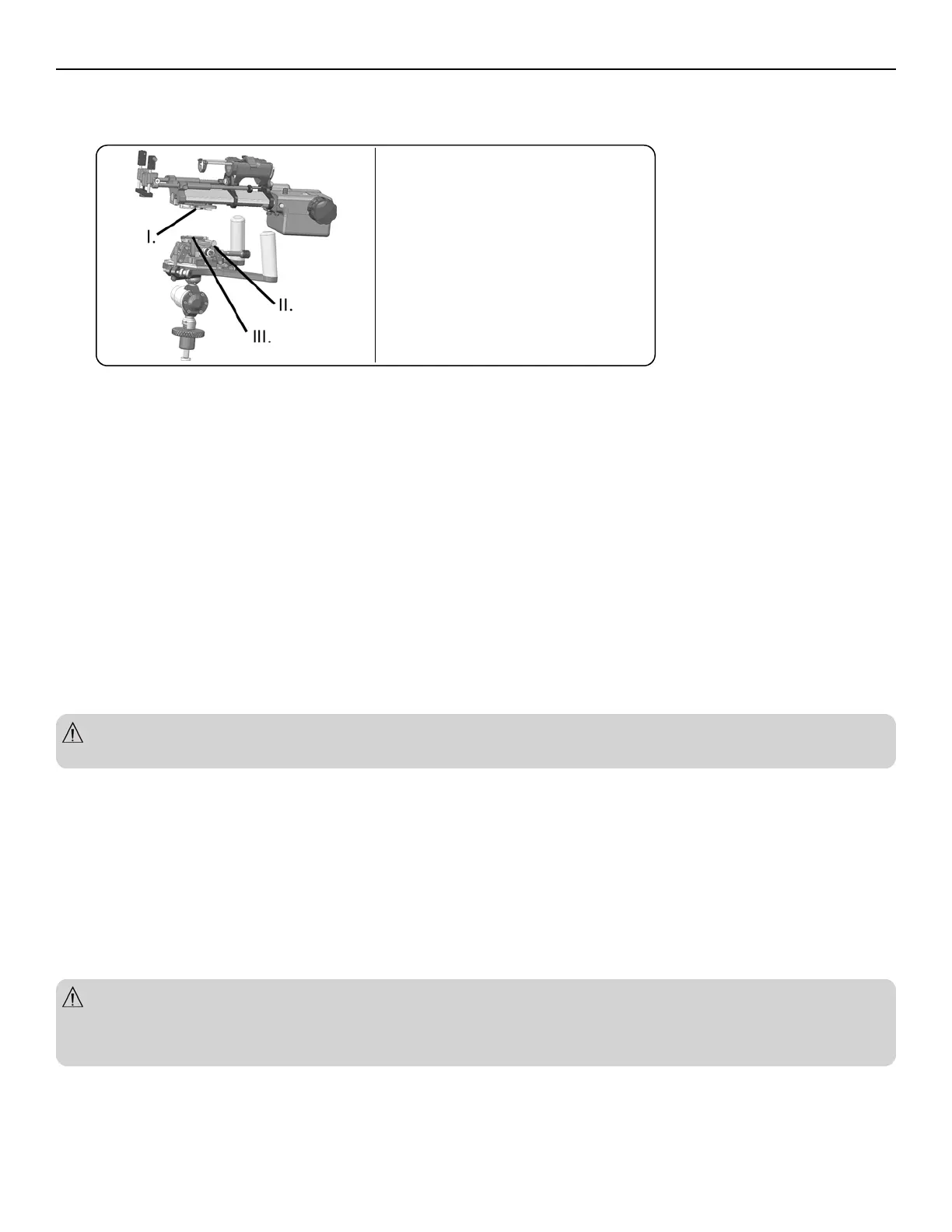

FIXAÇÃO DO MOTOR DE PASSO AO ESTABILIZADOR
1. Deslize a chapa de interface do Motor de Passo sobre a chapa de interface do estabilizador. Prenda com o parafuso de conexão rápida do Motor de
Passo.
I.
Chapa da interface do Motor de Passo
II.
Manípulo de conexão rápida do Motor
de Passo
III.
Chapa da interface do estabilizador
COLOCAÇÃO DA SONDA NO MOTOR DE PASSO E OPTIMIZAÇÃO DO PERFIL DE INSERÇÃO
NOTA: Para GEHealthcare transdutores ERB: a alça do transdutor devem ser removidas.
1. Abra a trava do suporte.
2. Posicione e oriente o transdutor dentro do suporte.
3. Feche a trava do suporte e aperte o manípulo.
4. Afrouxe os parafusos de travamento do trilho da grade e puxe o trilho da grade de volta, de modo que a plataforma da grade fique fora do caminho
durante o posicionamento inicial do transdutor.
NOTA:
n
Movimento longitudinal livre atingido por meio do desencaixe completo do manípulo do retentor de movimento longitudinal, girando no
sentido contrário aos ponteiros do relógio. Habilite a função de passada girando o manípulo no sentido dos ponteiros do relógio até que
esteja apertado.
n
Rotação livre do suporte atingida por meio da desabilitação do manípulo do retentor de movimento rotacional, girando no sentido
contrário aos ponteiros do relógio. Habilite o retentor rotacional girando o manípulo no sentido dos ponteiros do relógio até que esteja
apertado.
INSPEÇÃO DO DISPOSITIVO
1. O Motor de Passo EX3 deve prender o transdutor; permita um giro suave e um movimento preciso ao longo do eixo longitudinal do transdutor.
VERIFICAÇÕES FUNCIONAIS PRÉ-UTILIZAÇÃO
AVISO
n
Antes de cada utilização, realize as seguintes verificações para garantir o desempenho ideal do Motor de Passo.
1. Gire o parafuso de movimento longitudinal para certificar-se de que o transportador pode se mover livremente por todo o comprimento do trajeto
linear e realizar a função de passada.
2. Gire o suporte para garantir o movimento por todo o comprimento do trajeto rotacional.
3. Gire o parafuso de ajuste vertical, os parafusos de travamento do trilho da grade e os parafusos de ajuste horizontal para garantir o movimento por
todo o comprimento do trajeto rotacional.
4. Se o transportador, o suporte ou os parafusos não se moverem livremente, aplique um lubrificante que esteja em conformidade com as políticas e
procedimentos do hospital. A graxa sintética multiúsos Super Lube
®
com Syncolon
®
(PTFE) é recomendada.
NOTA:
n
Se o manípulo de ajuste horizontal não se mover livremente, lubrifique as áreas da superfície do bloco deslizante de ajuste.
n
Se o transportador não se mover livremente, lubrifique a borda externa do tambor de índice.
CONEXÃO COM UM COMPUTADOR
AVISO
n
Não utilize um hub USB.
n
O Motor de Paso EX3 deve ser conectado apenas a um computador aprovado conforme a IEC 60950-1.
n
O computador não deve ser usado no ambiente de tratamento de pacientes.
