Stepper EX3™ Português - PT
235

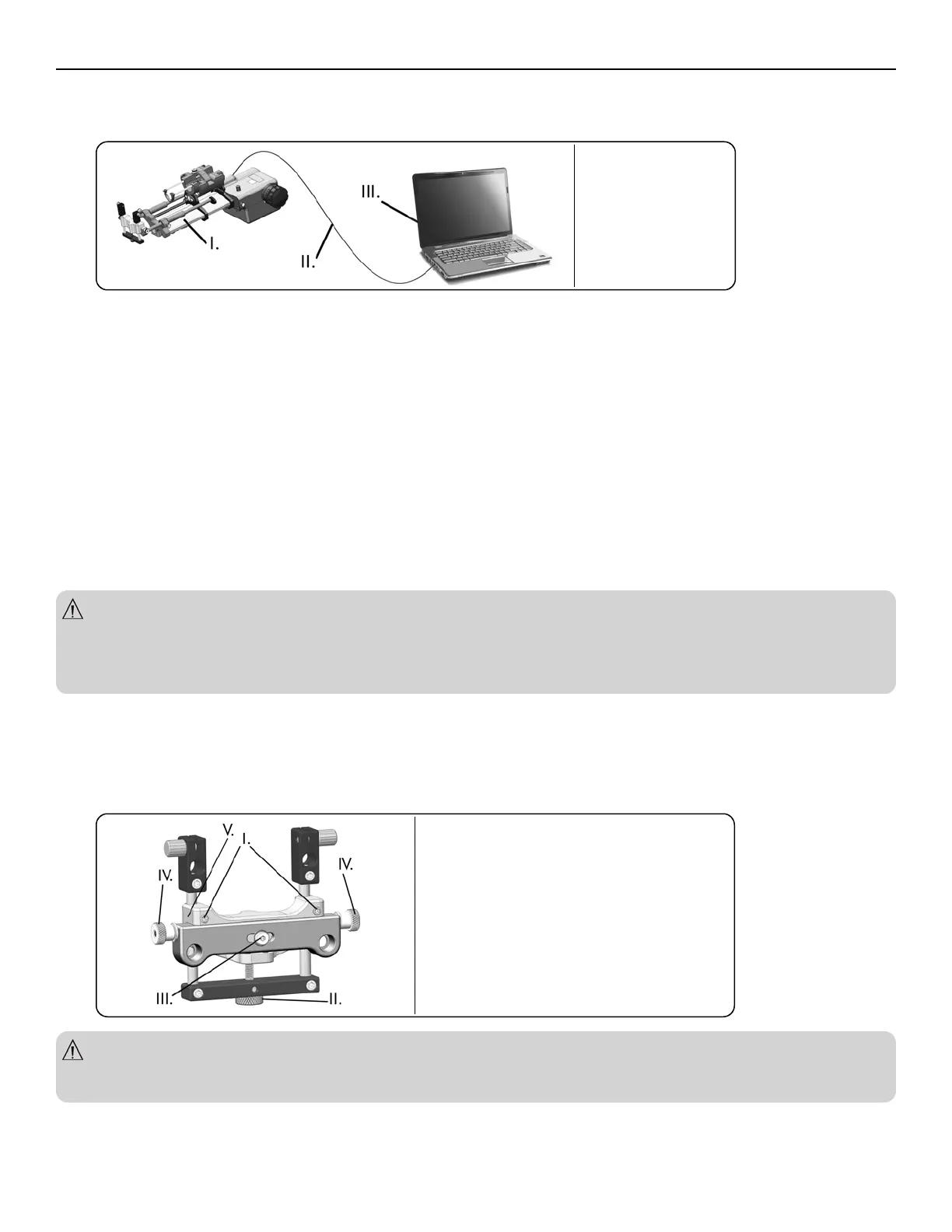

1. Para transmitir informações sobre a posição da sonda, conecte o cabo USB 2.0 do Motor de Passo EX3 diretamente ao computador com o software
de planeamento de tratamentos validado.
2. Para encerrar a operação com segurança, desconecte o cabo USB 2.0 do computador.
I.
Motor de Passo
EX3
II.
Cabo USB 2.0
III.
Computador
Software de planeamento de tratamentos validado
MIM Software™ MIM Symphony™
Varian VariSeed™
Varian Vitesse™
NOTA: Consulte o fabricante do software de planeamento de tratamentos para saber sobre a compatibilidade de versões.
AJUSTE DO MOTOR DE PASSO E DO ESTABILIZADOR
1. Segure as alças do FAM e afrouxe o parafuso de controlo de travamento do estabilizador.
Para o estabilizador Micro-Touch
®
: ajuste o peso, girando o parafuso de ajuste do peso do estabilizador até atingir a sensação desejada para o
equipamento.
2. Atinja uma posição e uma imagem inicial satisfatórias para o transdutor, e aperte o parafuso de controlo de travamento do estabilizador. Após o
estabilizador ser travado na posição, o parafuso de controlo de travamento não deve ser usado até ser removido do paciente.
3. Use o FAM para optimizar a posição da sonda.
4. Instale o campo cirúrgico esterilizado e a grade, posicione a plataforma da grade corretamente e prenda-a com os manípulos de travamento do
trilho. Consulte as instruções de utilização do campo cirúrgico esterilizado e da grade modelo.
5. Para ajustar manualmente a balança longitudinal, afrouxe o parafuso de travamento do tambor e posicione o tambor da balança giratória na
posição zero. Aperte o parafuso de travamento do tambor para prender.
AVISO
n
Antes de utilizar o equipamento montado, verifique se a posição da agulha está alinhada corretamente ao ecrã de grade no monitor de ultrassom. Se
a posição da agulha não estiver alinhada corretamente ao ecrã, ajuste a plataforma da grade.
n
Se o manípulo de bloqueio do estabilizador não mantiver a unidade fixa no lugar, entre em contacto com a CIVCO.
n
As escalas longitudinal e rotacional são apenas para referência.
AJUSTE E FIXAÇÃO DA PLATAFORMA DA GRADE
1. Afrouxe os parafusos de ajuste vertical com a chave sextavada fornecida (3/32"). Alinhe a agulha ao ecrã de grade do monitor de ultrassom, girando
o parafuso de ajuste vertical até que a posição vertical da agulha esteja alinhada corretamente ao ecrã.Aperte os parafusos de ajuste vertical.
2. Afrouxe o parafuso de ajuste horizontal com a chave sextavada fornecida (3/32"). Alinhe a agulha ao ecrã de grade do monitor de ultrassom,
girando o parafuso de ajuste horizontal até que a posição horizontal da agulha esteja alinhada corretamente ao ecrã. Aperte o parafuso de ajuste
horizontal.
I.
Parafusos de ajuste vertical
II.
Manípulo de ajuste vertical
III.
Parafuso de ajuste horizontal
IV.
Parafusos de ajuste horizontal
V.
Bloco deslizante de ajuste
AVISO
n
O Motor de Passo deve ser limpo e desinfetado sempre que a plataforma da grade for reajustada e fixada para garantir que as áreas expostas da
plataforma da grade estejam devidamente descontaminadas antes da utilização. Consulte a secção de reprocessamento para obter instruções.
