Figure 7
8-Hexagonal screw
(M5 8)
Mounting bracket
(1 pair for the left
and right sides)
Panneau central
(*2)
*3
Unité
principale

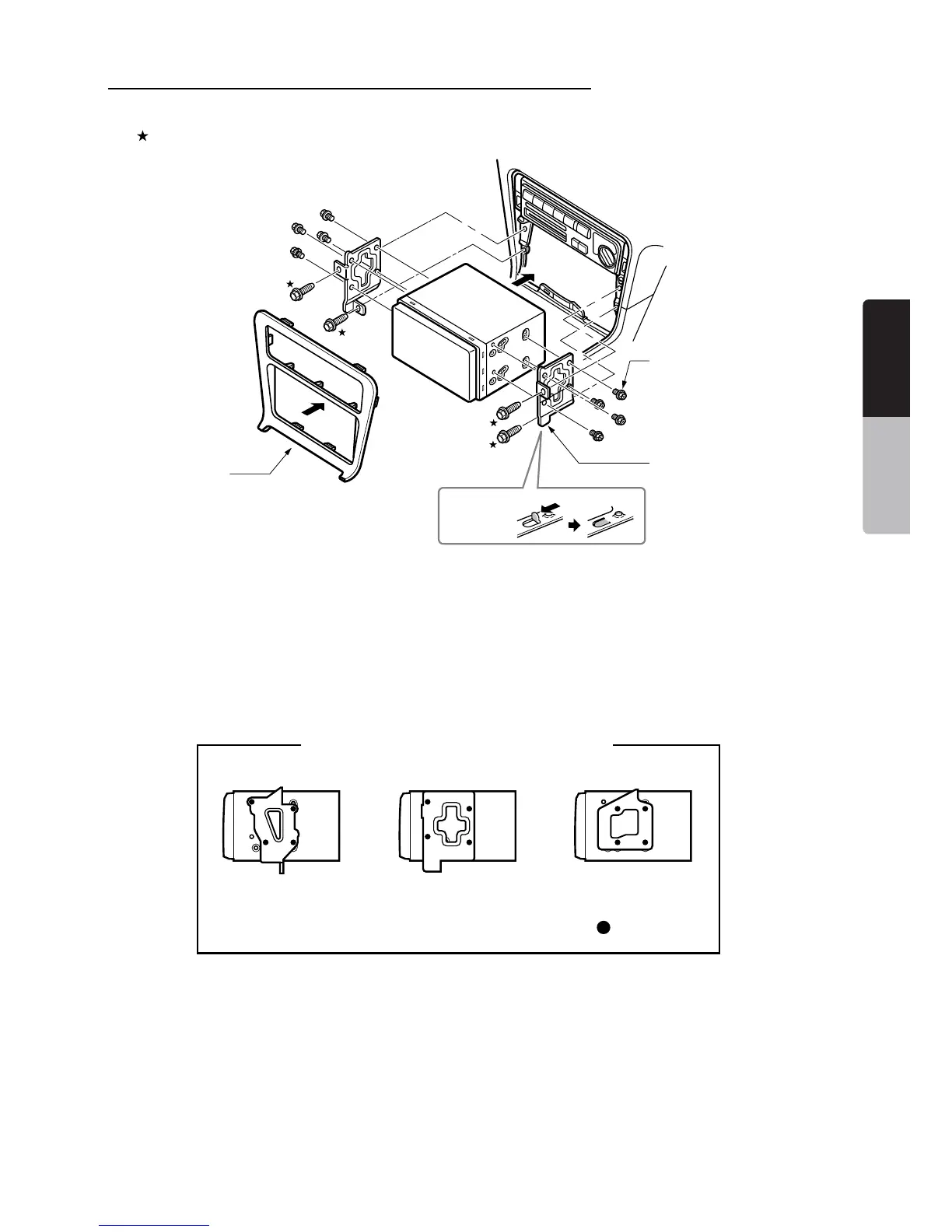

Installation de l’unité principale dans un véhicule TOYOTA
Installez l’unité au moyen des pièces appartenant au véhicule. (Les vis identifiées
par
appartiennent au véhicule.)
*2 Certaines ouvertures du panneau sont trop
petites pour l’unité selon le type et le modèle
du véhicule. Dans ce cas, limez les bords
supérieur et inférieur du cadre du panneau
de 0,5 à 1,5 mm pour pouvoir insérer l’unité
sans difficulté.
*3 Si un crochet du support d’installation gêne la
pose de l’unité, courbez et aplatissez-le avec
une pince ou l’équivalent.
8- Vis hexagonale
(M5 x 8)
Figure 7
Support de fixation
(1 paire pour la gauche
et la droite)
Véhicules autres que NISSAN et TOYOTA
Dans certains cas, le panneau central doit être modifié. (découpe, limage, etc.)
• Dépose de l’unité principale
Pour déposer l’unité principale, déposez-la dans l’or
dre inverse de « L’INSTALLATION DE
L’UNITÉ PRINCIPALE ».
Supports de fixation communs
Exemple 1 Exemple 2 Exemple 3
Posez les vis aux endroits identifiés par
.
