6-Flat head screw
(M5 8)
(attached to the main unit)
6-Spacer (thickness: 1 mm)
Unité
principale
Cadre de finition (*1)
Plaque de fixation
(1 paire pour les côtés droit et gauche)
5. Installation de l’unité principale
Cet appareil est conçu pour être installé de
manière fixe dans le tableau de bord.
1. Pour installer l’unité principale dans un véhicule
NISSAN utilisez les pièces fixées à l’unité et
suivez les directives de la figure 6. Pour installer
l’unité principale dans un véhicule TOYOTA
utilisez les pièces fixées au véhicule et suivez
les directives de la figure 7.
2. Câblez comme montré dans la section 7.
3. Remontez et fixez l’unité dans le tableau
de bord et installez le panneau frontal et le
panneau central.
Figure 6
Figure 5

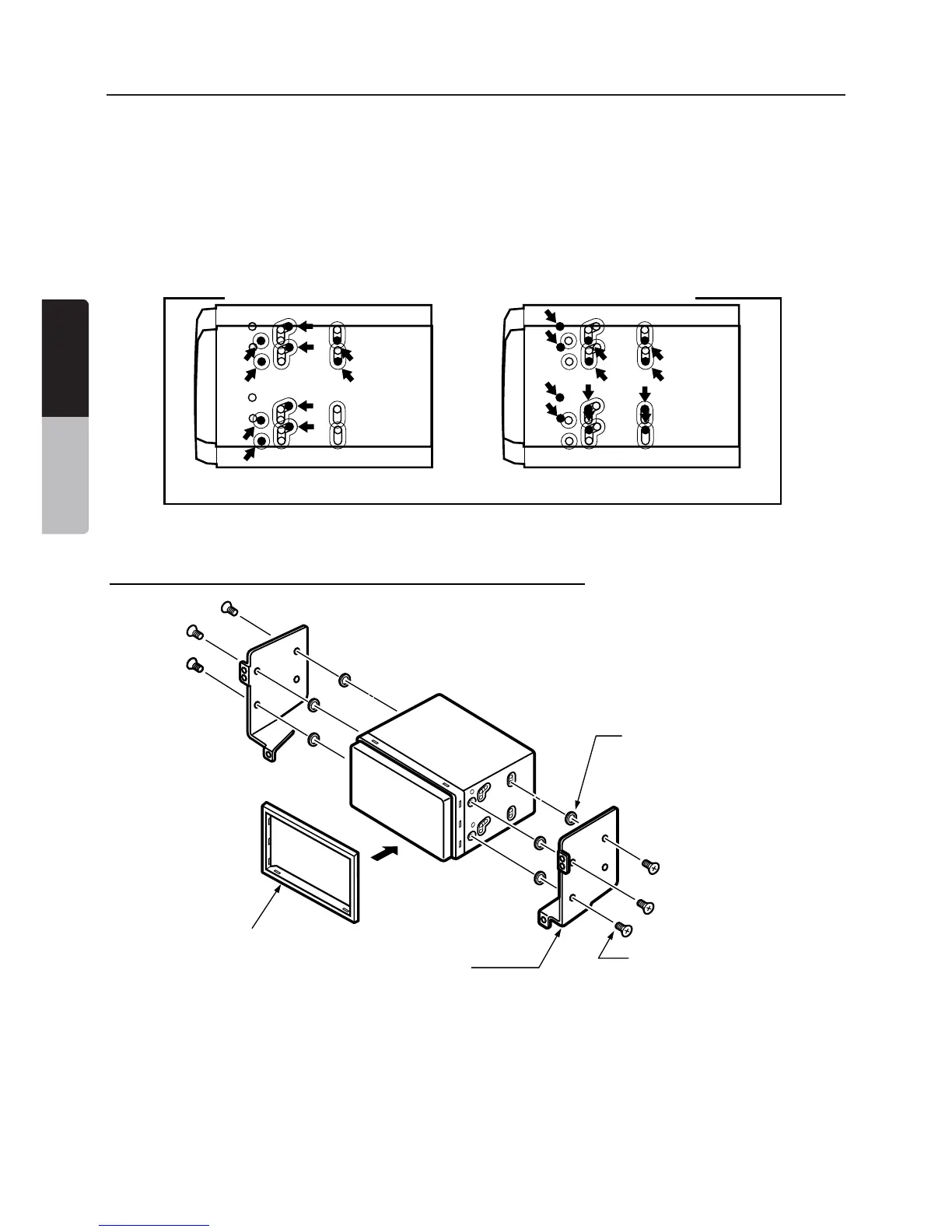

Installation de l’unité principale dans un véhicule NISSAN
Remarque :
*
1: Placez le panneau frontal pour que le côté le plus large se retrouve en bas.
Faites correspondre le bord avec la rainure de l’unité principale.
6- Entretoise (épaisseur : 1 mm)
6- Vis à tête fraisée
(M5 x 8)
(Fixées à l’unité principale)
Trous de vis de fixation (vue latérale de l’unité principale)
Pour véhicule NISSAN Pour véhicule TOYOTA
