NX500/NZ500 179
Español
Manual de
instrucciones
6-Flat head screw
(M5 8)
(attached to the main unit)
6-Spacer (thickness: 1 mm)
5. Instalación de la unidad principal
Esta unidad está diseñada para instalación fija en
el tablero de instrumentos.
1. Al instalar la unidad principal en vehículos
NISSAN, use las piezas adosadas a la unidad
y siga las instrucciones de la Figura 6.
Al instalar la unidad principal en vehículos
TOYOTA, use las piezas adosadas al vehículo
y siga las instrucciones de la Figura 7.
2. Conecte los cables como se muestra en la
sección 7.
3. Vuelva a ensamblar la unidad, asegúrela en el
tablero de instrumentos y ajuste los paneles
frontal y central.
Figura 6
Figura 5

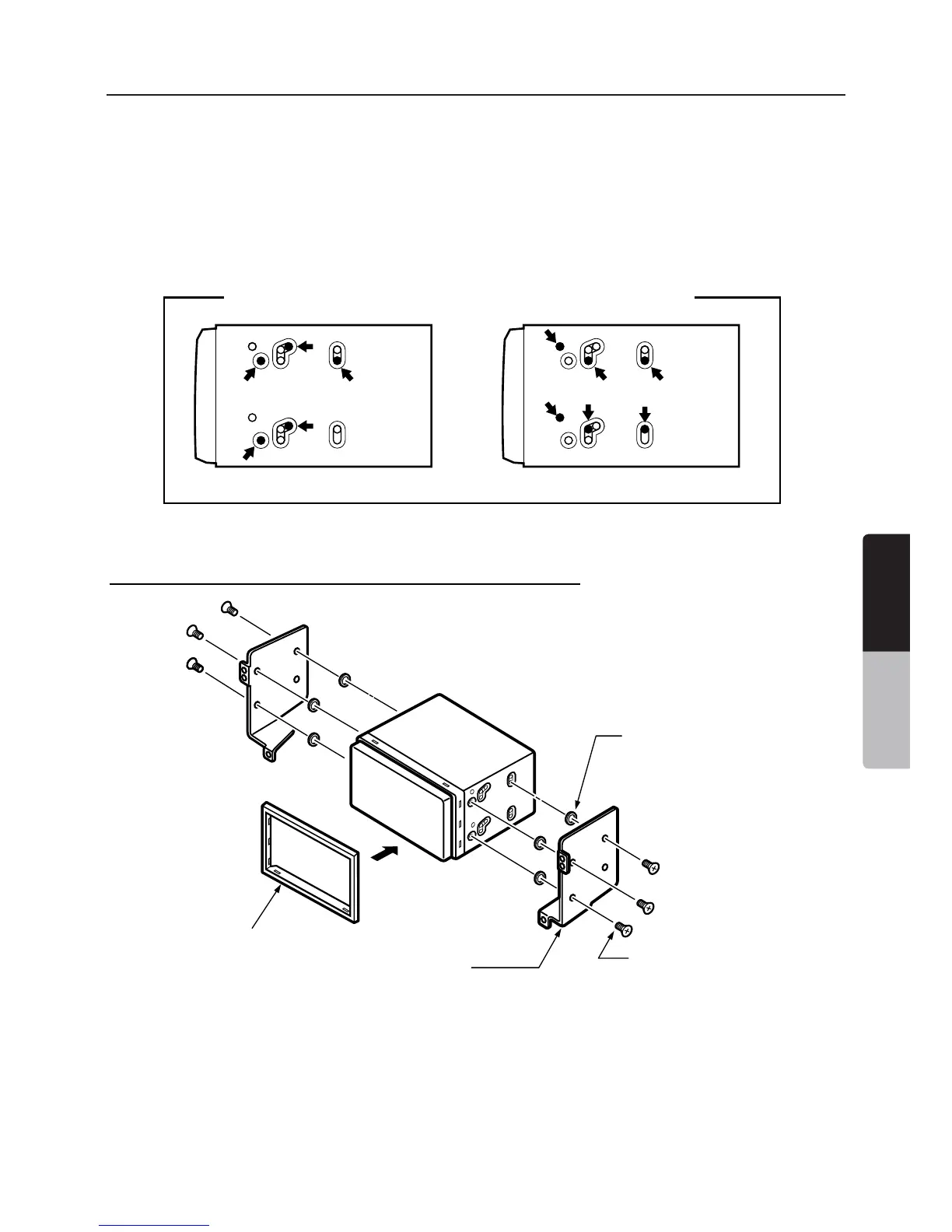

Instalación de la unidad principal en un vehículo NISSAN
Nota:
*
1 Posicione el panel frontal con el borde ancho hacia abajo.
Inserte el borde en la ranura de la unidad principal.
Separadores [6] (grosor: 1 mm)
Tornillos de cabeza plana (6)
(M5 x 8)
(adosados a la unidad principal)
Orificios de montaje para tornillos (vista lateral de la unidad principal)
Para vehículos NISSAN Para vehículos TOYOTA
Unidad
principal
Marco (*1)
Soporte de montaje
(1 para el lateral izquierdo
y 1 para el lateral derecho)
