Figure 7
8-Hexagonal screw
(M5 8)
Mounting bracket
(1 pair for the left
and right sides)

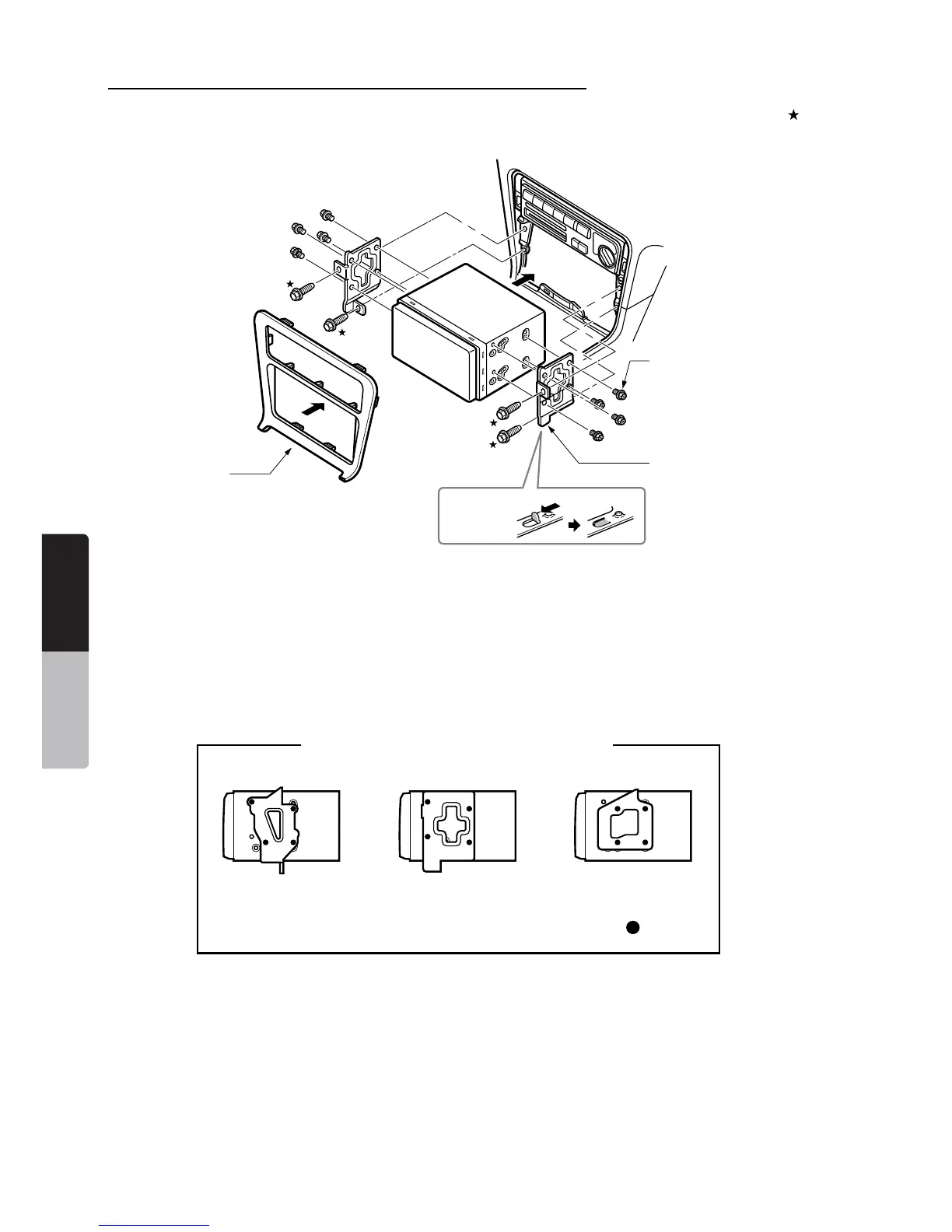

Instalación de la unidad principal en un vehículo TOYOTA
Realice la instalación con las piezas adosadas al vehículo. (Los tornillos marcados con se
encuentran instalados en el vehículo).
*2 Según el tipo y modelo de vehículo, algunas
aberturas del panel pueden resultar demasiado
pequeñas para la unidad. En esos casos,
recorte los lados superior e inferior del marco
del panel aproximadamente unos 0,5 a 1,5 mm
para poder insertar la unidad sin problemas.
*3 Si algún gancho del soporte de instalación
interfiere con la unidad, dóblelo y aplánelo con
alicates o con una herramienta similar.
Tornillos hexagonales (8)
(M5 x 8)
Figura 7
Soporte de montaje
(1 para el lateral izquierdo
y 1 para el lateral derecho)
Otros vehículos (que no sean NISSAN ni TOYOTA)
En algunos casos, será necesario modificar el panel central (recortar, limar, etcétera).
• Extracción de la unidad principal
Para extraer la unidad principal, desensámblela en el orden inverso al descrito en la sección
“INSTALACIÓN DE LA UNIDAD PRINCIPAL”.
Panel central (*2)
*3
Unidad
principal
Soportes de montaje tradicionales
Ejemplo 1 Ejemplo 2 Ejemplo 3
Coloque los tornillos donde indican las marcas
.
