Clarion NX500 User Manual

NX500/NZ500 123
Français
Mode
d’emploi

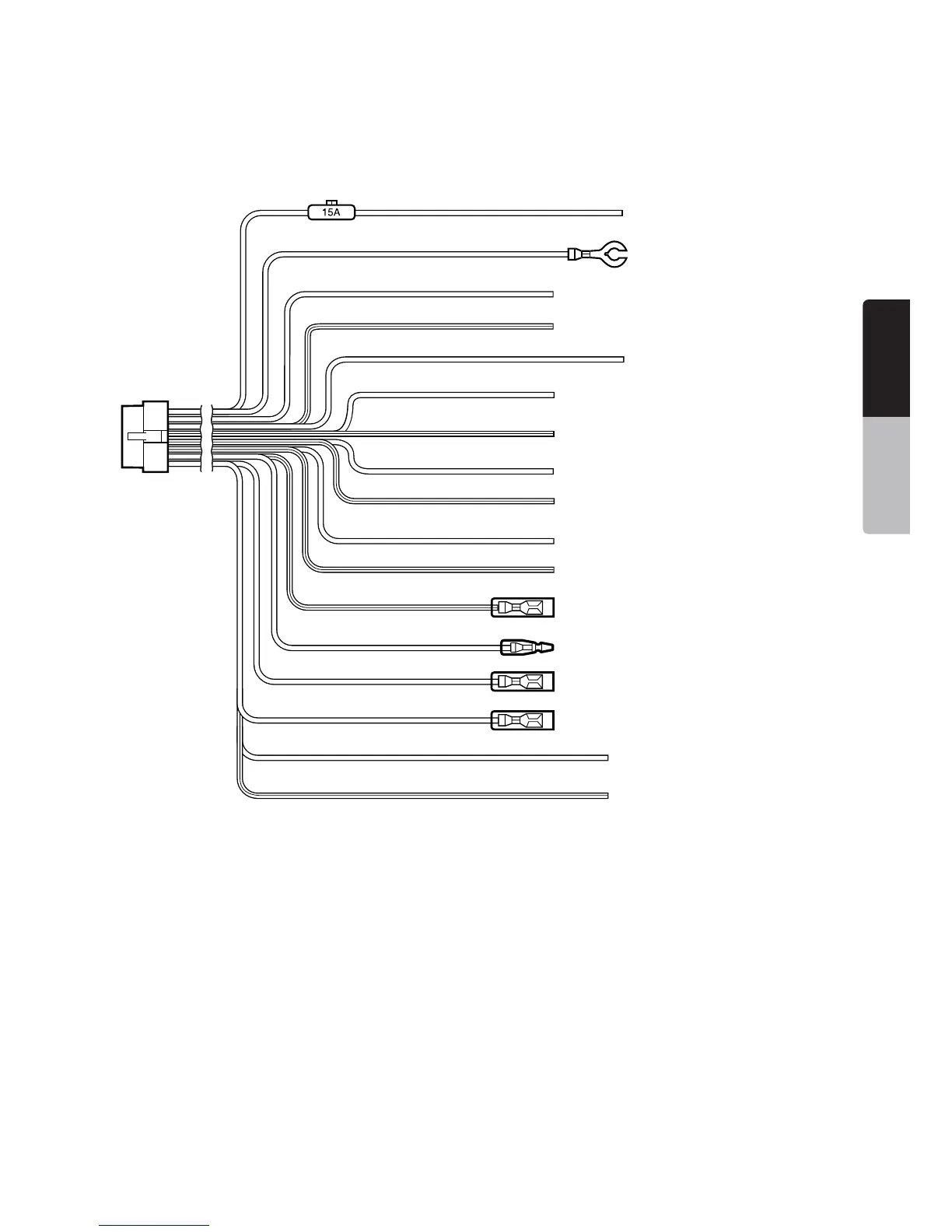

Reportez-vous à la page suivante pour la façon de
raccorder le fil du frein de stationnement.
Jaune
Noir
Violet
Violet/Noir
Vert pré
Gris
Gris/Noir
Blanc
Blanc/Noir
Vert
Vert/Noir
Bleu/Blanc
Orange/Blanc
Rouge
Brun
Bleu
Tension d’alimentation
+12 Vde +12 V
Masse
Arrière droit +
Arrière droit -
Fil du frein de
stationnement
Violet/Blanc
Fil de marche arrière
Avant droit +
Arrière gauche +
Arrière gauche -
Avant droit -
Avant gauche +
Avant gauche -
Cordon de mise sous
tension de l’amplificateur
Éclairage
Accessoires +12 V
Interruption de téléphone (*1)
Antenne auto
Remarque :
*1: Raccordement de la borne PHONE INTERRUPT (interruption téléphone)
L’interrupteur du téléphone coupe le son si le fil re
ç
oit un signal négatif ou de masse.
