Operación

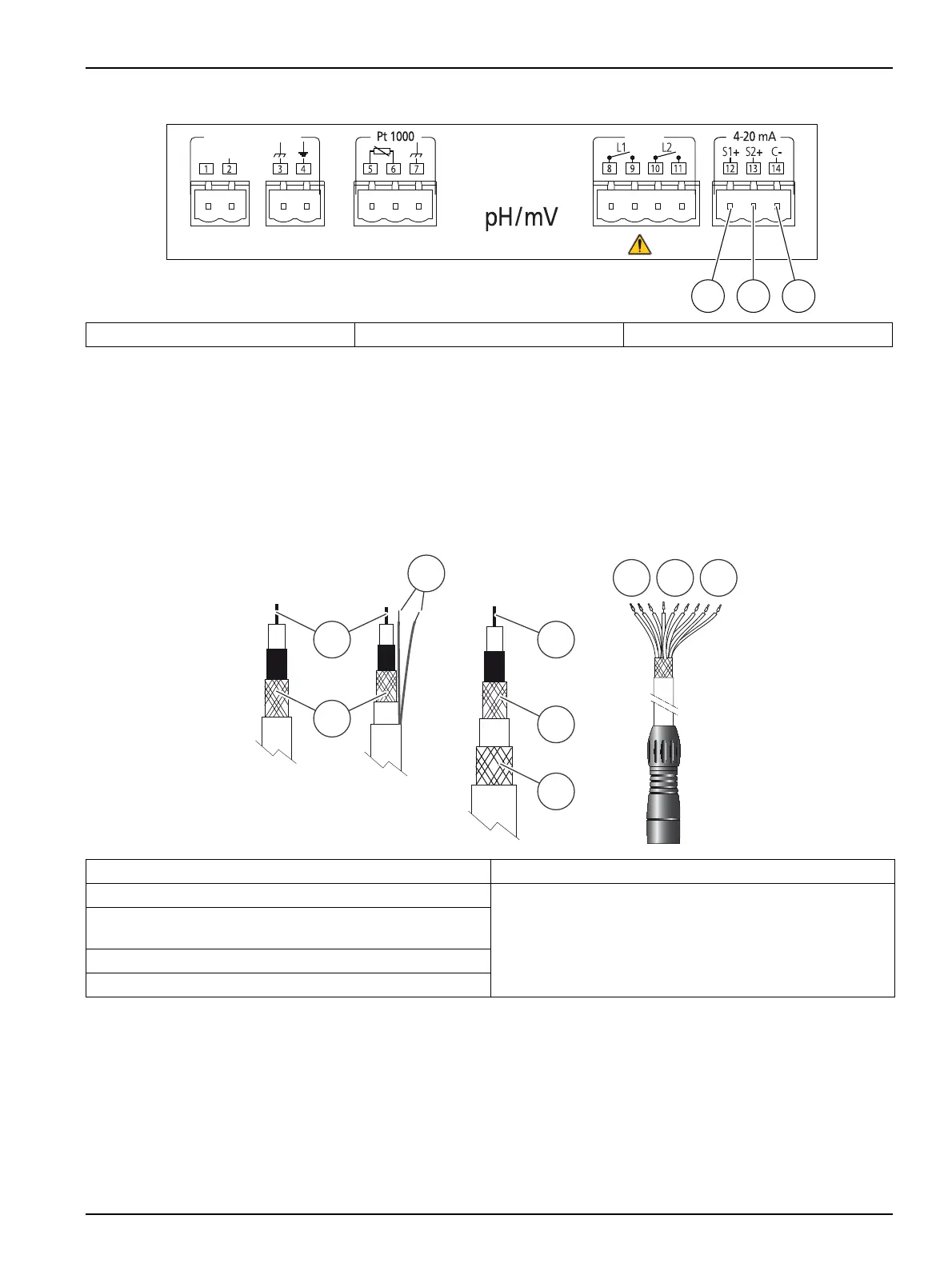

Figura 10 Canal pH/mV
Use cable coaxial o triaxial para conectar el electrodo. El cable triaxial se recomienda en
ambientes con problemas de interferencias electromagnéticas. Ver Figura 11.
Nota: Para una correcta medida de pH se debe que instalar un filtro de ferrita (incluido) en el cable,
en el lado del sensor de pH o redox.
Nota: Para una correcta medida de la temperatura se debe instalar un filtro de ferrita (incluido) en el
cable, en el lado del instrumento, en los sensores Pt1000.
Figura 11 Conexión del electrodo
4.5.2 Programación
El instrumento sale con la siguiente programación:
• Unidad: pH.
• Temperatura: Del propio canal.
• Relés de límite y alarma: inactivos.
• Salidas 4-20 mA de pH y de temperatura: inactivas.
1 pH/mV 2 Temperatura 3 Común
RelayspH/mV Electrode
Signal
1 2 3
1 Cable coaxial: Al borne 2 5 Cable Triaxial : Al borne 4
1 Cable coaxial: Al borne 3 A.T.C.independiente :(conectado con el cable código 90 44,
90 45, etc)
6 Amarillo y rosa al borne 5
7 Marrón y blanco al borne 6
8 Blindaje (negro) al borne 7
2 Cable coaxial (electrodo con A.T.C.): Al borne 5 o 6
indistintamente
3 Cable Triaxial : Al borne 2
4 Cable Triaxial : Al borne 3
1
3
2
4
7 8 9
5
6
