28
Operación

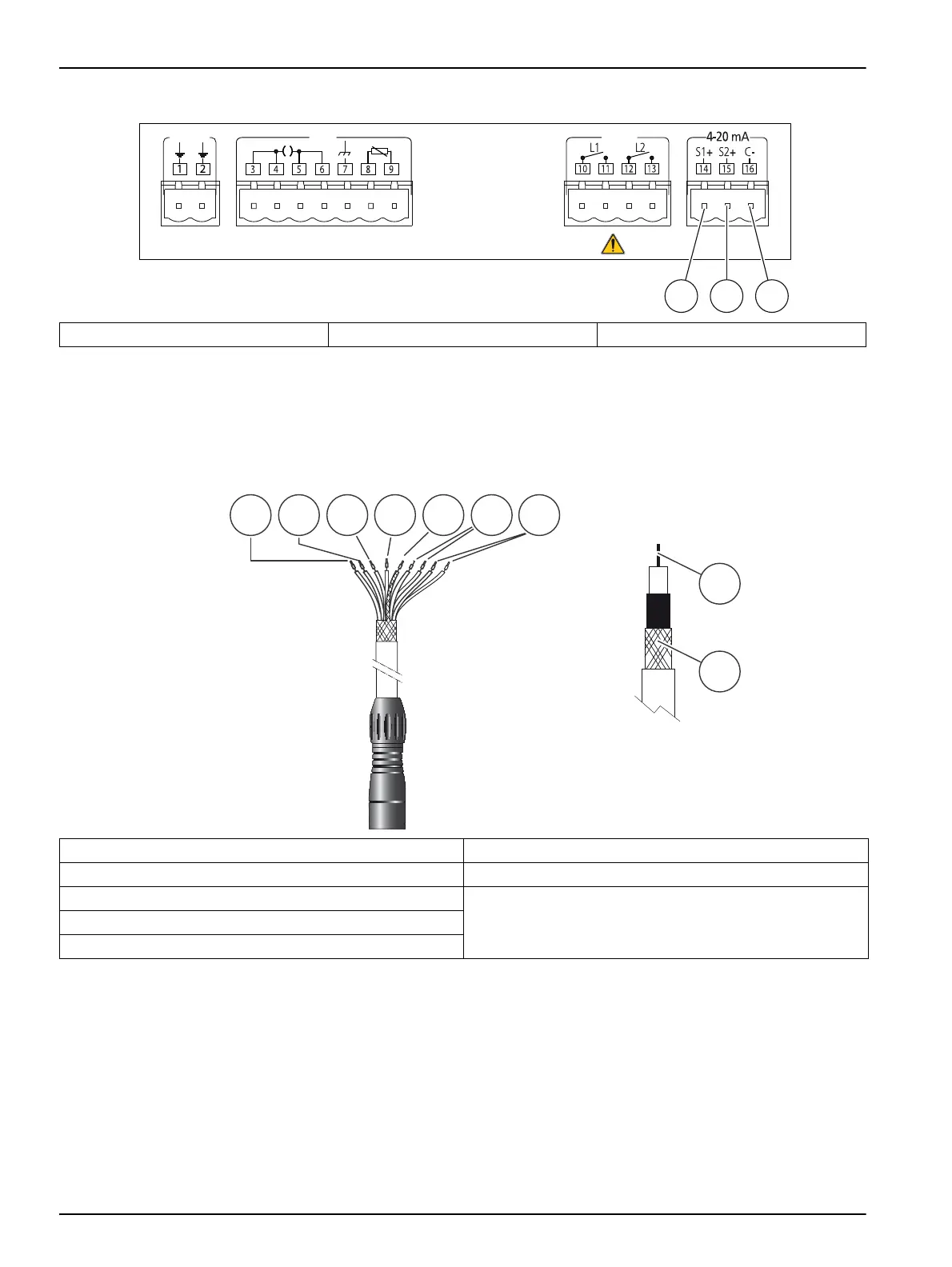

Figura 12 Canal de conductividad
Para conectar la célula consultar Figura 13.
Bornes 1 y 2 “tierra”. En ambientes con problemas de interferencias electromagnéticas se
recomienda pasar el cable de la célula a través de un tubo metálico (conductor) y
conectar éste a los bornes 1 ó 2.
Figura 13 Conexión de la célula
4.6.2 Programación
El instrumento sale con la siguiente programación:
• Unidades medida: μS/mS.
• Compensación temperatura. TRef 25 ºC, TC 2.00%/ºC.
• Relés de límite y alarma: inactivos.
• Salidas 4-20 mA de conductividad y de temperatura: inactivas.
• Hold. Último valor.
1 Conductividad (CE) 2 Temperatura 3 Común
Ground
Relays
E.C.
(Conductivity)
Cell
1 2 3
1 Cable rojo: Al borne 3 6 Cable amarillo y rosa: Al borne 8
2 Cable gris: Al borne 4 7 Cable marrón y blanco: Al borne 9
3 Cable azul: Al borne 5
Cable coaxial—Células con conector S8
8 Al borne 4
9 Al borne 5
4 Cable verde: Al borne 6
5 Blindaje: Al borne 7
