本製品のご利用にあたって
LAN ポート & LED WAN ポート & LED
コンソールポート
2.4GHzモード LED
WPSボタン
USBポート & LED
Power/Status LED
5GHzモード LED

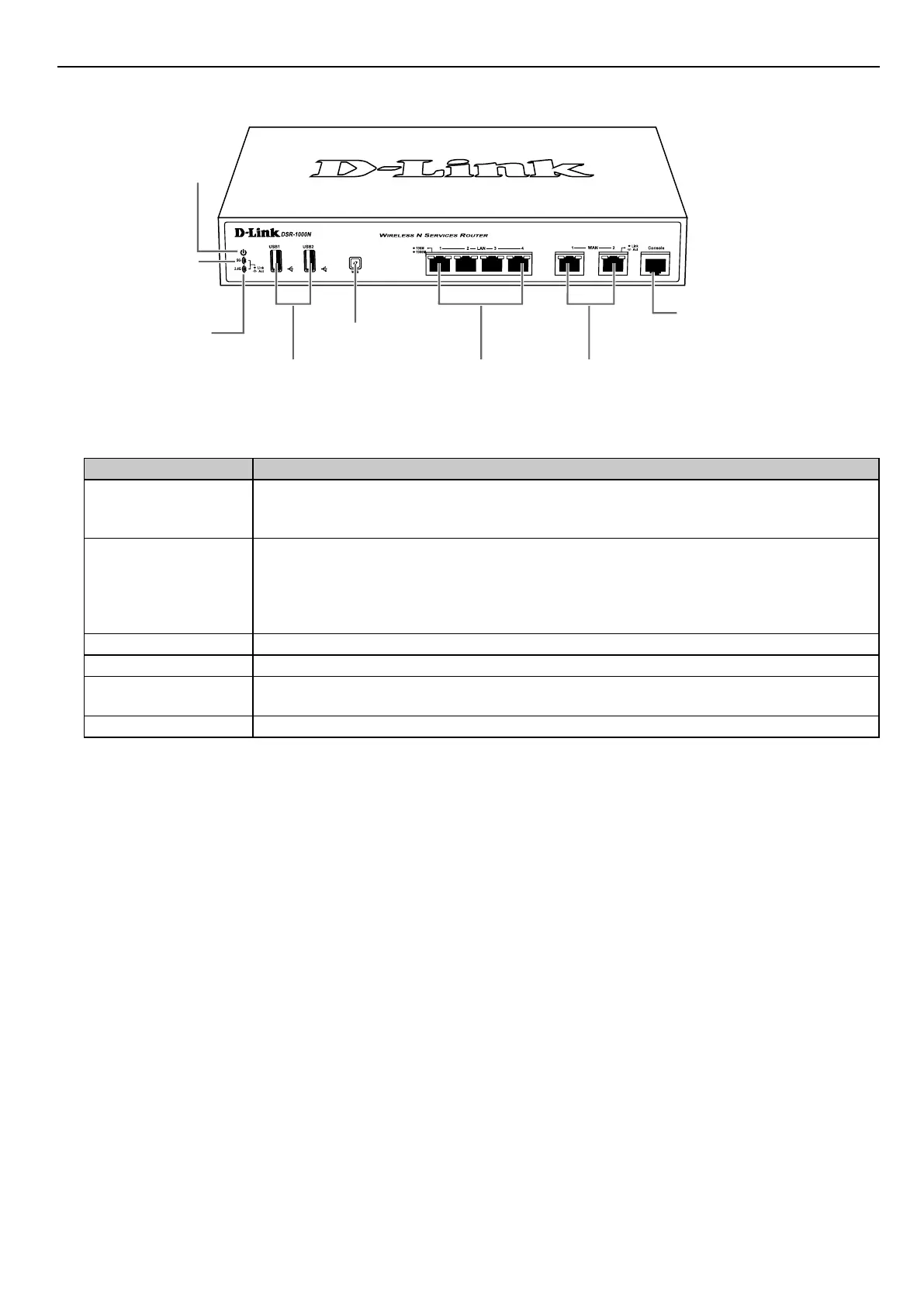

図 1-3 前面パネル図
前面パネルの各機能は以下の通りです。
機能 説明
Power / Status LED
5GHz / 2.4GHz WLAN LED*
本ルータの状態を示します。製品の電源をオンにした場合、電源が起動中、Power / Status LED は橙色に点灯し
ます。起動には 1 分ほどかかり、起動が完了すると機能 LED は緑色の点灯に変わります。電源をオフにして再
度オンにする場合には、オフの後に数秒待ってからオンにすることをお勧めします。
USB ポート / LED 以下の様々な USB 1.1 または 2.0 のデバイスをサポートすることができます。USB デバイスを接続し、認識され
ると緑色に点灯します。:
• ネットワーク共有のためのフラッシュディスク、またはハードディスク。
• WCN 設定（未サポート）
• プリンタ（未サポート）
WPS ボタン * WPS システムを使用して他の無線機器と接続します。
LAN ポート スイッチおよびハブなどのイーサネットデバイスと UTP ケーブルで接続します。
WAN ポート ケーブルモデムまたは DSL モデムに UTP ケーブルを使用して接続します。WAN2 ポートは、２つの WAN 接続
または内部サーバファーム用に WAN2 または DMZ をサポートする設定可能ポートです。
コンソールポート RJ45-to-DB9 コンソールケーブルを通じて CLI（コマンドラインインタフェース）にアクセスするのに使用します。
* DSR-1000N のみ
