addenda ctk04

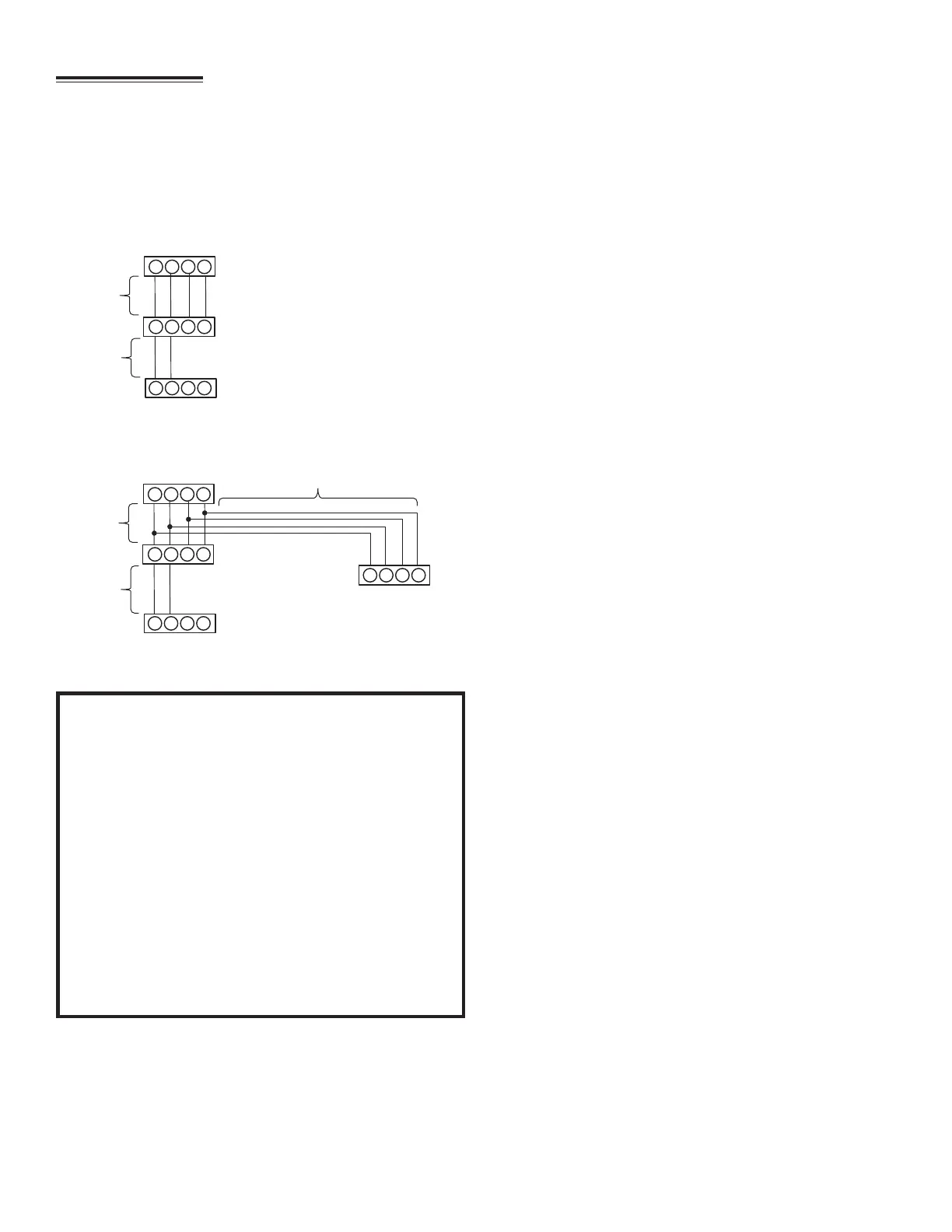

câBlage extérIeur douBle, câBlage IntérIeur quadruple
Le câblage basse tension consiste de deux câbles entre l’unité
intérieure et la pompe à chaleur et quatre câbles entre l’unité
intérieure et le thermostat. Les ls requis sont les lignes de
données 1 et 2, “R” (24 VCA chaud) et “C” (24 VCA commun).
Ne connectez jamais le câblage de l’alimentation électrique
à la borne de communication. (1, 2, R, C)
<Dans le cas de l’Appareil de Traitement d’Air>
CTK04
Thermostat
Module de Contrôle Intégré
du Souffleur de l’Appareil de
Traitement d’Air Compa�ble CT™
Module de Contrôle Intégré de la
Pompe à Chaleur Compa�ble CT™
(*) Longueur maximale permissible
125 pi.(*)
250 pi.(*)
1 2 R C
1 2 R C
1 2 R C
Câblage du Système
<Dans le cas de la Bobine Encloisonnée>
(a)
(b)
1 2 R C
1 2 R C
1 2 R C
1 2 R C
CTK04
Thermostat
CT™ Module de Contrôle
Intégré Compa�ble avec une
Fournaise au Gaz ou un
Souffleur Modulaire
CT™ Module de Contrôle
Intégré Compa�ble
Pompe à Chaleur
(*) Longueur maximale permissible
(a)+(b)
=125 pi.(*)
250 pi.(*)
Module de Contrôle
Intégré de la Bobine
Encloisonnée
Compa�ble CT™
Câblage du Système
ATTENTION À L’INSTALLATEUR -
AVIS IMPORTANT !
Veuillez lire soigneusement avant d’installer
cette unité.
• Pour DZ17VSA, NE PAS installer le transformateur 24
volts qui est inclus avec le thermostat CTK04.
• Ne pas xer de l aux bornes R et C sur la pompe à
chaleur, car elles ne sont pas nécessaires pour l’unité
de l’onduleur.
• La borne de ligne de données #1 de la pompe à cha-
leur doit se connecter à la borne #1 sur l’unité inté-
rieure et le thermostat et la borne de ligne de données
#2 de la pompe à chaleur doit se connecter à la borne
#2 sur l’unité intérieure et le thermostat. Vériez que
les ls ne soient pas inversés.
