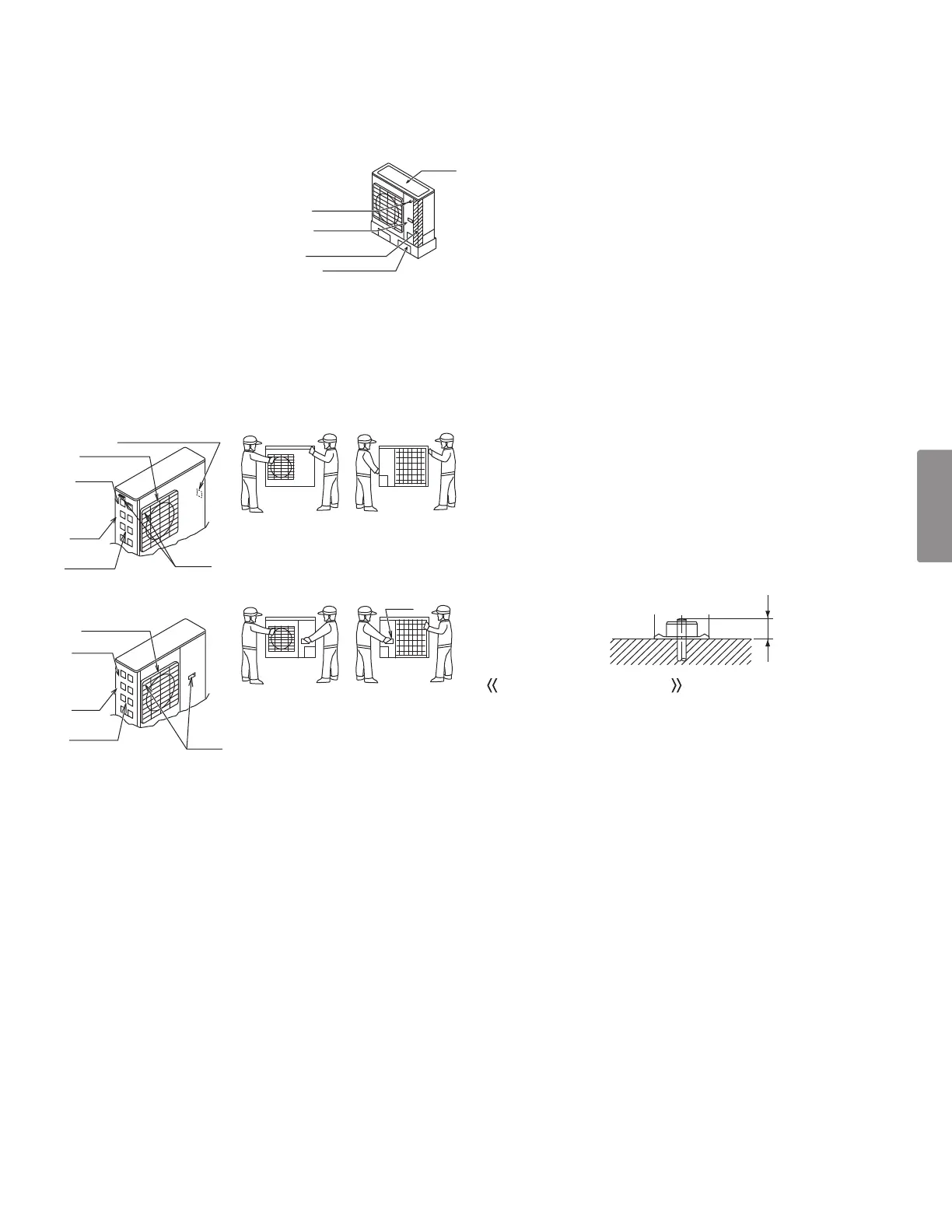

antes de la InstalacIón
Precauciones para retirar el embalaje (protector de es-
quinas)
<3,5 - 5,0 ton. solamente>
• Retire el embalaje (protector de
esquinas) utilizado para proteger
la unidad mientras se carga desde
la parte delantera derecha.
Para hacerlo, siga estos pasos.
1. Retire el tornillo de la placa
frontal.
2. Retire el embalaje (protector de esquinas).
3. Coloque el tornillo de la placa frontal para jar las
placas frontal y superior.
Cómo transportar
Sostenga las manijas como se muestra en la siguiente gura
y muévala lentamente.
(Preste atención para no tocar las aletas en la parte posterior).
Esquina
Unidad exterior
Manijas
(Frente) (Dorso)
Agujeros de
entrada
Rejilla de escape
Mango (placa lateral derecha)
<1,5 - 3,0 ton.>
Esquina
Unidad exterior
Manijas
(Frente) (Dorso)
Agujeros de
entrada
Rejilla de escape
Mango
<3,5 - 5,0 ton.>
NOTA: Al mover la unidad, intente no colocar los dedos dentro
de los oricios de entrada de la carcasa. Si lo hace, podría
deformarla. Sostenga la esquina de la unidad con las manos.
precaucIones al seleccIonar la ubIcacIón
1. Seleccione un lugar lo sucientemente resistente
como para soportar el peso y las vibraciones de la
unidad, y desde el cual el ruido de operación no resulte
amplicado.
2. Elija un ubicación donde el aire caliente descargado
de la unidad o el ruido de operación no cause una
molestia los vecinos del usuario.
3. Evite lugares cerca de un dormitorio y algo parecido,
para que el ruido de operación no cause problemas.
4. Deben haber espacios sucientes para introducir y
extraer la unidad del sitio.
5. Debe haber espacio suciente para el paso del aire y
sin obstrucciones alrededor de la entrada de aire y la
salida del aire.
6. El sitio debe estar libre de la posibilidad de fugas de
gas inamable en un lugar cercano.
7. No instale la bomba de calor en las siguientes
ubicaciones:
(a) Donde se produzca una brisa de aceite mineral o un rocío
o vapor de aceite, por ejemplo, en una cocina.
Las piezas de plástico pueden deteriorarse y caerse y
así pueden ocasionar fugas de agua.
(b) Donde se produzca gas corrosivo, como gas de ácido
sulfúrico.
La corrosión de los tubos de cobre o piezas soldadas
pueden ocasionar fugas de refrigerante.
(c) Cerca de maquinaria que emita ondas electromagnéticas.
Las ondas electromagnéticas pueden afectar el funciona-
miento del sistema de control y ocasionar que la unidad
funcione incorrectamente.
(d) Donde pueda haber fugas de gas inamable, donde haya
fibra de carbono o suspensión de polvo inflamable en
el aire, o donde se manejen inflamables volátiles tales
como disolvente o gasolina. Operar la unidad en dichas
condiciones puede ocasionar un incendio.
NOTA: No puede ser instalado suspendido del techo o apilado.
precaucIones para la InstalacIón
• Compruebe la resistencia y el nivel de la supercie de
instalación de manera que la unidad no ocasione ninguna
vibración de operación o ruido después de ser instalada.
• Fije la unidad usando los pernos de anclaje. (Prepare 4
juegos de pernos de anclaje (en 1,5 - 3,0 ton: 3/8” o 7/16”,
3,5 - 5,0 ton: 1/2”), tuercas y rondanas; todos disponibles
por separado.)
• Es mejor atornillar los pernos de anclajes hasta que las
puntas estén a 1 pulgada de la supercie del cimiento.
1”
〈〈Tratamiento del drenaje〉〉
• En una localización donde el drenaje desde la unidad
exterior puede causar problemas (por ejemplo, donde el
drenaje se puede salpicar sobre los transeúntes), efec-
túe el trabajo de tubería de drenaje usando el tapón de
drenaje (opcional).
• Para el tratamiento de drenaje, se requiere de un espacio
de al menos 4 pulgadas bajo el bastidor del fondo de la
unidad exterior.
• En caso de instalar la unidad exterior en entornos con
clima frío, no use este medio de drenaje centralizado. De
lo contrario, el tubo de drenaje se congelará causando la
acumulación de hielo en la parte inferior del bastidor.
Embalaje (palet)
Placa frontal
Tornillo de la
placa frontal
Placa
superior
Embalaje (protector
de esquinas)
