réglage du mode d’aFFIchage
INTRODUCTION AU MODE AFFICHAGE
Un afchage à 3 chiffres est fourni sur le circuit imprimé (PCB)
comme outil alternatif au thermostat pour lire les fautes, l’historique de fautes,
la surveillance et la conguration de la pompe à chaleur. Suivez les informations
fournies dans cette section pour apprendre comment utiliser le mode afchage.

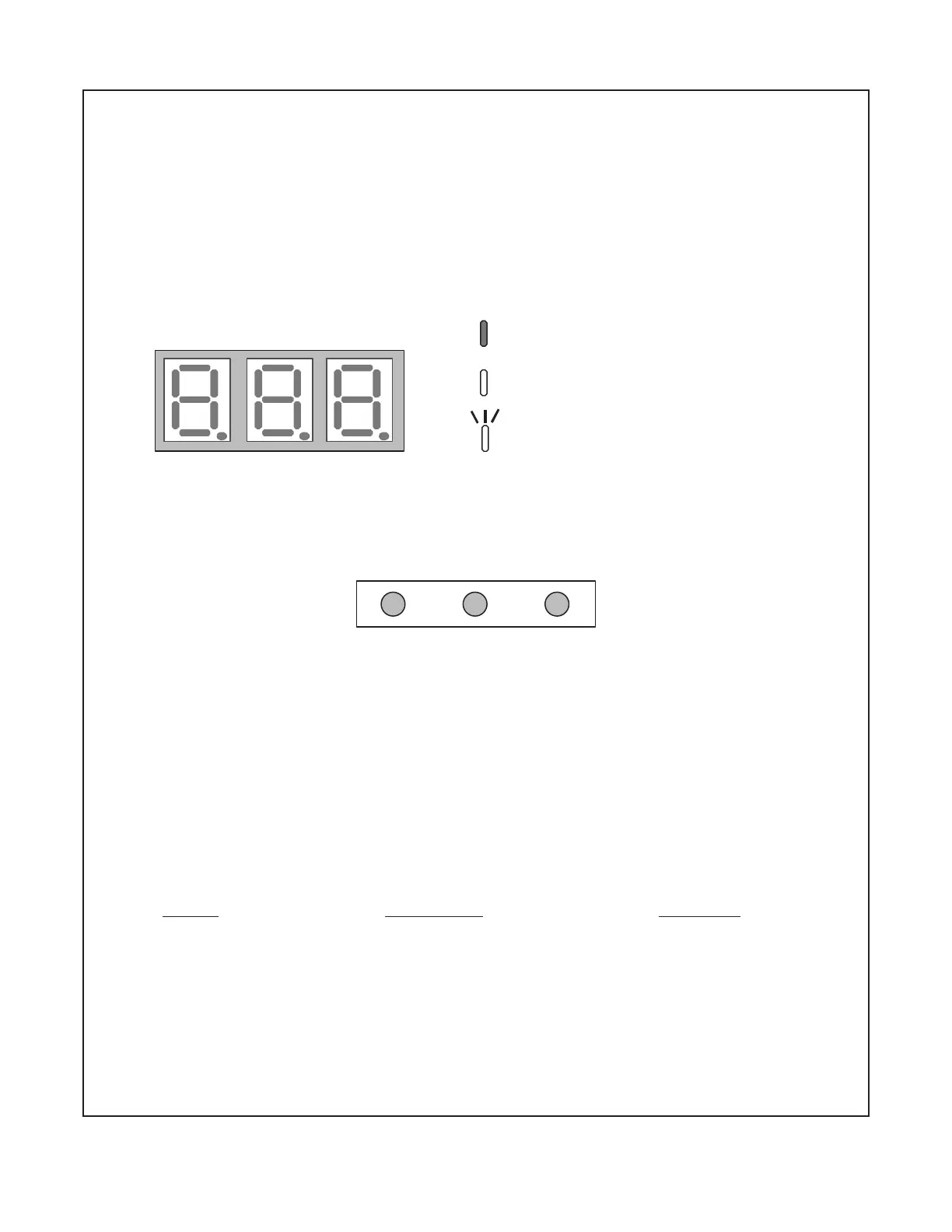

AFFICHAGE
L’afchage consiste en 3 chiffres.
ARRÊT
MARCHE
Intervalle de clignotement:
0,4 sec. MARCHE - 0,4 sec. ARRÊT
SEG1 SEG2 SEG3
STRUCTURE DU BOUTON DISPLAY
Les boutons display montrés peuvent être utilisés pour naviguer et sélectionner des éléments:
TEST
RECALLLEARN
MODES
Il y a 5 modes qui peuvent être accédés en utilisant l’afchage:
“FAULT CODE, FAULT HISTORY, MONITORING, SETTING MODE 1” et “SETTING MODE 2”.
Pour entrer dans l’un de ces modes, utilisez les schémas montrés dans cette section. Chaque
mode à un “Screen #” correspondant dans l’afchage lui-même, qui permet à l’utilisateur de navi-
guer et d’utiliser les fonctionnalités. (Exemple: Le Code de Faute est accédé et afché depuis
l’écran
“Screen Zero” de l’afchage à 7 segments. L’historique des Fautes est accédé et afché en utili-
sant “Screen One” de l’afchage, etc.)
MODE
Afchage du code de faute
Historique des codes de faute
Mode de surveillance
Mode de réglage 1
Mode de réglage 2
FONCTION
Présenter la faute (le cas échéant).
6 Fautes récentes stockées.
*Surveille les valeurs du système.
*Peut modier les réglages du système
*Peut modier les réglages du système.
# ÉCRAN
0 (Défaut)
1
2
3
4
*Voir les tableaux à la n de cette section.
